FHCA3 - вертикальные пластины

FHCA3 - вертикальные пластины для сборки волоконно-оптического тракта и других систем.
  • Для установки волоконных коллиматоров/разветвителей.
  • Резьба SM1 или без резьбы.
Производитель:  OPEAK

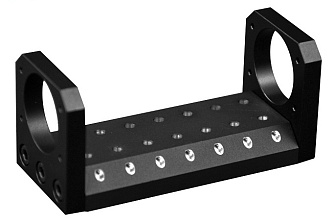

Вертикальные пластины серии FHCA3 предназначены для создания U-образных оптомеханических платформ. В сочетании с блоками сопряжения с оптоволокном и устройствами для вращения и угловой регулировки можно собрать полноценный волоконно-оптический тракт или другую систему.

Пластины FHCA3 используются вместе с одноосевыми FFB и многоосевыми FFT платформами. Оптическая ось всех компонентов выровнена параллельно основанию (на 14,3 мм выше основания), что облегчает процесс юстировки при сборке платформы. Центральное отверстие пластины может иметь резьбу SM1 для установки различных компонентов.

Особенности:

  • Для создания систем с волоконным вводом/выводом.
  • Фиксированная высота оптической оси (14,3 мм) и простой процесс выравнивания.
  • Центральное отверстие с внутренней резьбой SM1 или без резьбы.

Параметр Значение Ед. измерения
Модель FHCA3
FHCA3-SM1
Совместимый блок сопряжения
FPAF
FPAF
Внутренняя резьба
Без резьбы
SM1

  • Сборка волоконно-оптических трактов и систем с волоконным вводом/выводом.

Модель Описание
FHCA3 Вертикальная пластина. Центральное отверстие без резьбы.
FHCA3-SM1 Вертикальная пластина. Центральное резьбовое отверстие SM1.
