FPFS-FFT-1X2 - регулируемые поляризационные светоделители
- Рабочий диапазон длин волн 700 – 1000 нм или 1200 – 1600 нм.
- Непрерывная регулировка коэффициента деления от 0 до 30 дБ.
- Коэффициент экстинкции Tp:Ts > 1000:1.
- Коэффициент отражения s-поляризованного света Rs > 99,5%.
- Коэффициент пропускания p-поляризованного света Tp > 90%.

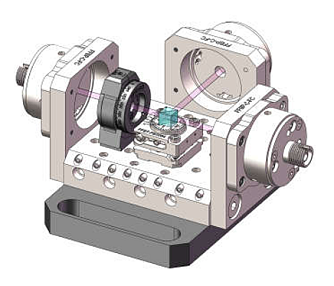

Регулируемые поляризационные светоделители серии FPFS-FFT-1X2 представляют собой систему, созданную на основе многоосевых позиционеров для оптоволокна FFT-51X60. При подключении PM волокна ко входу системы на выходе получается коллимированный пучок. Полученный пучок проходит через полуволновую пластинку, которая меняет направление поляризации. Регулируя ориентацию главной оси волновой пластинки, можно изменять отношение между вертикальной и горизонтальной составляющими поляризации, тем самым влияя на отражение и пропускание поляризованного пучка, проходящего через призму светоделительного куба (PBS).
Коэффициент поляризационной экстинкции составляет Tp:Ts > 1000:1. При этом средний коэффициент пропускания для p-поляризованного света составляет более 90%, а средний коэффициент отражения для p-поляризованного света – более 99,5%. Коэффициент деления можно непрерывно регулировать в диапазоне от 0 до 30 дБ в зависимости от коэффициента поляризационной экстинкции PM волокна и ширины спектральной линии волокна при Δλ ≤ 3 нм.
Особенности:
- Возможность непрерывной регулировки коэффициента деления.
- Совместимость с коннекторами FC/PC и FC/APC.
- Оптическая мощность до 10 Вт.
- Коэффициент экстинкции Tp:Ts > 1000:1.
- Коэффициент отражения s-поляризованного света Rs > 99,5%.
- Рабочий диапазон длин волн 700 – 1000 нм или 1200 – 1600 нм.
- Система может быть выполнена по индивидуальному заказу.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Диапазон длин волн
|
700 – 1000 / 1200 – 1600 | нм |
|
Коэффициент экстинкции (Tp:Ts)
|
> 1000:1 | |
|
Отражение (Rs)
|
> 99,5 | % |
|
Пропускание (Tp)
|
> 90 | % |
|
Коэффициент деления
|
0 –30 | дБ |
|
Коннекторы
|
FC/PC, FC/APC | |
|
Максимальная оптическая мощность
|
10 | Вт |
Компоненты системы
| Модель | FPFS-FFT-1X2-780 | FPFS-FFT-1X2-1550 |
|---|---|---|
|
Многоосевая платформа |
FFT-51X60 | |
|
Блок сопряжения с оптоволокном
|
3 × FPAF2-2B | 3 × FPAF2-2C |
|
Вертикальная пластина
|
3 × FHCA3-SM1 | |
|
Светоделительный модуль
|
FFBT-PBS052 | FFBT-PBS054 |
|
Полуволновая пластинка
|
FFBR-AH2 | FFBR-AH3 |
- Разделение s- и p-поляризованных световых волн.
