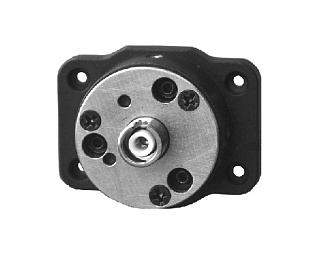

OM-PAF - блок сопряжения с оптоволокном

Блок сопряжения с оптоволокном серии OM-PAF с ахроматической или асферической линзой
  • Фокусное расстояние: 2 - 6 мм.
  • Диаметр перетяжки (1/e2): 0,33 - 1,5 мм.
  • Угол расхождения: 0,8 - 5,2 mrad.
  • AR покрытие: 350 - 700 нм, 600 - 1050 нм или 1050 - 1700 нм.
  • Тип разъема: FC/PC, FC/APC, SMA.
  • Все типы волокон.
Производитель:  OPEAK

Блок сопряжения с оптоволокном серии OM-PAF от компании Opeak имеет компактную механическую конструкцию и прост в использовании. Устройство подходит для ввода излучения в оптическое волокно или для коллимации выходного излучения из оптического волокна. OM-PAF включает в себя ахроматическую или асферическую линзу с эффективным фокусным расстоянием от 2,0 мм до 6 мм и с оптоволоконными разъемами FC/PC, FC/APC или SMA. Блок также доступен с разъемом FC для применений, требующих совместимости с коротким эффективным фокусным расстоянием, и может использоваться с разъемами как FC/PC, так и FC/APC.

Доступна регулировка по 5 осям, что в сочетании с коротким фокусным расстоянием обеспечивает лучшую стабильность конструкции. Когда коннектор и волокно находятся в неподвижном состоянии, встроенная линза имеет 5 степеней свободы выравнивания: линейное перемещение в направлениях X и Y, углы наклона и регулировку оси Z (оптической оси). Существует возможность ослабления трех винтов с плоской головкой на передней панели, чтобы повернуть разъем для выравнивания угла азимута поляризации волокна, поддерживающего поляризацию. После завершения регулировки выравнивания необходимо затянуть стопорные винты на боковой стороне корпуса, чтобы зафиксировать положения X и Y.

Особенности:

  • 5 степеней свободы + регулировка вращения (всего 6 степеней свободы)
  • Возможность выбора волоконного разъема: FC/PC, FC/APC или SMA
  • Встроенная асферическая линза или ахроматическая линза
  • Подходит для всех типов волокон
  • Доступны AR покрытия для линз

Параметр Мин. Тип. Макс. Ед. измерения
Фокусное расстояние 2 - 6 мм
Диаметр перетяжки (1/e2) 0,33 - 1,5 мм
Угол расхождения 0,8 - 5,2 mrad
Числовая апертура (NA) - 0,15 0,5 -
AR покрытие 350 - 700 (A), 600 - 1050 (B), 1050 - 1700 (C) нм
Тип разъема FC/PC, FC/APC, SMA
-
Тип волокна SM, PM, MM -

  • Оптомеханические платформы с волоконным вводом-выводом
  • Вывод оптического излучения из волокна
  • Ввод оптического излучения в волокно

Модель Описание
FPAF2-5A

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 3,5 мкм, диаметр перетяжки 0,9 мм, FC/PC

FPAF2-5B

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 5 мкм, диаметр перетяжки 1,06 мм, FC/PC

FPAF2-5C

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 10,4 мкм, диаметр перетяжки 0,94 мм, FC/PC

FPAF2P-11A

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 3,5 мкм, диаметр перетяжки 2,06 мм, FC/PC

FPAF2P-11B

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 5 мкм, диаметр перетяжки 2,4 мм, FC/PC

FPAF2P-11C

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 10,4 мкм, диаметр перетяжки 2,14 мм, FC/PC

FPAF2A-5A

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 3,5 мкм, диаметр перетяжки 0,9 мм, FC/APC

FPAF2A-5B

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 5 мкм, диаметр перетяжки 1,06 мм, FC/APC

FPAF2A-5C

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 10,4 мкм, диаметр перетяжки 0,94 мм, FC/APC

FPAF2A-11A

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 3,5 мкм, диаметр перетяжки 2,06 мм, FC/APC

FPAF2A-11B

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 5 мкм, диаметр перетяжки 2,40 мм, FC/APC

FPAF2A-11C

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 10,4 мкм, диаметр перетяжки 2,14 мм, FC/APC

FPAF2S-5A

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 3,5 мкм, диаметр перетяжки 0,9 мм, SMA

FPAF2S-5B

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 5 мкм, диаметр перетяжки 1,06 мм, SMA

FPAF2S-5C

Блок сопряжения с асферической линзой, EFL 5 мм, MFD 10,4 мкм, диаметр перетяжки 0,94 мм, SMA

FPAF2S-11A

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 3,5 мкм, диаметр перетяжки 2,06 мм, SMA

FPAF2S-11B

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 5 мкм, диаметр перетяжки 2,40 мм, SMA

FPAF2S-11C

Блок сопряжения с асферической линзой, EFL 11 мм, MFD 10,4 мкм, диаметр перетяжки 2,14 мм, SMA

OM-PAF

Блок сопряжения с оптоволокном, (требуемые параметры уточняются при заказе)
