Драйверы для ячеек Поккельса от Eksma Optics

Компания EKSMA Optics – один из ведущих мировых производителей в областях оптики, оптомеханики и электрооптики.

EKSMA Optics предлагает ячейки Поккельса с кристаллами KD*P, KTP и BBO для модуляции добротности лазерного резонатора, расстройки резонаторов лазеров с синхронизацией мод, импульсного впрыска в регенеративных усилителях и прерывания луча.

В линейке продукции компании представлены высоковольтные драйверы для работы с ячейками Поккельса как производства EKSMA Optics, так и производства других компаний, и высоковольтные источники питания для драйверов.

Мы рады сообщить, что теперь в нашем онлайн-каталоге доступны все актуальные серии драйверов для ячеек Поккельса от EKSMA Optics. Вы можете ознакомиться со спецификациями модулей по ссылке, либо обратиться к специалистам нашей компании для подбора драйвера под Вашу задачу. Ниже представлены параметры двух основных серий.

Серия DP-SP

Драйверы для ячеек Поккельса серии DP-SP могут быть использованы для выборки одиночных импульсов, что находит применение в лазерах с высокой скоростью повторения импульсов. При использовании драйверов этой серии возможна генерация импульсов с частотой повторения вплоть до 600 кГц при стандартной длительности импульса от 15 до 400 нс.

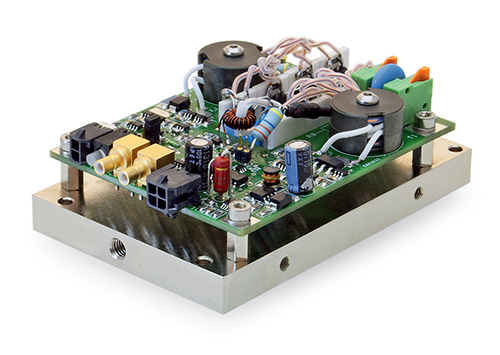

Модели серии DP-SP доступны в двух различных версиях: версия в плате и версия в алюминиевом корпусе.


Особенности драйверов серии:

  • Быстрое время установления и время спада высоковольтного импульса <6-7 нс
  • Амплитуда высоковольтного импульса вплоть до 3,6 кВ
  • Высокая частота повторения импульса до 600 кГц
  • Надежный металлический корпус или удобная открытая схема

Модели серии:

Модель Макс. полуволновое напряжение Частота повторения Тип корпуса
DP-SP-250-3.6-Al 3,6 кВ 250 кГц закрытый
DP-SP-600-2.5-Al 2,5 кВ 600 кГц закрытый
DP-SP-50-3.6 3,6 кВ 50 кГц открытый
DP-SP-250-3.6 3,6 кВ 250 кГц открытый
DP-SP-600-2.5 2,5 кВ 600 кГц открытый



Серия DPD/DPS

Серия универсальных драйверов для ячеек Поккельса серий DPS/DPD с управлением одним/двумя тактовыми импульсами, соответственно, имеют широкий диапазон режимов работы. Частота повторения драйверов стандартной конфигурации составляет 500 кГц, доступны расширенные версии с частотой 1 МГц и 3,5 МГц. Стандартный диапазон возможных длительностей импульса - от 100 нс до 5 мкс. Однако, длительность может быть увеличена вплоть до бесконечного значения при использовании методики импульсной регенерации.

Драйверы серии могут применяться в двух конфигурациях: двухтактный запуск (push-pull) с помощью одиночного драйвера и мостовая схема с помощью двух драйверов для одной ячейки Поккельса. Вторая схема позволяет увеличить частоты повторения вплоть до 7 МГц, а также уменьшить длительность импульса или удвоить напряжение на ячейке Поккельса.


Особенности драйверов серии:

  • Быстрое время установления и время спада высоковольтного импульса <6-9,5 нс
  • Амплитуда высоковольтного импульса до 7 кВ Высокая частота повторения импульса до 1 МГц
  • Джиттер выходного импульса менее 50 пс при переднем фронте запускающего импульса менее 0,5 нс

Основные модели серии в закрытом корпусе:

Модель Макс. полуволновое напряжение Частота повторения Источник питания
DPS/D-250-3.6-Al 3,6 кВ 250 кГц однополярный
DPS/D-250-4.6-Al 5,2 кВ 250 кГц двухполярный
DPS/D-300-4.6-Al 4,8 кВ 300 кГц двухполярный
DPS/D-500-2.6-Al 2,6 кВ 500 кГц однополярный
DPS/D-1000-1.8-Al 1,8 кВ 1000 кГц однополярный
DPS/D-1000-2.9-Al 2,9 кВ 1000 кГц двухполярный
DPBX-250-7.0-Al (с перестройкой) 7,0 кВ 250 кГц двухполярный
DPBX-1000-3.8-Al (с перестройкой) 3,8 кВ 1000 кГц двухполярный

С другими специализированными сериями драйверов вы можете ознакомиться по ссылке.

Кроме того, мы предлагаем готовые сверхбыстрые системы селекции импульсов от EKSMA Optics, в основе которых лежат ячейки собственного производства компании, и комплекты для модуляции добротности, состоящие из ячеек Поккельса с драйвером и высоковольтным источником питания.

Компания «Специальные Системы. Фотоника» является эксклюзивным представителем компании EKSMA Optics  и оказывает техническую поддержку по всей линейке продукции компании на территории России и ЕАЭС. Вы можете получить любую дополнительную информацию о продукции и технологиях EKSMA Opticsобратившись к специалистам нашей компании.
