Новая серия высокопроизводительных автокорреляторов pulseCheck NX от APE (Германия)

17.12.2020

Рады представить Вашему вниманию новое поколение сканирующих автокорреляторов pulseCheck NX, продолжающих серию автокорреляторов pulseCheck от APE (Германия) для работы в диапазоне длин волн от 200 нм до 12 мкм.

Компания APE является одним из мировых лидеров по производству оборудовании для диагностики сверхкоротких лазерных импульсов и приборов для преобразования длины волны перестраиваемых лазеров. Компания специализируется на решениях по нелинейной оптике, которыми сегодня активно пользуются специалисты по микроскопии, а также производители и пользователи фемтосекундных лазеров во всем мире.

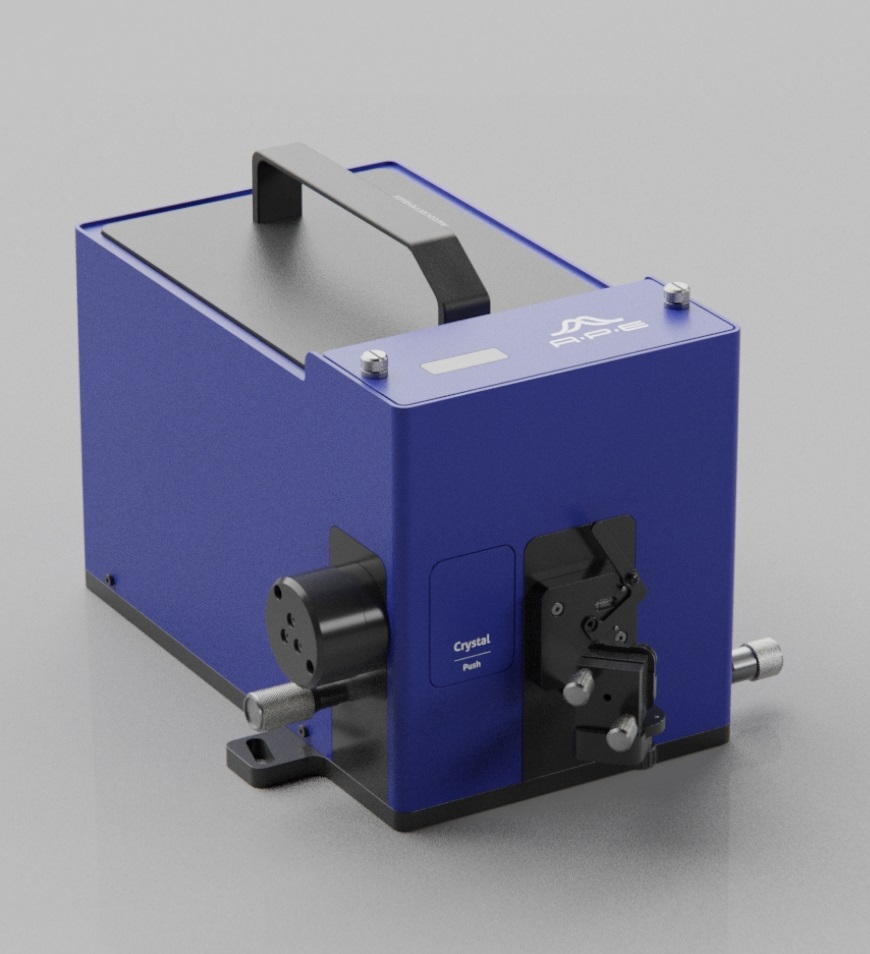

Серия автокорреляторов pulseCheck NX

Автокорреляторы PulseCheck NX объединяют все преимущества предыдущих моделей pulseCheck, обеспечивая при этом более высокую производительность измерения автокорреляции. Новейшие автокорреляторы APE имеют встроенные функции быстрой обработки и анализа данных. Внешний контроллер для приборов также не требуется. Даже в условиях очень низкой освещенности автокорреляторы обеспечивают быструю и бесперебойную работу. Кроме того, автокорреляторы pulseCheck NX поставляется с удобным и дружественным интерфейсом.

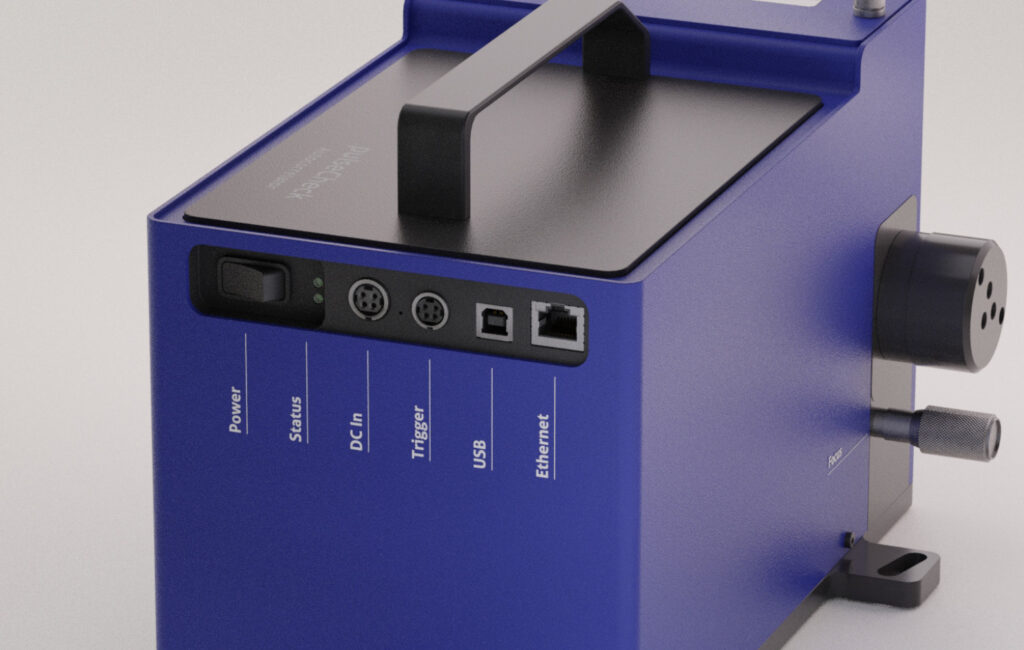

Приборы нового поколения разработаны для простой интеграции (plug & play) в лабораторные установки посредством USB интерфейса. Соединение Ethernet (стек TCP/IP) обеспечивает интеграцию в автоматизированные тестировые и измереительные стенды без необходимости в дополнительном ПК. Удаленное управление возможно из любого места через сетевое соединение.

Автокорреляторы PulseCheck NX предлагают высокое разрешение до 50 аттосекунд и широкий динамический диапазон интенсивности до 18 бит. Таким образом, обеспечивается высокая точность измерений ширины импульса. Новейшая архитектура на базе системы с чипом обеспечивает плавные измерения с малой задержкой.

pulseCheck-ng--.jpg pulseCheck-NX-Electronics-1024x650.jpg

Ключевые параметры новых приборов pulseCheck

Параметр  Значение
Модель pulseCheck NX 50 pulseCheck NX 150
pulseCheck SM 2000
Диапазон измеряемых импульсов 5 фс - 15 пс 10 фс - 40 пс
25 фс -
500 пс
Скорость измерений 500 пс/с 1150 пс/с
120 пс/с
Максимальное разрешение задержки 50 аттосекунд 200 аттосекунд
1 фемтосекунда
Диапазон длин волн на выбор с диапазоне от 200 до 12 мкм
Электроника встроенная
Интерфейс USB, Ethernet

Общие преимущества серии pulseCheck

  • Высокая чувствительность измерений [PavPpk]min = 10-6 Вт2;
  • Легко заменяемые наборы оптики для широкого диапазона длин волн;
  • Сверхточное разрешение по задержке сигнала < 0.001 %;
  • Переключение между интерфереционной (фринжевой) автокорреляцией и автокорреляцией интенсивности в одном приборе;
  • Высокочувствительные детекторы на выбор: фотодиод, ФЭУ и детектор на основе двухфотонного поглошения (TPA);
  • Автоматическая настройка фазового синхроизма;
  • Использование следующих подгоночных функций: гауссиан, лоренциан, гиперболический секанс;
  • Понятное и дружественное программное обеспечение;
  • Калибровка стандарта NIST;
  • Удаленный контроль с помощью стандартного набора команд для программирования.

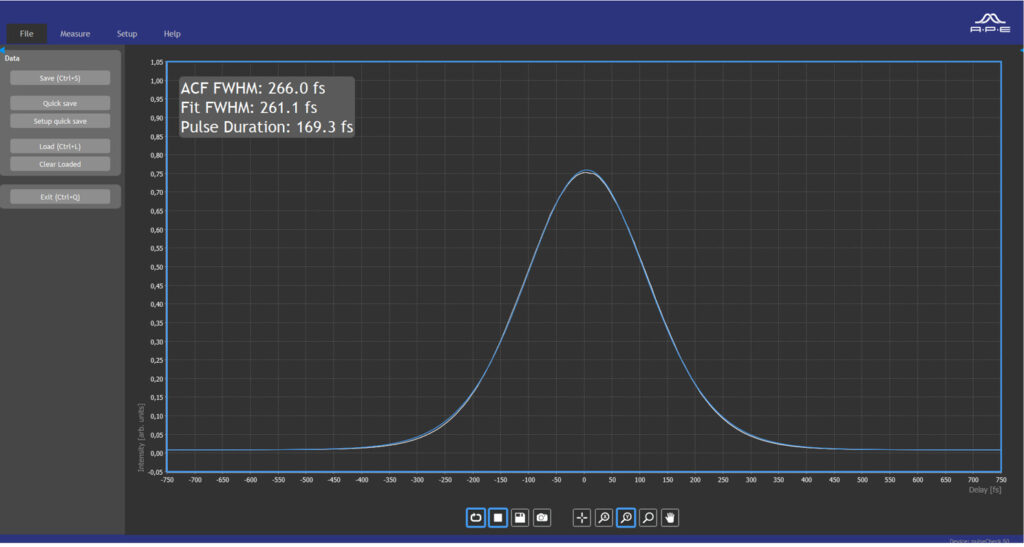

Графический интерфейс приборов pulseCheck NX:

Программное обеспечение pulseCheck NX отличается максимально удобным интерфейсом и позволяет работать с прибором без руководства пользователя. Минимальное количество опций и настроек делает работу в программе приятной и быстрой. Ночной режим графического интерфейса пользователя позволяет пользователям с надетыми защитными очками от лазерного излучения видеть каждую деталь на экране.

pulseCheck-GIU-Clean-and-Intuitive-1024x547.jpg Highresolution-Autocorrelator-ultrashort-pulse-4-1024x859.jpg

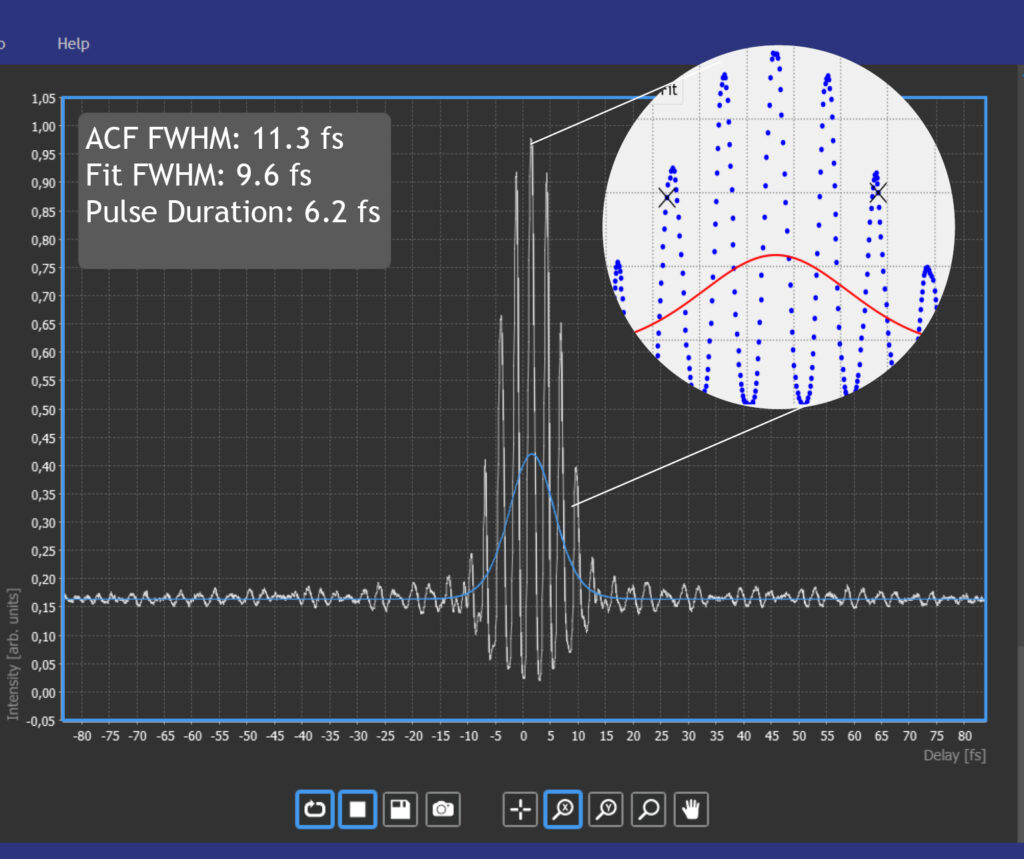

Программное обеспечение NX Software: измерение автокорреляционной функции и аппроксимация "гребенки"

База метаданных позволяет с легкостью отслеживать ключевые параметры измерений и рабочие условия. Записывается не только длительность импульса (необработанная и аппроксимированная) и параметры импульса, но также дополнительные метаданные, такие как настройки измерения, диапазон сканирования, тип детектора и многое другое. Одновременно с этим могут отображаться ключевые данные ранее сохраненного эталонного измерения.

Области применения сканирующих автокорреляторов:

  • Измерение длительности импульсов фемтосекундных осцилляторов;
  • Мониторинг фемтосекундных и пикосекундных ПГС;
  • Измерение длительности фемто- и пикосекундных импульсов лазеров;
  • Мониторинг телекоммуникационных лазеров и лазеров с пассивной модуляцией.

Компания "Специальные Системы. Фотоника" предлагает автокорреляторы от APE на выгодных условиях и осуществляет полную техническую поддержку по продукции компании на территории Росии и ЕАЭС. Вы можете подобрать диагностическое оборудование для лазеров, оптических генераторов и усилителей, обратившись к специалистам нашей компании.
