Новые анализаторы оптического спектра 6362D Ceyear Technologies (КНР)

22.04.2022

Рады Вам сообщить, что каталог нашей продукции теперь включает анализаторы оптического спектра от компании Ceyear Technologies (КНР).

Ceyear Technologies является одним из мировых лидеров в разработке и производстве контрольно-измерительного оборудования. Высокое качество продукции подтверждается большим списком пользователей предлагаемой продукции, включающим Huawei Technologies, HiSilicon Technologies, Accelink Technologies, Fiberhome Networks, Uxfastic и большое количество влиятельных научно-исследовательских и образовательных учреждений.

Ceyear OSA.jpg

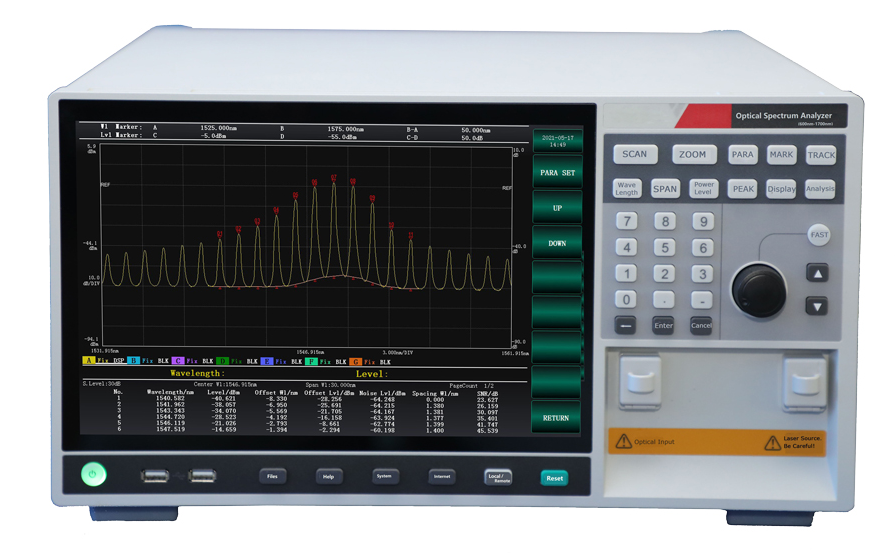

Анализатор оптического спектра 6362D

Краткое описание

Оптический спектроанализатор 6362D обладает высоким разрешением, широким динамическим диапазоном и высокой скоростью проведения измерений. Является идеальным инструментом для работы в диапазоне 600-1700 нм, тестирования DWDM компонентов и оптических усилителей. Может быть также использован для анализа оптических активных и пассивных компонентов, таких как LED, FP-LD, DFB-LD, оптических передатчиков и ВБР.

Основные характеристики

  • Минимальное спектральное разрешение: 20 пм.
  • рабочий диапазон длин волн: 600-1700 нм.
  • Динамический диапазон: 76 дБ.
  • Чувствительность: -90 дБм.
  • Поддержка пространственного ввода оптического излучения.
  • Встроенный источник оптического излучения.
  • Многофункциональное ПО для эффективного анализа оптического спектра.
  • Сенсорный экран с диаметром 12.1 дюймов.

Спектральное разрешение

Оптический спектроанализатор 6362D поддерживает различные настройки разрешения с гибкой перестройкой. Минимальное разрешение лучше, чем 20 пм.

Различное спектральное разрешение.jpg

Рабочий интерфейс 6362D

Функция поиска пика

Оптический спектроанализатор поддерживает точный адаптивный алгоритм определения параметров пиков. Удобство и адаптивность позволяют быстро проводить необходимый анализ.

Поиск пика.jpg

Функция поиска пика

Анализ спектральных характеристик одиночной продольной моды лазера

6362D поддерживает различные функции определения параметров оптического спектра. Для лазерных источников оптического излучения с единичной продольной модой, таких как DFB-LD, инструмент позволяет использовать два метода порогового анализа и вычисление коэффициента подавления боковых гармоник. Эти методы позволяют эффективно и точно оценивать значение центральной длины волны, ширину оптического спектра и коэффициент подавления боковых гармоник источников излучения.

Анализ коэффициента подавления.jpg

Вычисление коэффициента подавления боковых гармоник DFB-LD

Анализ спектральных характеристик лазерных источников излучения с большим количеством продольных мод

Для задач, связанных с анализом спектра излучения таких источников, как FP-LD, инструмент позволяет использовать три метода: анализ потерь nдБ, анализ огибающей и среднеквадратичный анализ. Эти методы позволяют точно оценить центральную длину волны и ширину оптического спектра источников излучения с большим количеством продольных мод.

Много модjpg.jpg

Анализ характеристик спектра излучения FP-LD методом nдБ потерь


Анализ характеристик спектра излучения FP-LD методом огибающей


Анализ характеристик спектра излучения FP-LD среднеквадратичным методом

Функции анализа характеристики оптоэлектронных устройств

Спектроанализатор 6362D способен проводить тестирование лазерных модулей различных типов, таких как LED, FP-LD, DFB-LD и LD.

В дополнение к измерению характеристик полупроводниковых источников оптического излучения, прибор включает в себя функции измерения поляризационной модовой дисперсии оптических волокон, параметров WDM компонентов (таких как фильтры), волоконных усилителей и др. Изображение ниже демонстрирует стандартное применение в WDM анализе.


Пример анализа оптического спектра с WDM

Основные применения

  • Измерение спектральных характеристик ИОС (интегрально-оптических схем)
  • Измерение спектральных характеристик FP-LD
  • Измерение спектральных характеристик DFB-LD
  • Измерение спектральных характеристик передатчиков
  • Измерение спектральных характеристик оптоэлектронных систем.


Различные применения спектроанализатора 6362D


Компания Специальные Системы. Фотоника является официальным дистрибьютором компании Ceyear Technologies на территории России и ЕАЭС.

Вы можете получить любую дополнительную информацию о продукции и технологиях Ceyear Technologies, обратившись к специалистам нашей компании
