Оптические столы и стеллажи от компании LBTEK – передовые технологии виброизоляции для точных измерений

26.08.2025

Вибрации затрудняют проведение экспериментов, нарушают стабильность системы и искажают результаты. В случае оборудования, чувствительного к вибрациям (оптические и лазерные системы, интерферометры и др.), проведение измерений может быть полностью невозможным. Для минимизации вибраций применяют оптические столы.

Компания LBTEK предлагает оптические столы, использующие передовые технологии виброизоляции.

LBTEK (Lubang, КНР) — высокотехнологичная компания, основанная в 2018 году, специализирующаяся на производстве оптики, оптомеханики и оптического оборудования.

Только до 12 сентября мы принимаем заказы на производство столов, которые будут доставлены Вам до конца 2025 года!



Оптические столы состоят из двух основных частей:

• Столешница.
• Опоры.

Столешница оптического стола от компании LBTEK

Столешница имеет многослойную структуру, включающую:

• Верхнюю панель.
• Изолирующий слой, который предотвращает проникновение жидкостей и загрязнений в сотовый слой.
• Сотовый слой.
• Нижнюю панель.

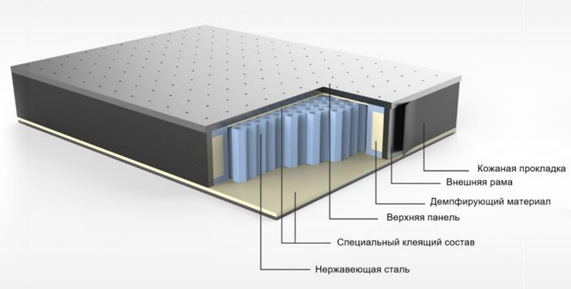

Рисунок 1. Слои оптической плиты

Столешница изготовлена из магнитной/немагнитной нержавеющей стали и обработана по технологии Diwen для получения матовой поверхности, что обеспечивает превосходную плоскостность 0,05-0,1 мм на площади 600 × 600 мм и низкую шероховатость 0,8 мкм. Для фиксации различных элементов на поверхности предусмотрены резьбовые монтажные отверстия M6 с шагом 25 × 25 мм.

Ключевые особенности столешницы: Материал: магнитная/немагнитная нержавеющая сталь. Обработка поверхности: матовая (Diwen). Высокая плоскостность: 0,05-0,1 мм на площади 600 × 600 мм. Низкая шероховатость: 0,8 мкм. Размер: от 1200 х 800 до 4000 х 1500 мм. Толщина плиты: 100/200/300 мм. Тип/шаг монтажных отверстий: М6, 25 x 25 мм.

Опоры оптического стола от компании LBTEK

Столешница устанавливается на опоры, которые предотвращают воздействие на систему внешних вибраций. Опоры выбираются в зависимости от необходимого типа виброизоляции: активной или пассивной.

• Серия оптических столов DIT оснащена системой пассивной виброизоляции на основе твердотельных резиновых демпферов. Она эффективно подавляет вибрации в широком диапазоне частот 15-200 Гц, включая осевые, поперечные и вращательные колебания. Вертикальная собственная частота составляет 6,5-10 Гц, горизонтальная — 4-8 Гц.

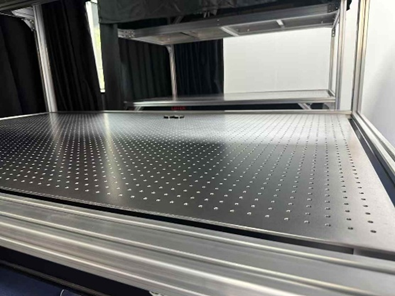

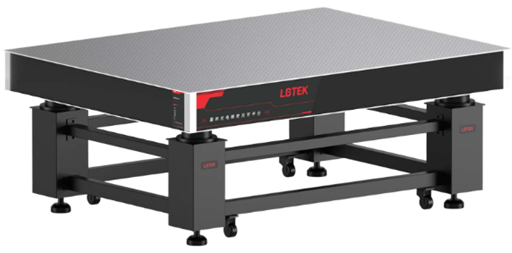

Рисунок 2. Оптический стол серии DIT от компании LBTEK

• В серии оптических столов AFT реализована активная виброизоляция – система воздушных пружин с двухкамерной конструкцией. Дополнительная камера снижает вертикальную жесткость, а отверстие между основной и дополнительной камерами обеспечивает демпфирование. Такая конструкция позволяет достичь собственных частот вертикальных и горизонтальных колебаний в диапазоне 1-2 Гц.

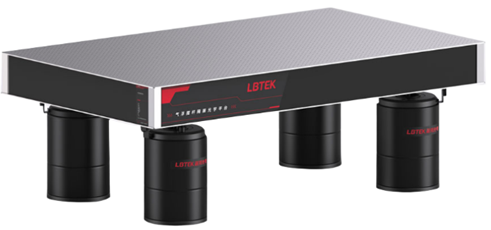

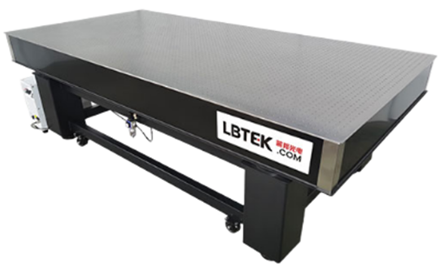

Рисунок 3. Оптический стол серии AFT от компании LBTEK

• Серия оптических столов AFST имеет независимые пневматические опоры, исключающие общую резонансную вибрацию. В основе конструкции лежат воздушная система и трёхмаятниковый механизм.

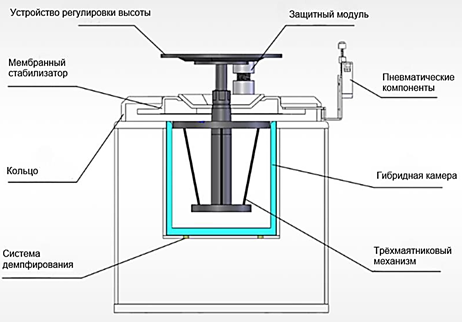

  Рисунок 4. Конструкция пневматического виброизолятора с трехмаятниковым механизмом

Воздушная система, состоящая из двух резервуаров, наполненных воздухом и разделённых апертурой, снижает вертикальную жесткость и выполняет функцию демпфирования. Маятниковый механизм поддерживает крайне низкую собственную частоту в горизонтальном направлении, дополнительно блокируя передачу высокочастотных вибраций. Такая комбинация обеспечивает рекордно низкую собственную частоту — 1-1,7 Гц по вертикали и 1-1,5 Гц по горизонтали, эффективно подавляя даже низкочастотные колебания.

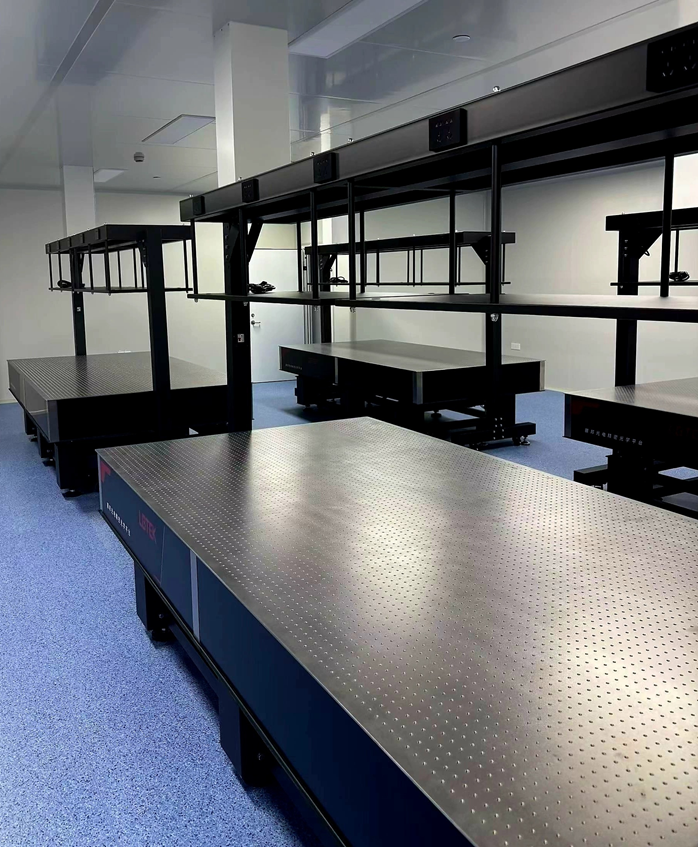

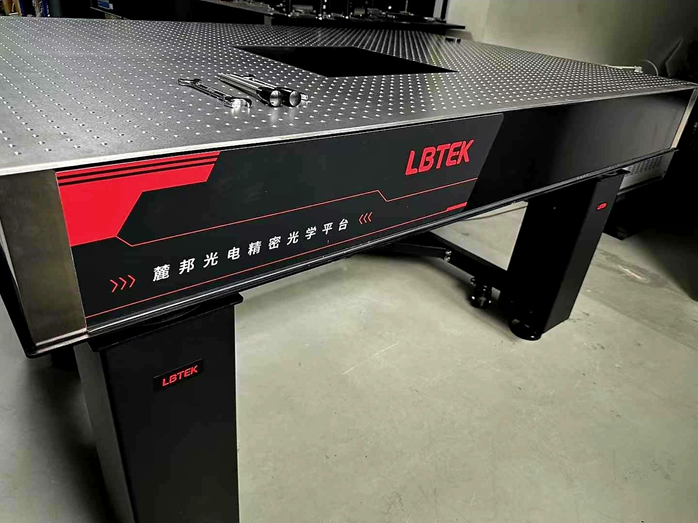

Рисунок 5. Оптический стол серии AFST от компании LBTEK

Ключевые особенности опор:

	DIT	AFT	AFST
Высота оптического стола, мм	800
Способ виброизоляции	Пассивная на основе твердотельных резиновых демпферов	Активная за счёт двухкамерной воздушной системы	Активная на основе двухкамерной воздушной системы и трёхмаятникового механизма
Собственная частота (верт.), Гц	6,5-10	1-2	1-1,7
Собственная частота (гор.), Гц	4-8	1-2	1-1,5

Дополнительные аксессуары

Стеллажи для оптического стола от LBTEK предоставляют дополнительное пространство для хранения инструментов, лабораторного оборудования и различных аксессуаров. Они совместимы со стандартными размерами оптических столов. Конструкция стеллажей спроектирована так, чтобы не передавать вибрации на оптический стол. Стеллажи оснащены полкой и встроенными розетками для удобства работы.

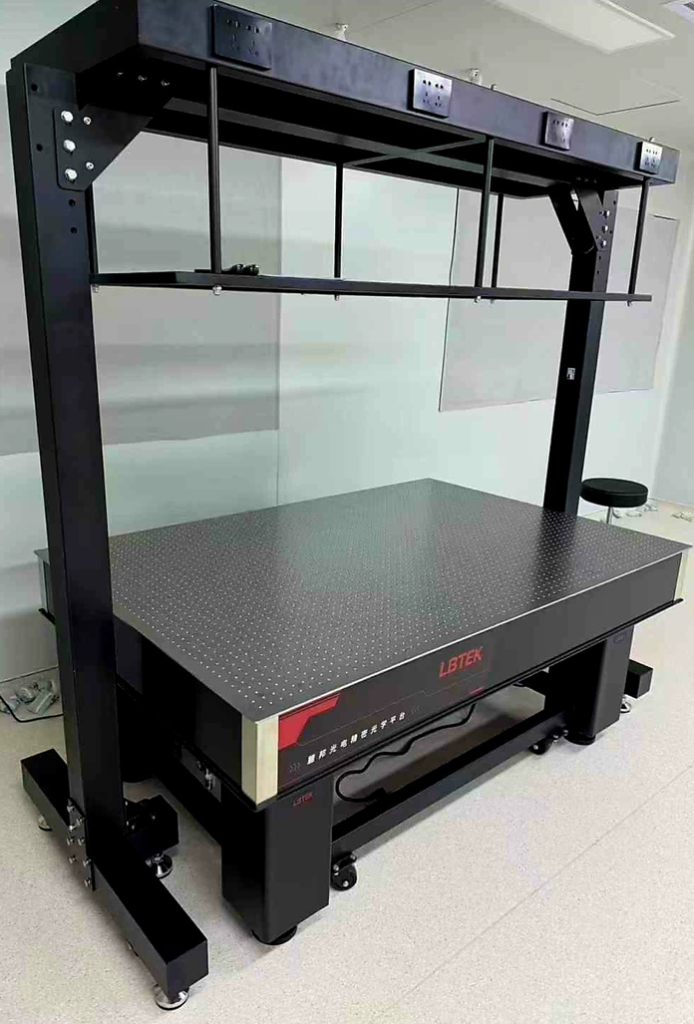

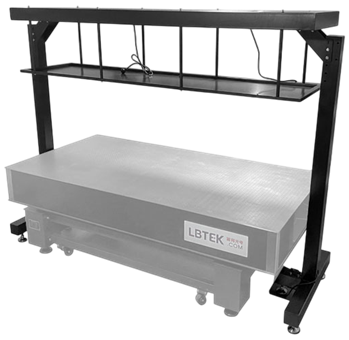

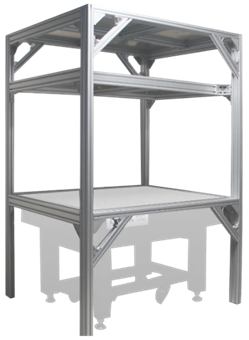

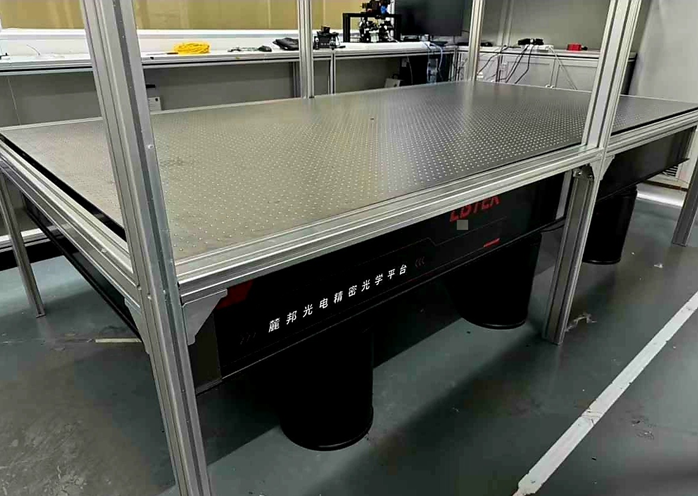

Рисунок 6. Стеллажи серии FTxx-WF и PRxx-A от компании LBTEK

В онлайн-каталоге представлены два типа стеллажей: FTxx-WF и PRxx-A.

Ключевые характеристики:

	FTxx-WF	PRxx-A
Материал	Сталь Q235	Алюминиевый профиль 6063-T5
Высота полки	1500	1580	мм
Максимальная нагрузка на полку	100	200	кг
Размер совместимого оптического стола	От 1200 × … до 4000 × …	От 1200 × 900 до 4000 × 1500	мм

Дополнительно, для создания экспериментальной темной комнаты вместе со стеллажами можно использовать шторы SCWxx и SCWxx-PR соответственно. Их конструкция включает цельносварной направляющий каркас и шторы, которые блокируют окружающий свет, но предназначены для защиты от лазерного излучения и не являются огнестойкими.

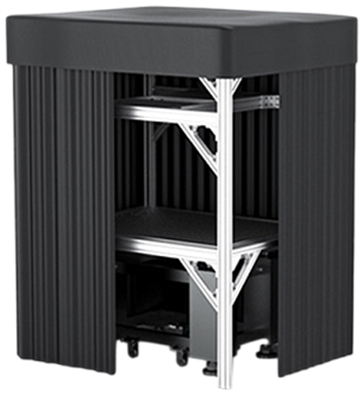

Рисунок 7. Штора для оптических столов от компании LBTEK

«Специальные Системы. Фотоника» является официальным дистрибьютором LBTEK и оказывает техническую поддержку по всей линейке продукции на территории России и ЕАЭС. Получите интересующую Вас дополнительную информацию об оптических столах и стеллажах компании LBTEK, обратившись к специалистам нашей компании.
