Обновление раздела кинематических держателей: новые вертикальные кинематические держатели оптики от компании LBTEK

04.09.2025

Компания LBTEK предлагает серию новых вертикальных кинематических держателей для оптики.

LBTEK (Lubang, КНР) — высокотехнологичная компания, основанная в 2018 году, специализирующаяся на производстве оптики, оптомеханики и оптического оборудования.

Серия вертикальных кинематических держателей LBTEK, в отличие от традиционных держателей, не имеет пружинного механизма, что обеспечивает компактность изделия. Корпус из нержавеющей стали с пескоструйной обработкой обеспечивает высокую термо‑ и коррозионную стойкость, что повышает стабильность держателя.

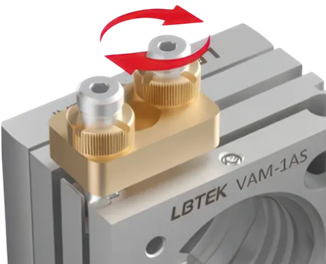

Регулировка осуществляется двумя прецизионными винтами M5×0,2 с контргайками; шаг 0,2 мм обеспечивает точность 0,18°/оборот с суммарным диапазоном регулировки 4°/5°. Для фиксации резьбовой пары предусмотрена стопорная гайка. Стопорная гайка имеет несколько вариантов регулировки и поверхность с накаткой для ручной затяжки. В труднодоступных местах ее можно затянуть накидным ключом.

Новинки раздела «Кинематические держатели из нержавеющей стали»

Вертикальный кинематический держатель VAM-1AS-SP1 Основные характеристики: Минимальная толщина оптического элемента: 2,5 мм. Диаметр оптического элемента: 25,4 мм. Угол наклона отверстий для крепления оптического элемента: 45°. Точность регулировки: 0,18 °/оборот. Диапазон угла наклона/поворота: 5°. Характеристика/количество винтов: М3/8.                                                        Размер: 38,1×38,1×16,9 мм.

Вертикальный кинематический держатель VAM-1AS-SP2 Основные характеристики: Минимальная толщина оптического элемента: 2,5 мм. Диаметр оптического элемента: 25,4 мм. Угол наклона отверстий для крепления оптического элемента: 45°. Точность регулировки: 0,18 °/оборот. Диапазон угла наклона/поворота: 5°. Характеристика/количество винтов: М2,5/4 спереди, М3/4 сзади. Размер: 38,1×38,1×16,9 мм.

	Вертикальный кинематический держатель VAM-1AS Основные характеристики: Минимальная толщина оптического элемента: 2,5 мм. Диаметр оптического элемента: 25,4 мм. Угол наклона отверстий для крепления оптического элемента: 0°. Точность регулировки: 0,18 °/оборот. Диапазон угла наклона/поворота: 5°. Характеристика/количество винтов: М3/4, 2 потайных отверстия М3/2.  Размер: 38,1×38,1×16,9 мм.	Вертикальный кинематический держатель VAM-05AS Основные характеристики: Минимальная толщина оптического элемента: 2,1 мм. Диаметр оптического элемента: 12,7 мм. Угол наклона отверстий для крепления оптического элемента: 0°. Точность регулировки: 0,52 °/оборот. Диапазон угла наклона/поворота: 4°. Характеристика/количество винтов: М3/6 спереди, М4/1 сзади. Размер: 25×25×17 мм.

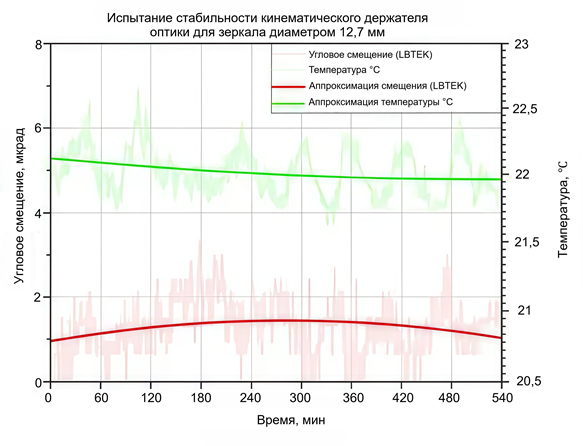

Результаты тестирования вертикального кинематического держателя VAM-05AS

График демонстрирует исключительную статическую стабильность держателя VAM-05AS для оптических элементов с диаметром 12,7 мм. Красная кривая — угловое смещение; она колеблется в узкой полосе и не показывает нарастающего тренда в течение 9 часов. Зелёная кривая отражает изменение температуры, однако её колебания практически не влияют на смещение. Среднее отклонение за тест остаётся ниже 6 мкрад, что подтверждает высокую термостабильность и пригодность для длительной работы.

Подробнее про вертикальные кинематические держатели оптики >>>

Компания «Специальные Системы. Фотоника» является официальным дистрибьютором LBTEK и оказывает техническую поддержку по всем представленным решениям на территории России и ЕАЭС.
