Вращатели и изоляторы Фарадея - управление поляризацией света и защита от оптической обратной связи

31.10.2025

Современные оптические системы требуют не только точного управления поляризацией света, но и надежной защиты приборов от нежелательного обратного отражения, которое может вызывать помехи, искажения характеристик и даже повреждения оборудования.

Ознакомьтесь с обновлённым разделом нашего онлайн-каталога, в котором представлены вращатели и изоляторы Фарадея, эффективно решающие эти задачи.

>> Обновлённый раздел «Вращатели и изоляторы Фарадея»

Вращатели Фарадея

Вращатель Фарадея — это оптическое устройство, принцип работы которого основан на магнитооптическом эффекте Фарадея. При прохождении линейно поляризованного света через магнитооптическую среду, помещённую в магнитное поле, его плоскость поляризации поворачивается на определённый угол, величина которого зависит от длины пути в среде, напряжённости магнитного поля и константы Верде материала.

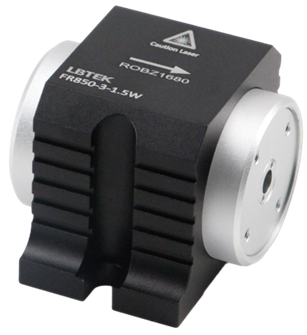

В разделе представлены вращатели Фарадея SSP-FR и FR, поворачивающие плоскость поляризации падающего света на 45°, работающие в широком спектральном диапазоне от 405 до 1064 нм, с апертурой 3 или 5 мм. В качестве ячейки Фарадея используется кристалл тербий-галлиевого граната (TGG), этот материал устойчив к излучению высокой интенсивности, порог повреждения в некоторых моделях достигает 10 Дж/см².

Основные характеристики вращателей Фарадея SSP-FR и FR: Поворот плоскости поляризации падающего света на 45°. Материал кристалла: TGG (тербий-галлиевый гранат). Длина волны от 405 до 1064 нм. Пропускание >97%. Средняя мощность от 1,5 до 50 Вт. Порог повреждения до 10 Дж/см². Апертура: 3 или 5 мм.

Изоляторы Фарадея

Изолятор Фарадея — это оптическое устройство, пропускающее свет только в одном направлении. Он представляет собой комбинацию вращателя Фарадея и поляризационных элементов.

При распространении света в прямом направлении:

• Проходя через входной поляризатор, излучение становится линейно поляризованным.
• Вращатель Фарадея поворачивает плоскость поляризации на 45°.
• После этого свет беспрепятственно проходит через выходной поляризатор.

При обратном распространении света, так как направление поворота не зависит от направления распространения света, вращатель Фарадея поворачивает плоскость поляризации ещё на 45°. В результате плоскость поляризации оказывается повернута на 90° относительно плоскости пропускания входного поляризатора, и свет поглощается.

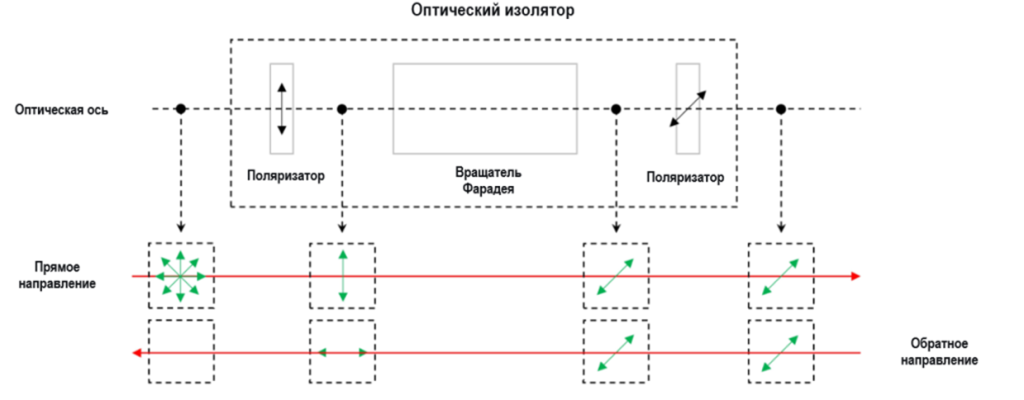

Схема изолятора Фарадея: сверху показано распространение света в прямом направлении, снизу — в обратном

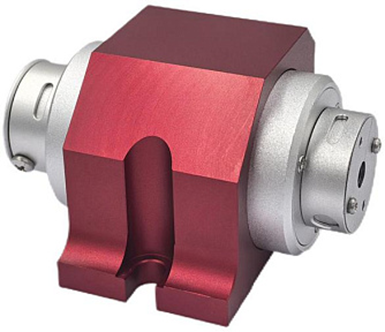

Изоляторы SSP-FI, ISO, ISO-S выпускаются с центральными длинами волн в диапазоне от 405 до 1550 нм. Они характеризуются высоким коэффициентом пропускания в прямом направлении и высоким уровнем изоляции в обратном направлении.

В каталоге представлены изоляторы как в стандартном, так и в компактном исполнении. Компактная версия ISO-S сохраняет все ключевые функциональные возможности стандартной версии ISO в корпусе уменьшенного размера, что упрощает её интеграцию в оптические системы и установки. При этом она рассчитана на работу при более низкой мощности.

Ключевые характеристики изоляторов Фарадея: Пиковая изоляция >30 дБ. Пропускание >92%. Длина волны от 405 до 1550 нм. Средняя мощность от 1 до 50 Вт. Апертура от 2,5 до 5 мм. Доступны компактные модели.

Области применения вращателей и изоляторов Фарадея

Вращатель Фарадея может использоваться для поворота плоскости поляризации светового излучения. Например, его применяют для управления модами лазерного резонатора, что позволяет повышать качество выходного излучения и улучшать стабильность лазера.

Изоляторы используются для устранения нежелательного обратного отражения, которое приводит к искажению характеристик, помехам и даже повреждению приборов.

Специалисты компании «Специальные Системы. Фотоника» будут рады проконсультировать вас по представленным решениям и подобрать оптимальный вариант для ваших задач. Для получения дополнительной информации и оформления заказа обратитесь к нашим специалистам.
