Высокоточные лазерные дальномеры и излучатели: новые решения для навигации и БПЛА

12.02.2026

В настоящее время лазерные дальномеры применяются в системах наведения или целеуказания (лазерный подсвет цели), лидарных системах (LiDAR), системах лазерной связи и беспилотных летательных аппаратах (БПЛА). Оптические методы позволяют бесконтактно и с высокой точностью проводить измерения расстояний до объекта. Дальность является фундаментальным измеряемым параметром лазерного дальномера, поэтому точность и достоверность измерений - это наиболее глубоко изученные вопросы, касающиеся производительности системы. Максимальная дальность измерений определяется мощностью, чувствительностью фотоприемного устройства, коэффициентом отражения поверхности цели (альбедо) и интенсивностью фоновой засветки.

Компания «Специальные Системы. Фотоника» предлагает ознакомиться с обновленным разделом нашего онлайн-каталога - Лазерные дальномеры для ответственных применений. В каталоге представлены различные модели на выбор в зависимости от решения требуемой задачи: от компактных модулей с дальностью действия до 12 км до модулей с дальностью действия до 34 км.

Принцип работы и выбор длины волны

Современные лазерные дальномеры работают на основе времяпролетного метода дальнометрии (TOF - Time-of-Flight), который использует импульсный режим излучения. Принцип действия заключается в измерении временного интервала между моментом излучения зондирующего импульса и моментом приема излучения, отраженного от поверхности исследуемого объекта. Скорость обработки данных позволяет проводить измерения в режиме реального времени и с высокой точностью при движении объекта.

Модели дальномеров в зависимости от длины волны:

905 нм: дальномеры на базе лазерных диодов. Отличаются наиболее компактным дизайном и малым весом.

• Рабочая дистанция: от 0,5 м до 2 км.
• Точность измерения дальности: ±0,5 – 1 м.
• Применение: беспилотные летательные аппараты (БПЛА), портативные устройства.

1064 нм: дальномеры на основе твердотельных лазеров с диодной накачкой. Обладают высокой энергией в импульсе.

• Рабочая дистанция: от 300 м до 35 км.
• Точность измерения дальности: ±5 м.
• Применение: стационарные и мобильные оптико-электронные системы (ОЭС) для авиации и флота.

1535 нм: дальномеры с «безопасным для глаз» (Eye-safe) излучением на базе эрбиевого стекла.

• Рабочая дистанция: от 15 м до 20 км.
• Точность измерения дальности: ±1 – 1,5 м.
• Применение: работа в городских условиях и ОЭС высокого разрешения.

1570 нм: дальномеры Eye-safe диапазона для сверхдальних дистанций.

• Рабочая дистанция: до 34 км.
• Точность измерения дальности: ±5 м.
• Применение: лазерная разведка, береговая охрана.

В данном подразделе представлены компактные OEM-модули, предназначенные для интеграции в ОЭС, подвесы БПЛА и портативные приборы.

Дальномеры серии SP-RF-905 на длине волны 905 нм

Модели этой серии (например, SP-RF-905-20-F) при весе в несколько десятков грамм способны измерять дистанции до 2 км с точностью ±0,5 м или ±1,5 м. Интерфейс UART (TTL) позволяет легко интегрировать их в современные системы управления. SP-RF-905-12-800-F: дальность действия от 0,5 м до 1,2 км, частота 60 - 800 Гц. SP-RF-905-15-F: дальность действия от 3 м до 1,5 км, частота 1 - 10 Гц. SP-RF-905-20-F: дальность действия от 0,5 м до 2 км, частота 1 - 10 Гц. Для специализированных задач возможна разработка кастомных модификаций с индивидуальными параметрами под ТЗ заказчика.

Дальномеры серии SP-RF-1535 на длине волны 1535 нм:

Модели данной серии используют эрбиевое стекло в качестве активной среды. Технология обеспечивает высокую пиковую мощность импульса при сохранении компактных габаритов. Длина волны 1535 нм является «безопасной для глаз», так как излучение полностью поглощается роговицей, не повреждая сетчатку. Данные приборы характеризуются стабильной работой в широком температурном диапазоне (от -40°C до +60°C) и высокой устойчивостью к вибрациям. Они эффективно работают на дистанциях до 12 км, обеспечивая точность ±1 м при малом угле расходимости (≤ 0,6 мрад), что критично для лидаров и систем автономной навигации.

• SP-RF-1535-310-FF: дальность действия от 15 м до 5 км (цель ≥ 3×3 м).

• SP-RF-1535-510-F: дальность действия от 15 м до 6 км (для зданий).

• SP-RF-1535-610-F: дальность действия от 20 м до 7 км (для зданий).

• SP-RF-1535-810-F: дальность действия от 30 м до 10 км (для зданий).

• SP-RF-1535-1010-F: дальность действия от 50 м до 12 км (для зданий).

Перейти в раздел «Дальномеры 1-12 км» >щ

Лазерные дальномеры для дистанций от 15 до 34 км

В данной категории представлены дальномеры для береговой охраны, авиационного мониторинга и контроля границ. Измерение дистанций свыше 15 км требует высокого качества пучка. Дальномеры обладают низкой расходимостью (до 0,3 мрад), что позволяет фокусировать энергию на цели на удалении в десятки километров. Конструкция модулей оптимизирована для работы в составе стационарных постов наблюдения и гиростабилизированных платформ, обеспечивая надежные данные даже в условиях атмосферных помех.

• SP-RF-1535-2010-F: работает на длине волны 1535 нм дальность действия 20 км.

• SP-RF-1064-3210-F: работает на длине волны 1064 нм, дальность действия 32 км.

• SP-RF-1570-3410-F: работает на длине волны 1570 нм, дальность действия 34 км.

Лазерные дальномерные излучатели на эрбиевом стекле (Er:glass)

Для разработчиков собственных ОЭС мы предлагаем линейку импульсных излучателей на эрбиевом фосфатном стекле (1535 нм). Лазеры на базе Er:Yb фосфатного стекла являются эталоном в классе дальнометрии с безопасной для зрения длиной волны. Излучение 1,5 мкм полностью поглощается роговицей, исключая риск ослепления, что позволяет использовать системы в городской среде.

Особенности излучателей: Высокая разрешающая способность дальности: при длительности импульса 3-6 нс разрешающая способность по дальности составляет 0,9 -1,8 м.. Энергия импульса: от 40 до 500 мкДж. Конфигурации: доступны версии с расширителем пучка (при минимальной расходимости) и без расширителя (для сверхкомпактных сборок).

Излучатели отличаются высокой стабильностью энергии (RMS ≤ 3%) и широким температурным диапазоном эксплуатации, что критично для авиационных и полевых применений.

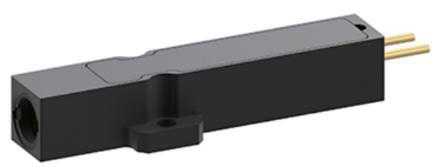

SP-EG-1535-40

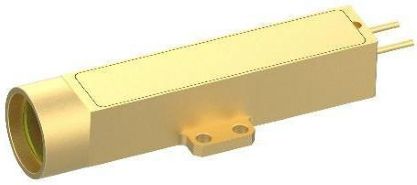

SP-EG-1535-400

SP-IBE-1535-40

Подробнее об излучателях Er:glass >>

Благодаря разнообразию характеристик, представленные решения находят применение в следующих сферах:

Лидарные системы

Беспилотные летательные аппараты

Лазерная связь

Высокоточное целеуказание

Лазерное зондирование атмосферы

Специалисты компании «Специальные Системы. Фотоника» готовы оказать полную техническую поддержку: от помощи в подборе модели под конкретный бюджет до консультаций по интеграции модулей в ваше оборудование. Для заказа или консультации обратитесь к специалистам нашей компании любым удобным для Вас способом.

Технические параметры могут быть изменены производителем. Для получения актуальных спецификаций и заказа оборудования обращайтесь к нашим инженерам.
