Волоконно-оптические V-groove сборки: конфигурации и области применения
12.03.2026
В современной фотонике волоконно-оптические сборки стали критически важным компонентом для обеспечения прецизионной юстировки и создания компактных оптических интерфейсов. Использование технологии V-образных канавок позволяет состыковать массивы волокон с фотонными интегральными схемами (PIC), планарными световодами (PLC) и другими волноводными компонентами, где требуется субмикронная точность выравнивания.
Принцип работы
Волоконно-оптическая сборка с V-образными канавками — это устройство, в котором несколько оптических волокон выровнены и зафиксированы на подложке из кремния или кварца. В подложке методом фотолитографии и анизотропного травления формируются V-образные каналы, которые служат физическими направляющими для позиционирования волокон. Это гарантирует стабильное и согласованное выравнивание сердцевин всех волокон в массиве с высокой точностью.
Конструкция волоконной сборки: позиционирование волокон в V-образных каналах подложки.
Процесс изготовления включает три основных этапа:
- Создание подложки: на кремниевой или кварцевой пластине методом фотолитографии и анизотропного мокрого травления формируются микроскопические V-образные каналы.
- Укладка волокон: в подготовленные канавки помещаются очищенные от покрытия участки волокон. Геометрия канавок (угол и глубина) гарантирует соосность всех каналов по горизонтали и вертикали.
- Фиксация: волокна прижимаются крышкой и фиксируются специализированным УФ-адгезивом или методом термического соединения.
- Полировка торца: финальная стадия включает полировку под заданным углом (0°, 8° или 45°) для минимизации обратных отражений или изменения направления луча.
Сравнительный анализ технологий укладки волокон
Таблица 1. Сравнение различных методов укладки оптоволокна.
| Параметр | Сборки на базе V-канавок | Ленточные сборки | Свободные пучки |
|---|---|---|---|
| Точность центровки | Субмикронная | Средняя | Низкая |
| Плотность укладки | Максимальная (линейная) | Средняя | Низкая |
| Габариты сборок | Компактные | Средние | Крупные |
| Сложность юстировки | Минимальная (фиксированный шаг) | Требуется настройки каждого волокна | Высокая сложность выравнивания |
| Применение | PIC, SiPh, трансиверы | Кабельные сборки, кроссы | Магистральные линии |
Усовершенствованные конфигурации и специализированные типы
Современные требования к интеграции диктуют необходимость отходить от стандартных прямоугольных блоков к более сложным формам и углам полировки.
Основные модификации волоконных сборок:
- Сборки с углом 45° (FA-MT): торец блока полируется под углом 45°, что обеспечивает отражение луча на 90° относительно оси волокна. Это оптимальное решение для стыковки с решеточными ответвителями на поверхности чипа.
- Ультрамалые сборки: конструкции, в которых длина блока может составлять всего 2,5 мм, а толщина — менее 1 мм, что необходимо для применения в сверхкомпактных трансиверах.
- Бескрышечные конструкции: волокна встроены в канавки без верхней стеклянной крышки. Это позволяет создавать низкопрофильные сборки, когда необходимо обеспечить прямой контакт с активными элементами или соблюсти ограничения по высоте.
Специализированные форм-факторы для интеграции в условиях ограниченного пространства.
Технические параметры и критерии выбора
Для достижения низких вносимых потерь и стабильности соединения при выборе сборки необходимо учитывать совокупность оптических и механических факторов.
Таблица 2. Технические параметры.
| Параметр | Описание и доступные опции |
|---|---|
| Тип волокна | SM (одномодовые), MM (многомодовые), PM (с сохранением поляризации) |
| Количество каналов | От 1 до 64 каналов (кастомизация под проект) |
| Шаг каналов | Стандартные 127 мкм, 250 мкм или настраиваемый шаг |
|
Точность шага |
Обычно ≤ 0,5 мкм |
| Угол полировки торца | 0° (PC), 8° (APC), 45° (для отражения 90°) или кастомный |
| Термическая стабильность | Согласование КТР подложки (Si, Quartz) с материалом оптического чипа |
Различные типы конфигураций в зависимости от требований к монтажу и полировке.
Области применения
Волоконные сборки используются для соединения оптических волокон с волноводами, фотонными интегральными схемами (PIC) и другими компонентами.
Таблица 3. Сферы применения волоконных сборок.
| Отрасль/Сфера | Описание и доступные опции |
|---|---|
| Оптиеческая связь | Стыковка волокна с волноводом, PLC-сплиттеры, модули AWG |
| Центр обработки данных | Высокоплотные оптические межсоединения для трансиверов |
| Сенсорика | Многоканальные датчики температуры, давления и деформации |
| Квантовые технологии | Выравнивание фотонных потоков для квантовых схем |
| Лидары | Системы ввода и вывода излучения в лидарных модулях |
Технические преимущества технологии
- Высокая точность: конструкция V-канавки обеспечивает выравнивание сердцевин волокон с погрешностью ±1 мкм, что минимизирует вносимые потери.
- Масштабируемость: технология позволяет создавать массивы от 1 до 64 каналов без потери точности позиционирования.
- Термическая стабильность: материалы подложки (кремний или кварц) имеют коэффициент теплового расширения, согласованный с материалами оптических чипов.
- Компактность: малые габариты сборок позволяют интегрировать их в высокоплотные оптические модули.
Подробнее в разделе волоконных V-Groove сборок >>
Компания «Специальные Системы. Фотоника» предлагает широкую линейку массивов и одиночных волокон для стыковки с ИОС. Специалисты компании могут предложить как стандартные решения, так и под заказ.

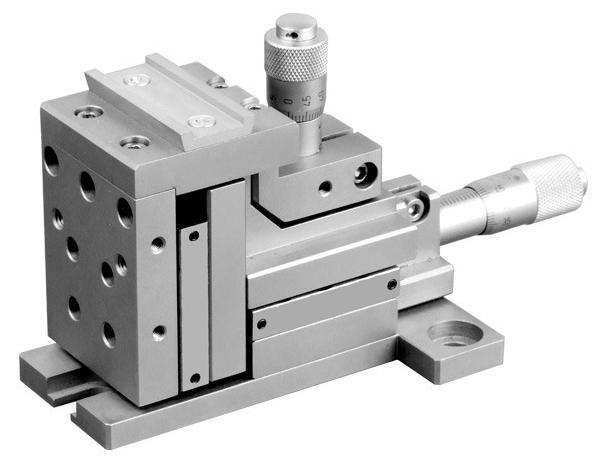

Помимо волоконно-оптических компонент для стыковки оптических волокон с ИОС, также стоит уделить большое внимание выбору оптомеханических устройств, которые помогут прецизионно подвести массивы/волокна к ИОС. На эту тему на нашем сайте представлено отдельное решение для работ в области интегральной фотоники, где Вы сможете узнать больше о станциях, отдельных элементах и оборудовании для тестирования.
