Гиперспектральные технологии: методы анализа и применение в науке и промышленности

В то время как стандартные камеры фиксируют изображение лишь в трех широких спектральных каналах (красный, зеленый, синий), гиперспектральная визуализация является мощным аналитическим методом, основанным на регистрации сотен узких и непрерывных спектральных полос для каждого пикселя. Эта технология позволяет получить уникальную спектральную сигнатуру объекта — его характеристический спектр отражения или поглощения, который является его объективным «отпечатком». Поскольку эта сигнатура определена химическим составом и физическими свойствами материала, ее анализ открывает возможности для точной идентификации и количественной оценки. Такой подход кардинально расширяет аналитические возможности в точном земледелии, экологии, медицине, обороне и промышленном контроле. Настоящая статья посвящена основам гиперспектральной технологии, ее преимуществам и обзору современных решений для научных и промышленных применений.

Что такое гиперспектральная визуализация?

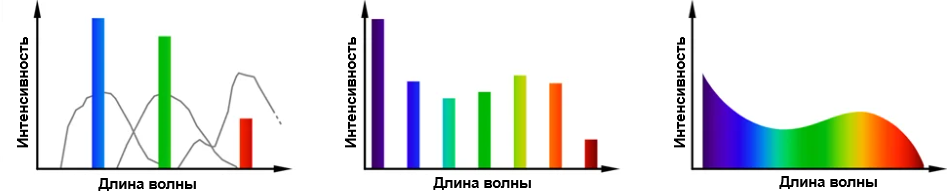

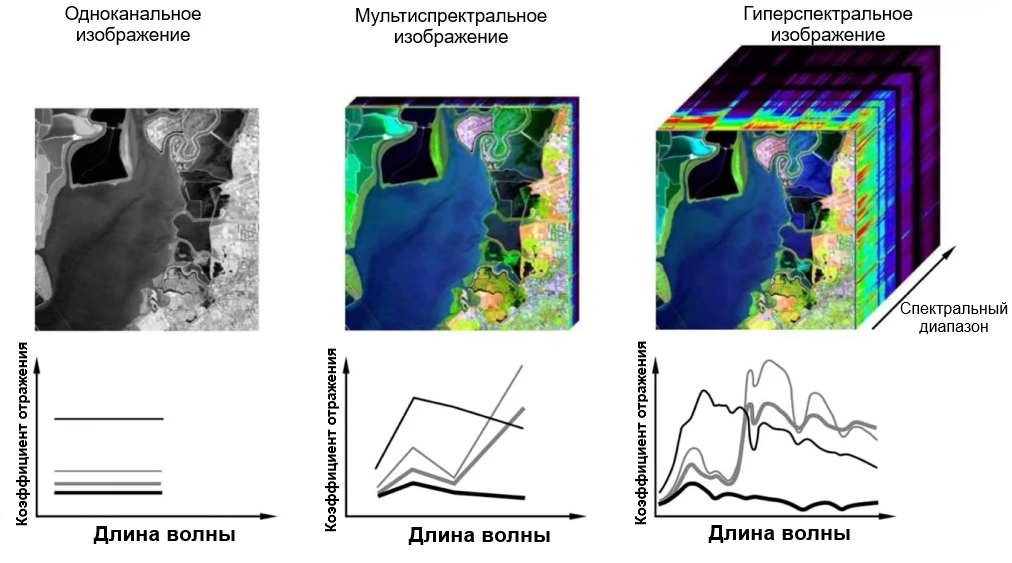

В отличие от мультиспектральных камер, которые измеряют свет в нескольких (обычно 4–12) широких и дискретных спектральных полосах, гиперспектральные камеры регистрируют сотни узких и непрерывных полос по всему спектру. Это позволяет для каждого пикселя изображения построить полный спектр отраженного света. В результате мы получаем не просто двумерную картинку, а трехмерный гиперспектральный куб данных (гиперкуб), где две оси отвечают за пространственные координаты (X, Y), а третья — за длину волны (λ). Такой объем данных позволяет с высокой точностью идентифицировать химический состав и физические свойства объектов.

Ключевые преимущества гиперспектральных технологий:

• Точная идентификация материалов: Способность различать вещества, которые выглядят одинаково для человеческого глаза, например, разные типы пластика, минералов или растительности.
• Неразрушающий анализ: Получение информации о химическом составе объекта без необходимости физического контакта или взятия проб.
• Раннее обнаружение проблем: Выявление болезней у растений, загрязнений в воде или дефектов продукции на стадиях, когда они еще не видны визуально.
• Количественный анализ: Возможность не просто обнаружить вещество, а оценить его концентрацию, например, содержание хлорофилла в листьях или влажность почвы.
• Широкий спектр применения: Технология легко адаптируется для установки на беспилотные летательные аппараты (БПЛА), используется в лабораториях и даже встраивается в производственные линии.

Области применения

Сельское и лесное хозяйство

• Оценивать здоровье растений: Анализируя содержание хлорофилла, азота, фосфора и калия, можно выявлять дефицит питательных веществ и болезни задолго до появления видимых признаков.
• Обнаруживать болезни и вредителей: Зараженные участки имеют измененную спектральную сигнатуру, что позволяет вовремя принять меры.

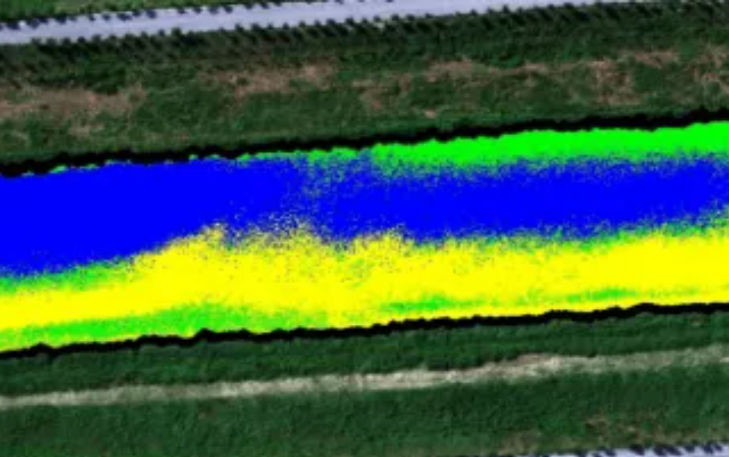

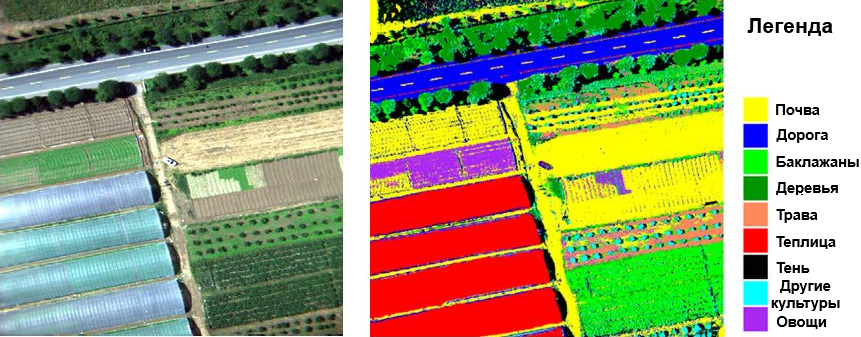

• Классифицировать культуры и сорняки: Точное распознавание видов растений помогает оптимизировать внесение удобрений и гербицидов.

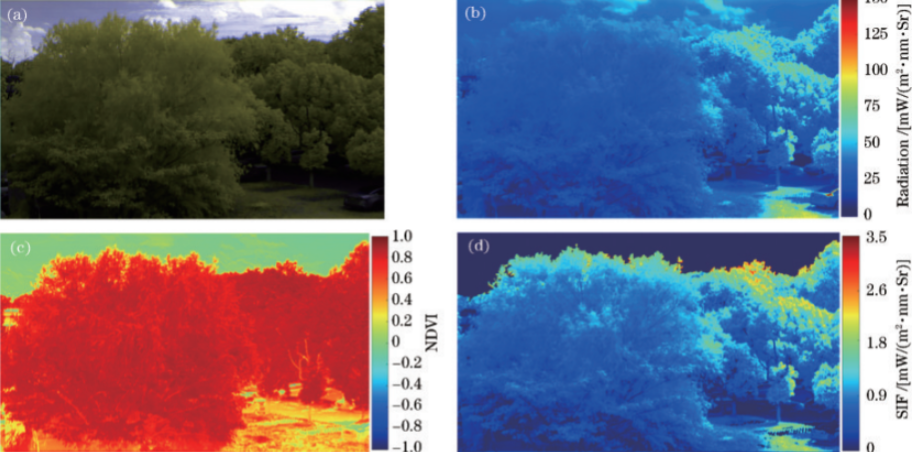

• Мониторить фотосинтез: Специализированные камеры для измерения флуоресценции хлорофилла (SIF) дают прямое представление об эффективности фотосинтеза и продуктивности растений.

Экология и мониторинг окружающей среды

Возможность анализировать состав воды и почвы с воздуха делает гиперспектральную съемку незаменимым инструментом для экологов.

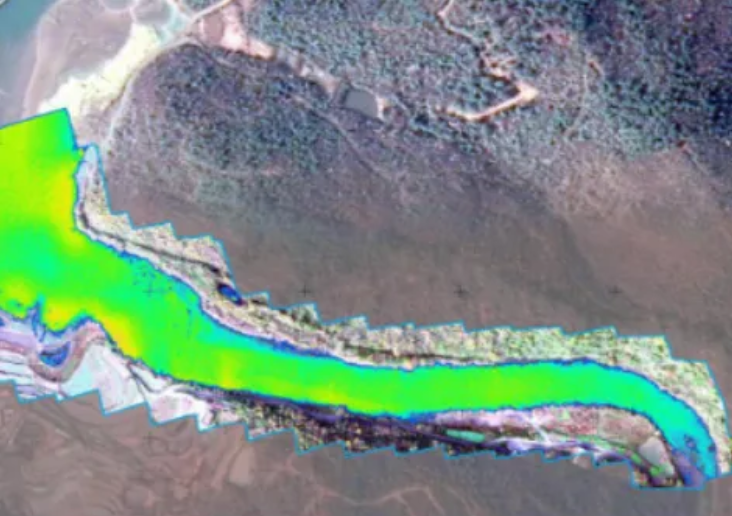

• Контроль качества воды: Обнаружение промышленных стоков, оценка концентрации взвешенных частиц, мониторинг эвтрофикации (цветения воды).
• Геологические исследования и картография: Оценка влажности почвы, идентификация минералов и горных пород, классификация наземных объектов для точного картографирования.
• Мониторинг разливов нефти и опустынивания: Быстрое обнаружение и оценка масштабов экологических проблем.

Промышленность и контроль качества

В лабораторных и промышленных условиях гиперспектральные камеры помогают автоматизировать и повысить точность контроля.

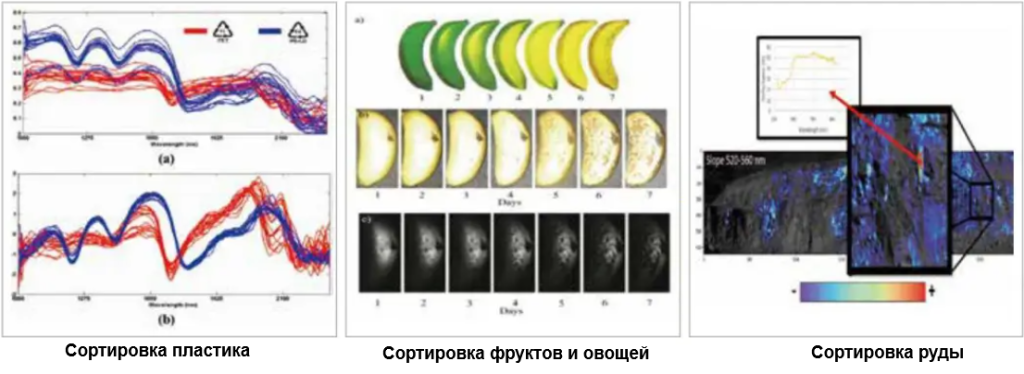

• Пищевая промышленность: Сортировка фруктов, овощей и морепродуктов, обнаружение посторонних предметов, оценка свежести и качества продукции.
• Фармацевтика: Контроль однородности смесей, проверка подлинности лекарств.
• Геология и минералогия: Быстрый анализ минерального состава геологических образцов.

Медицина и биомедицинские исследования

Гиперспектральная микроскопия открывает новые возможности в диагностике и научных исследованиях.

• Анализ тканей и клеток: Выявление различий между здоровыми и пораженными клетками (например, в онкологии) на основе их спектральных характеристик.

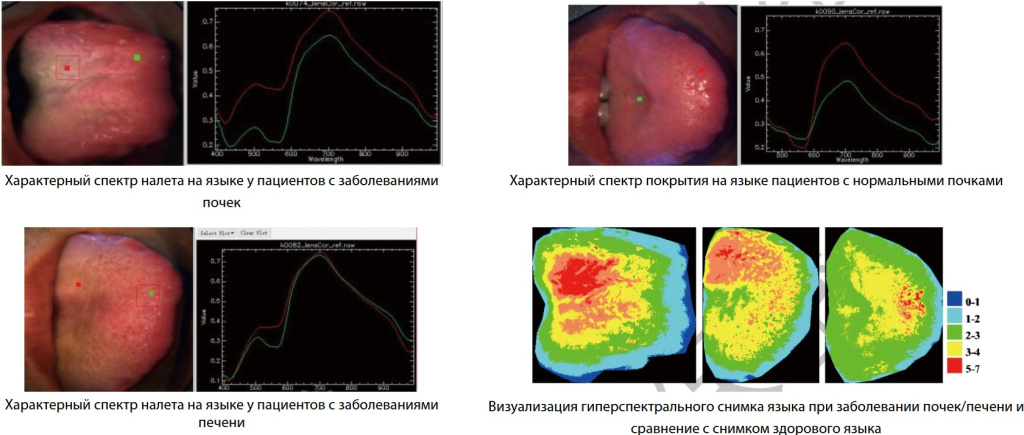

• Неинвазивная диагностика: Исследования показывают потенциал технологии для ранней диагностики заболеваний по анализу кожи или даже налета на языке.

Безопасность и оборона

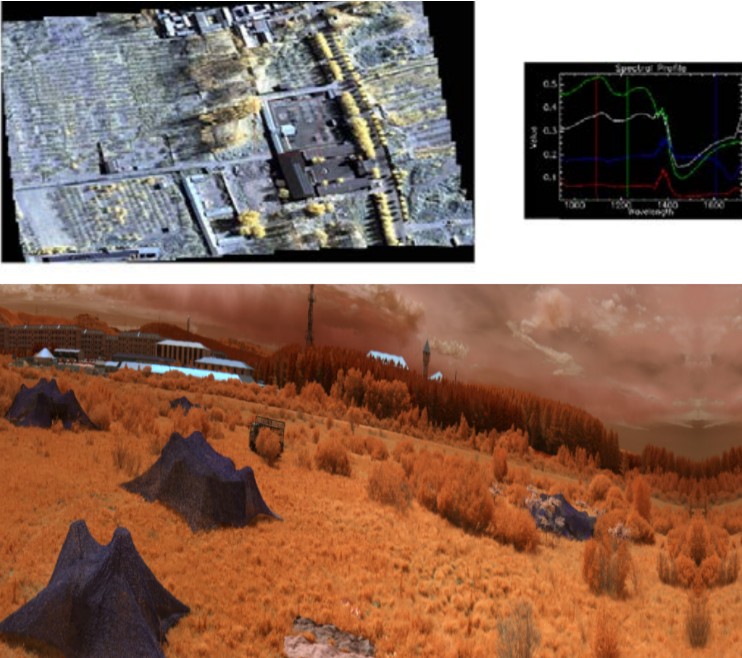

Гиперспектральный анализ в ИК-диапазоне позволяет эффективно обнаруживать замаскированные объекты, так как искусственные материалы (например, камуфляжная сетка) имеют совершенно иную спектральную сигнатуру, чем естественная растительность.

Наши решения в области гиперспектральной визуализации

Компания «Специальные Системы. Фотоника» предлагает широкий спектр гиперспектральных и мультиспектральных камер для решения самых разнообразных задач.

Гиперспектральные и мультиспектральные системы для БПЛА

GaiaSky-mini-VPos: Универсальная камера видимого и ближнего ИК-диапазона (400-1000 нм) с высоким разрешением. Идеальна для сельского хозяйства, экологии и картографии.
Gaiasky-mini2-NIR: Специализированная камера для SWIR-диапазона (900-1700 нм), отлично подходит для геологических исследований и обнаружения замаскированных объектов.
FS-SIF-6A: Уникальная камера с высочайшим спектральным разрешением (0,3 нм) для научных исследований флуоресценции хлорофилла (SIF) и точной оценки фотосинтеза.
Серии мультиспектральных камер FS-X и FS-50: Эффективные и надежные решения для агромониторинга, оценки роста культур и анализа качества воды. Модели доступны с различным количеством каналов, включая RGB и тепловизионный (LWIR) каналы.

Лабораторные гиперспектральные камеры

	Серия GaiaField: Модульные камеры для различных спектральных диапазонов (VNIR, VNIR-S, VNIR-HR: 400-1000 нм, NIR: 900-1700 нм) с высоким разрешением и удобным ПО для анализа данных. Идеальны для пищевой промышленности, минералогии и научных исследований.
	Серия FS-2X: Компактные лабораторные камеры со встроенной системой сканирования, что упрощает настройку и использование. Применяются для сортировки, мониторинга растений, биомедицины.
	Серия FS-1Q-X: Камеры сканирования области с высоким разрешением для горнодобывающей и лесной промышленности.

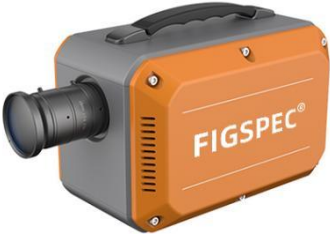

	Серия FS-SIF-XA: Камера для научных исследований флуоресценции хлорофилла (SIF) и точной оценки фотосинтеза.

Портативные спектрометры

Серия FS-XX00: Ручные спектрометры с широким диапазоном (300-2500 нм), встроенным GPS и камерой для точного позиционирования. Незаменимы для полевых исследований в сельском хозяйстве, геологии и экологии.

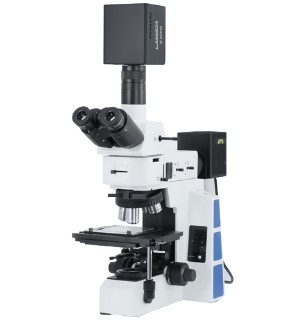

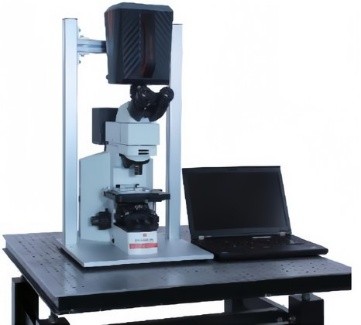

	Серия GaiaMicro: Высокопроизводительные микроскопы для видимого (R10: 400-1000 нм) и ИК-диапазона (R17: 900-1700 нм). Позволяют проводить детальный анализ клеток, тканей, материалов и наноструктур.
	Серия Lambda: Компактные и универсальные системы, совместимые с большинством стандартных микроскопов для видимого (VN: 420-1000 нм) и ИК-диапазона (NIR: 1150-1650 нм). Отлично подходят для биомедицины, криминалистики и контроля качества в электронике.

Компания «Специальные Системы. Фотоника» является официальным дистрибьютором представленных решений и оказывает техническую поддержку на территории России и ЕАЭС.

Наши специалисты будут рады предоставить любую дополнительную информацию и подобрать оптимальное решение для ваших задачи. Для оформления заказа или получения консультации, пожалуйста, свяжитесь с нами.
