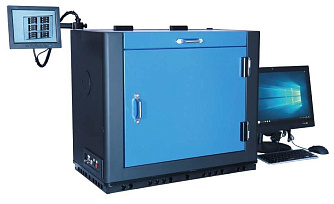

DSR600 - система измерения спектральной чувствительности фотодетекторов
DSR600 – комплексная система "под ключ" для измерения спектральной чувствительности фотодетекторов и солнечных ячеек.
- Спектральный диапазон: от 200 до 2400 нм (на выбор под задачу).
- Диаметр пятна: до 1 мм.
- Воспроизводимость: ≥ 99%.
- Возможность использования смещающего напряжения.
- Возможность использования смещающего излучения для многопереходных материалов.
Производитель: EV
Продвинутая система калибровки спектральной чувствительности детектора DSR600 объединяет опыт стандартных систем измерения спектральной чувствительности и использует международную методику для комплексного тестирования фотоматериалов.
Система DSR600 используется для анализа фоточувствительных элементов, например кремниевые пластины и InGaAs пластины. Система была создана для удовлетворения растущего спроса на испытательное оборудование для исследований в области материаловедения.
Измеряемые параметры и характеристики:
-
Спектральная чувствительность.
- Спектральная чувствительность при смещении.
- Внешняя квантовая эффективность, внутренняя квантовая эффективность (при наличии сферы).
- Внешняя квантовая эффективность при смещении.
- Отражательная способность, коэффициент пропускания.
- Плотность тока короткого замыкания.
- Вольт-амперная характеристика.
Основные особенности:
- Широкий спектральный диапазон (от 200 до 2400 нм).
- Простота в обслуживании, система "под ключ".
- Мониторинг оптического пути, удобное позиционирование образца.
- Оптическая схема с полным внутренним отражением для оптимизации качества пучка, отсутствие хроматических аберраций.
- Совместимость с фотогальваническими и фотопроводящими детекторами.
- Работа с макро- и микро-образцами (ZnO, AlN, AlNGa, широкозонные полупроводники).
- Выбор различных источников излучения (см. вкладку "Заказ").

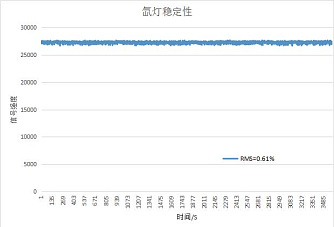

- Высокая стабильность источников света.
- Камера для контроля позиционирования.
- Поддержка источников-измерителей Keithley.
| Модель | DSR600-3112 | DSR600-3111 | DSR600-3121 | DSR600-3111-DUV |
|---|---|---|---|---|
| Спектральный диапазон | От 300 до 1100 / 1700 нм | От 400 до 1100 / 1700 нм | От 170 до 2400 нм | |
| Источник излучения | Ксеноновая лампа, 150 Вт | Галогенная лампа с парами брома, 250 Вт | EQ-99X источник | |
| Сбор данных | Источник-измеритель Keithley 2400 | Синхронный усилитель | Синхронный усилитель | Синхронный усилитель |
| Оптическая схема | Двойное внеосевое параболическое зеркало, диаметр пучка 1 мм | |||
| Модель | DSR600-3111 | DSR600-3121 | |
|---|---|---|---|
|
Источник излучения
|
Ксеноновая лампа | Вольфрамовая лампа | |
|
Спектральный диапазон
|
300 - 1700 нм | 400 - 2400 нм | |
|
Воспроизводимость
|
200 - 400 нм
|
≥ 98% | - |
|
400 - 1000 нм
|
≥ 99% |
≥ 99% |
|
|
1000 - 1700 нм
|
≥ 98% |
≥ 98% |
|
|
Сбор данных
|
Lock-in | Lock-in | |
|
Диаметр пятна
|
≤ 1 мм | ||
- Анализ ИК фоточувствительных матричных элементов.
- Анализ оптоволоконных детекторов.
- Мониторинг солнечных батарей.
- Изучение перовскитов.
- Анализ широкозонных полупроводников.
- Измерение квантовой эффективности и чувствительности деткторов УФ, глубокого УФ и видимого диапазонов.
Система производится под заказ. Для подбора системы требуется выбрать ее компоненты и уточнить список необходимых аксессуаров.
1. Спектрометр
- Монохроматор с фокусным расстоянием 200 нм.
- Монохроматор с фокусным расстоянием 320 нм.
- Двойной монохроматор в режиме вычитания дисперсии с фокусным расстоянием 180 нм.
2. Оптическая схема
- На базе волокна и системы коллимирующих линз.
- Фри-спейс схема на базе внеосевого параболического зеркала.
3. Источник излучения
Ксеноновая лампа GLORIA-X150A
Источник излучения с лазерным возбуждением LDLS™
АЧТ
4. Блок электроники (обработка данных)
- Синхронный усилитель DCS500PA.
- Источник-измеритель Keithley 2400.
- Источник-измеритель Keithley 2612B.
- Источник-измеритель Keithley 2636B.
5. Источник смещения
- УФ ксеноновый источник света.
- Галогенный источник.
- ИК-источник.
