GLORIA-X150A - ксеноновый источник излучения
- Спектральный диапазон от 250 до 2000 нм.
- Оптическая мощность 150 Вт.
- Эффективность 60%.
- Возможность выбора множества аксессуаров.
- Коллимированный пучок 46 мм на выходе.
- Воздушное охлаждение.

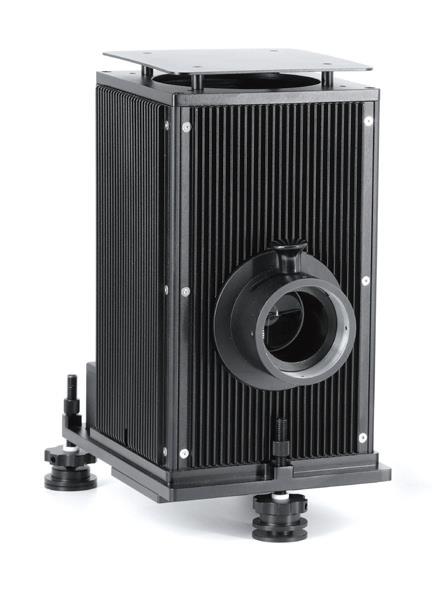

Ксеноновый источник GLORIA-X150A – самый популярный продукт в линейке Zolix Instruments. Прибор является универсальным источником для различных лабораторных применений: от измерения поглощения до фотовольтаических измерений. Большое количество дополнительных аксессуаров позволяет создавать на базе источников серии GLORIA различные сложные комбинации для решения научных задач.

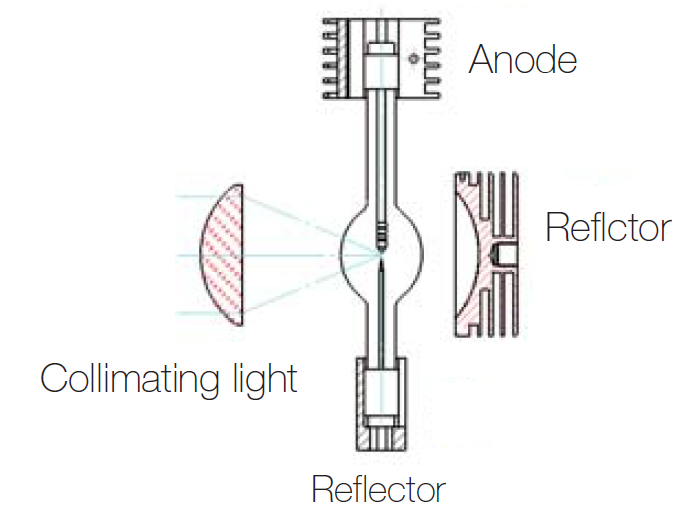

Лампа источника размещена в специальном корпусе, вмещающим также набор оптики. Положение лампы регулируется треся внтами на задней панели корпуса. Диаметр пучка так же легко регулируется вручную. Использование в конструкции сферического отражателя и оптимизация оптической конструкции позволяют достичь эффективности переноса излучения в 60%.
Для розжига дуговой лампы необходимо ионизировать изоляционный газ между электродами. Это делается разрядом высокого напряжения или вспышкой. Чтобы вспышка превратилась в стабильный стационарный дуговой разряд, должны быть выполнены определенные условия: достаточно высокое напряжение зажигания от воспламенителя, достаточно высокая электрическая энергия в искре зажигания, достаточно быстрое начало протекания тока и достаточное напряжение холостого хода. Два последних условия должны быть обеспечены источником питания. Некоторым дуговым лампам для оптимальной работы требуется постоянный ток, другим — постоянная мощность. Блок питания, входящий в состав GLORIA-X150A, спроектирован с учетом данных условий эксплуатации.
Особенности:
- Высокая яркость.
- Спектральный диапазон покрывает УФ и видимой диапазоны.
- Маленькая освещаемая область (пучок небольшого размера).
- Специальная конструкция прибора, обеспечивающая отвод тепла.
- Дополнительное воздушное охлаждение.
- Ресурс лампы >1000 часов.
- Большой выбор аксессуаров.
- Регулировка тока (мощности излучения).
- Высокая стабильность излучения во времени.
Параметры дуговых ламп для GLORIA-X150A:
| Параметр |
Значение |
Единица измерения | ||
|---|---|---|---|---|
| Модель | LSB-X150 | LSB-X150AOF | LSB-X150AUV | - |
| Мощность | 150 | 150 | 150 | Вт |
| Ток | 8,5 | 8,5 | 7,5 | А |
| Напряжение | 18 | 17,5 | 20 | В |
| Световой поток | 3200 | 2900 | 3000 | лм |
| Горизонтальная интенсивность | 320 | 290 | 300 | кд |
| Приблизительная яркость | -- | 200 | 150 | кд/мм2 |
| Освещаемая площадь | 0,8 x 2,0 | 0,5 x 1,6 | 0,5 x 1,7 | мм |
| Ресурс работы | 1000 | 2000 | 2000 | ч |
| Размеры лампы (L x D) | 127 x 20 | 127 x 20 | 127 x 20 | мм |
Параметры блока питания:
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Напряжение питания | 110/220 | В пер. тока | |
| Потребляемая мощность | < 250 | Вт | |
| Выходная мощность | 150 | Вт | |
| Диапазон тока | 7 – 9 | А | |
| Пульсация тока при токе 8,5 А |
≤0,05 |
% | |
| Линейное напряжение | > 20 | кВ | |
| Пульсация выходного напряжения при токе 8,5 А |
0,05 |
% | |
- Флуоресценция.
- Фосфоресценция.
- Абсорбция.
- Фотохимия.
- Фотокатализ.
- Фотолитография.
- Симуляция солнечного излучения.
Источник поставляется с аксессуарами на выбор:
– Держатель линз-
– Соединительная трубка -
– Держатель фильтров трехсекционный -
– Держатель фильтров односекционный -
– Ирисовая диафрагма -
– Уголковый отражатель -
– Адаптер для вывода в оптическое волокно -
– Делитель пучка

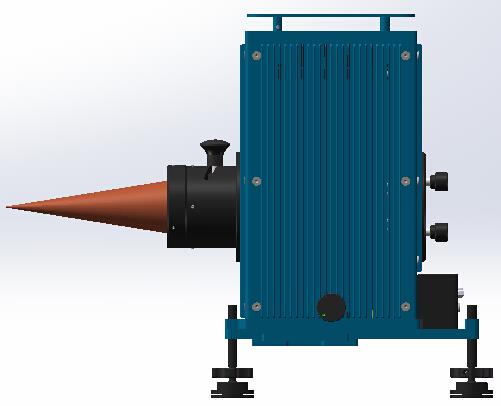

Пример использования держателя линз:

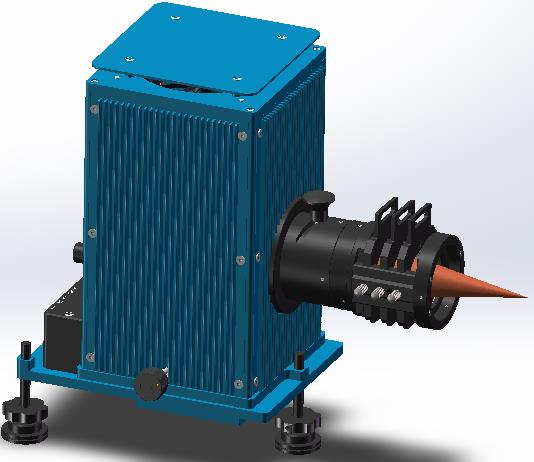

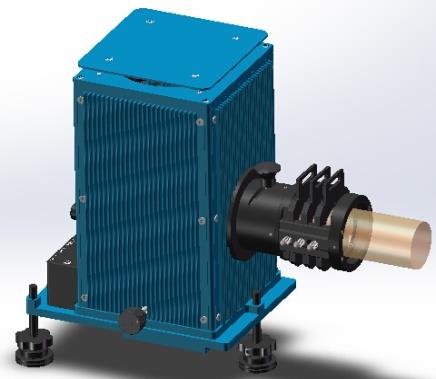

Пример использования держателя фильтров:

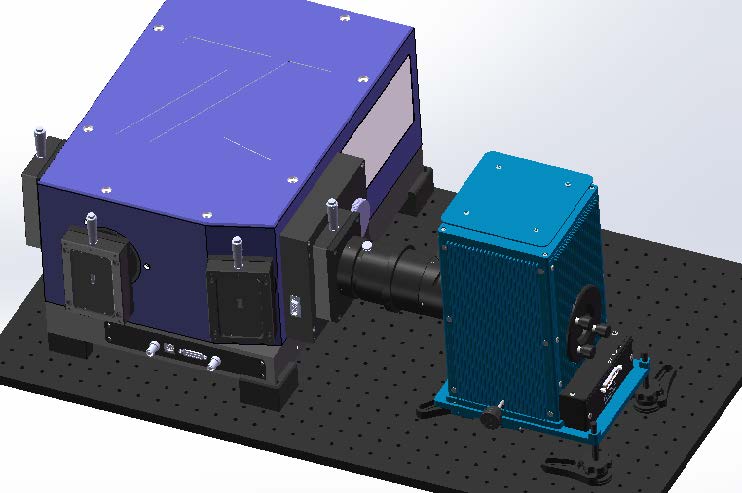

Пример использования соединительной трубки для стыковки к монохроматору:

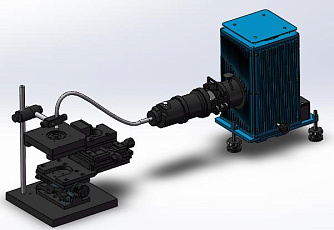

Пример одновременного использования адаптера для вывода в оптическое волокно, держателя фильтров и волокна:
