OmniFluo-900 - время-разрешенный настольный флуоресцентный спектрометр
- Спектральный диапазон возбуждения: 200-1400 нм (ксеноновая лампа).
- Спектральный диапазон эмиссии: 200-2600 нм.
- Отношение сигнал/шум (рамановский спектр воды): >10500:1.
- Большое количество конфигураций и опций.
- Разрешение измерения времени жизни: 200 пс.
OmniFluo от EV – модульная спектральная система для широкого спектра научных задач, требующих частого изменения параметров эксперимента. Стандартная конфигурация OmniFluo включает в себя источник излучения, камеру для образцов (кюветное отделение), монохроматор возбуждения, монохроматор испускания, систему сбора данных и программное обеспечение для получения и анализа данных. Система может быть изготовлена на двойных монохроматорах по запросу.
Cистема OmniFluo обеспечивает измерение как стационарной флуоресценции, так и флуоресценции с разрешением по времени. Использование флеш-лампы с импульсом 2,9 мкс позволяет также измерять фосфоресценцию. Прибор можно настроить для спектральных измерений от ультрафиолетового до инфракрасного спектрального диапазона и для измерений кинетики флуоресценции с временным разрешением от сотен пикосекунд до секунд.
Инструмент отличается исключительной чувствительностью и высоким подавлением постороннего излучения, что очень важно для детектирования слабого сигнала флуоресценции: соотношение сигнал/шум для рамановского спектра воды составляет более чем 10500:1. Микроскоп и криостат предлагаются как дополнительные опции для достижения высокого пространственного разрешения и измерения зависимости параметров флуоресценции от температуры, соотвественно.
Особенности:
- Модульный дизайн – возможность использовать дополнительные каналы и порты для смежных задач.
- Высокое отношение сигнал/шум для рамановского сигнала воды >10500:1.
- Широкий спектральный диапазон эмиссии 200-5500 нм может быть реализован благодаря использованию различных детекторов и сменных дифракционных решеток.
- Заводская коррекция каналов возбуждения и эмиссии.
- Высокая плотность оптической мощности, обеспечиваемая ксеноновым источником 75 Вт (450 Вт – по запросу).
- Дополнительная опция измерения абсолютного квантового выхода флуоресценции.
- Дополнительная опция автоматизированного измерения анизотропии флуоресценции с помощью встраиваемых поляризаторов.
- Возможность использовать внешние лазеры 375/405/542/532/785/1064 нм.
- Отсутствие ограничений по типу интегрируемых лазеров: диодные, твердотельные, волоконные.
- Низкий уровень паразитного излучения обеспечивается перестраиваемым источником света.
- Камера для образцов с возможностью охлаждения до 2 К (при использовании гелиевого криостата).
- Интуитивное и удобное программное обеспечение для измерения стационарной и время-разршенной флуоресценции.
- Фотокатализ.
- Фотодинамическая терапия.
- Анализ перосквитов.
- Тестирование широкозонных полупроводников.
- Анализ органических компонентов.
- Время-разрешенная эмиссионная спектроскопия (TRES).
- FRET визуализация.
- FLIM микроскопия.
- Измерение спектров флуоресценции сцинтилляторов, возбужденных рентгеновским излучением.
- Анализ редкоземельных металлов.
- Изучение квантовых точек и двумерных материалов.
Параметр | Значение | Ед. изм. | |
---|---|---|---|
Спектральный диапазон эмиссии
|
350-2500 (другие диапазоны в пределах 200-5500 по запросу) |
нм | |
Спектральный диапазон возбуждения
|
200-1100 | нм | |
Отношение сигнал/шум (рамановский спектр воды)
|
> 10500:1 | ||
Диапазон измерения времени жизни
|
100 пс - 10 с (зависит от источника) |
|
|
Дополнительные опции
|
Несколько источников возбуждения, измерение ИК спектров поглощения, измерение зависимости спектров от температуры, микроскопические спектральные измерения, измерение квантового выхода |
||
Источник для стационарных измерений
|
ксеноновая лампа 75 Вт, 200-1800 нм, эффективность выше 90% |
|
|
Импульсный источник
|
Микросекундная ксеноновая флеш-лампа, пикосекундный импульсный лазер, пикосекундный импульсный светодиод, источник суперконтинуума, OPO, перестраиваемый по длине волны наносекундный лазер, др. |
|
|
Опциональные источники
|
Непрерывный лазер 808 нм, 980 нм, рентгеновская трубка, твердотельный лазер с диодной накачкой и др. |
||
Схема монохроматоров
|
Черни-Тернера |
|
|
Фокусное расстояние монохроматоров
|
320 или 640 | мм | |
Абсолютная точность измерения длины волны
|
±0,2 | нм | |
Повторяемость измерения длины волны
|
±0,1 |
нм | |
Конфигурация решеток по умолчанию
|
возбуждение: 1200 штр/мм@300 нм, 600 штр/мм@500 нм; эмиссия: 1200 штр/мм@500 нм, 600 штр/мм@750 нм, 300 штр/мм@1250 нм |
||
Тип держателей образцов
|
Держатель кювет, держатель порошкообразных образцов, держатель пленок (опицонально: вращающийся держатель образцов, держатель образца с магнитной мешалкой, держатель образца с подогревом на водяной бане) |
||
Спектральный диапазон ФЭУ
|
185-900 (опционально 185-980,) | нм | |
Опциональные детекторы
|
InGaAs детектор с охлаждением 800-1700 нм или 800-2600 нм, LN-InSb детектор 1-5,5 мкм | ||
Скорость счета счетчика фотонов
|
100 | Mcps | |
Скорость дискретизации счетчика фотонов
|
1 | Мб/с | |
Количество каналов счетчика фотонов
|
4 | ||
Скорость счета счетчика одиночных фотонов с временной корреляцией
|
100 |
Mcps |
|
Частотный диапазон синхронного усилителя
|
50 мкГц - 120 кГц | ||
Измеряемые характеристики в программном обеспечении
|
спектры возбуждения, спектры эмиссии, синхронизованное сканирование возбуждения и эмиссии, время-разрешенное спектральное сканирование, измерение квантового выхода люминесценции, спектральная калибровка, измерение поляризации, температурное картирование |
||
Рекомендуемые размеры оптического стола
|
1800 x 1200 x 800 | мм3 |
- Материаловедение (изучение полупроводниковых материалов, фотовольтаики, полимеров, наноматериалов, нефтехимических продуктов).
- Измерения отражения, поглощения и квантового выхода фосфорных порошков.
- Флуоресцентная ап-конверсия.
- Тестирование дисплеев и OLED.
- Изучение углеродных нанотрубок.
- Биология (тестирование хлорофилла и каротиноидов, изучение белков).
- Медицина (флуоресцентная диагностика злокачественных заболеваний).
- Контроль за окружающей средой.
- Изготовление продуктов питания (контроль качества, исследования и разработка).
Источник излучения для стационарных измерений
В качестве основного источника излучения в спектрофлуориметре по умолчанию используется ксеноновая лампа. Высокостабильная лампа с оптимизированной мощностью 75 Вт обеспечивает высокую плотность мощности и подходит для большинства спектроскопических задач.Опциональные источники излучения: источник суперконтинуума, твердотельные лазеры с диодной накачкой, лампа 450 Вт и др.
Источник излучения для время-разрешенных измерений
Конфигурация OmniFluo990 разработана для время-разрешенных измерений (измерения времени жизни люминесценции). Данная модель подразумевает наличие импульсного источника, синхронизованного с детектирующей частью системы. В качестве источника по умолчанию используется импульсная ксеноновая лампа, что позволяет измерять времена жизни порядка единиц, десятков, сотен микросекунд (фосфоресценция). Более популярной опцией является использование нано- и пикосекундных диодных лазеров с целью осуществления методики TSCPC (время-коррелированный счет фотонов).Доступные длины волн лазеров (уточните при заказе): 375 нм, 405 нм, 450 нм, 520 нм, 637 нм, 640 нм, 655 нм, 785 нм, 808 нм, 852 нм, 915 нм, 940 нм, 980, 1064 нм.
Импульсная лампа, диодный лазер
Другими вариантами для источника возбуждения могут стать оптические параметрические генераторы (OPO) и источники суперконтинуума. Первые позволяют заменить несколько пикосекундных лазеров, а вторые по сути являются заменой ксеноновой лампы с большей мощностью и когерентным излучением.
Оптический параметрический генератор
Монохроматор канала возбуждения
В качестве монохроматора канала возбуждения используется модель Omni-λ3007i. Данный монохроматор имеет один входной порт, герметично соединяемый с источником излучения, опциональной входной порт, выходной порт на камеру с образцом и свободный порт с "заглушкой". Дополнительные порты могут быть оснащены волоконным адаптером или другими аксессуарами.
Монохроматор Omni-λ3007i
Монохроматор канала возбуждения по умолчанию оснащен двумя решетками: 1200 штр/мм на 300 мм, 200-600 нм и 600 штр/мм на 500 мм, 330-1000 нм. По ссылке вы можете выбрать альтернативные решетки (турель монохроматора вмещает 3 решетки).
По запросу мы можем предложить систему, построенную на двойном монохроматоре возбуждения.

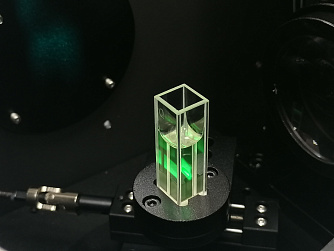

Камера для образцов
Камера содержит удобный отсек для размещения образцов размером 130 см x 130 см. В комплекте с прибором идут три держателя: для твердотельных, порошкообразных и жидких образцов. Опционально доступны держатель с магнитом и держатель с водяным нагревом (water bath holder).Кроме того, доступны следующие опции для камеры: азотный криостат с диапазоном температур 77,2-300 К, гелиевый криостат с охлаждением до 2 К и интегрирующая сфера для измерения абсолютного квантового выхода люминесценции растворов.

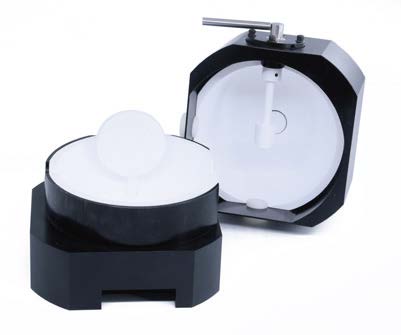

Опции камеры для образцов: криостат, интегрирующая сфера
Монохроматор канала эмиссии
В качестве монохроматора канала эмиссии также используется модель Omni-λ3007i. Данный монохроматор имеет один входной порт, герметично соединяемый с камерой для образцов, опциональной входной порт, два выходных порта для подключения детекторов. Все порты могут быть оснащены волоконным адаптером или другими аксессуарами.
Монохроматор Omni-λ3007i
Монохроматор канала возбуждения по умолчанию оснащен двумя решетками: 1200 штр/мм на 300 мм, 200-600 нм и 600 штр/мм на 500 мм, 330-1000 нм. По ссылке вы можете выбрать альтернативные решетки (турель монохроматора вмещает 3 решетки).
По запросу мы можем предложить систему, построенную на двойном монохроматоре возбуждения.
Детектор
По умолчанию система оснащена охлаждаемым детектором TE-PMT-CR131, работающим в диапазоне 185-900 нм.Дополнительные детекторы:
Модель | Диапазон длин волн | |
TE-PMT-CR131 (ФЭУ) | 185-900 нм | |
TE-PMT-R13456 (ФЭУ) | 900-2600 нм | |
TE-PMT-R2658 (ФЭУ) |
900-2600 нм |
|
DInGaAs1700-TE-PA (фотодетектор) |
900-1700 нм |
|
DInGaAs2600-TE-PA (фотодетектор) |
900-2600 нм |
По запросу система может быть оснащена ФЭУ инфракрасного диапазона. Свяжитесь с нами для обсуждения данной возможности. Сроки поставки могут быть увеличены.
Программное обеспечение
Система поставляется с программным обеспечением для управления монохроматорами (сканированием), а также программным обеспечением спектрофлуориметра Omni-Win.Доступные измерения:
- Стационарные измерения: сканирование возбуждения, сканирование испускания, синхронное сканирование, 3D-сканирование;
- Тестирование переходных процессов: динамическое сканирование, сканирование времени жизни, спектральное сканирование с временным разрешением;
- Обработка данных: расчет квантового выхода, временной срез, сложение спектров, спектральная калибровка, аппроксимация кривых времен жизни;
- Дополнительные функции: поляризационные измерения, сканирование с контролем температуры.
