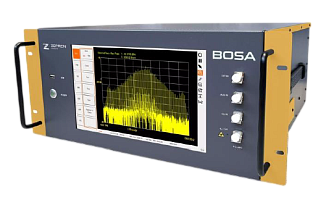

BOSA - бриллюэновский анализатор спектра высокого разрешения
- Спектральный диапазон: O (1265-1345 нм), C (1525-1565 нм) или C+L (1525-1610 нм).
- Разрешение длины волны: 0,08 пм.
- Точность определения длины волны: ± 0,5 пм.
- Динамический диапазон > 80 дБ.
- Встроенный перестраиваемый лазер.
BOSA – один из наиболее современных и продвинутых анализаторов оптического спектра на рынке. Основной принцип работы прибора – спектроскопия вынужденного бриллюэновского рассеяния, запатентованная технология, позволяющая проводить спектральные измерения с разрешением (0,08 пм / 10 МГц) и феноменальным динамическим диапазоном без паразитных эффектов (более 80 дБ) в любом спектральном интервале (O, C или C+L) с высокой скоростью.
Прибор воплощает собой прорыв в области анализа спектра. Его разрешение превышает на три порядка разрешение стандартных спектроскопических приборов, что позволяет изучать ранее недоступные детали спектра. Например, открываются возможности проводить прямое измерение рабочих характеристик и динамических эффектов в следующих системах:
- Системах со сложными форматами модуляции (Найквист WDM, OFDM, 100G, 400G);
- Комбинированных / импульсных источниках излучения.
BOSA – наиболее подходящий прибор для научных сотрудников и инженеров, которые занимаются исследованиями и разработкой новых устройств в области фотоники и оптических схем. Прибор позволяет проводить быстрые и точные измерения, а благодаря высокой степени автоматизации он легко встраивается в уже существующую лабораторную инфраструктуру.
BOSA оснащен внутренним перестраиваемым лазерным источником, что делает прибор полностью самодостаточным и позволяет начинать проведение измерений сразу после включения.
Особенности:
- Оптическое разрешение 10 МГц (0,08 пм).
- Динамический диапазон более 80 дБ.
- O, C или C+L диапазоны длин волн.
- Быстрая скорость сканирования.
- Лучшая точность на рынке - 0,5 пм.
- Широкий набор возможностей автоматизации измерений.
Опции для бриллюэновского анализатора спектра высокого разрешения BOSA:

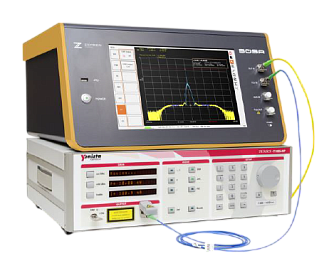

- Option 100: Экономичный вариант без встроенного перестраиваемого лазера, который подразумевает использование другого источника. Узнайте о совместимых моделях по запросу.
- Option 10: Отдельный волоконный вывод для перестраиваемого лазера.
- Option 20: Анализатор пассивных волоконных компонентов. Измерение вносимых и обратных потерь (IL, RL), а также поляризационно зависимых потерь (PDL) при подключении Option 30.
- Option 30: Функции поляриметра. Измерение состояния поляризации.
- Option 40: Измерение фазы и амплитуды сигнала с помощью обратного преобразования Фурье.
| Параметр | Параметр | Ед. Измерения | ||
|---|---|---|---|---|
| Диапазон* | Диапазон С | Диапазон С+L | Диапазон O | - |
| Спектральный диапазон | 1525 - 1565 | 1525 - 1610 | 1265 - 1345 | нм |
| Оптическое разрешение (FWHM) | 10 | МГц | ||
| Точность | ± 0,5 | ± 1 | пм | |
| Динамический диапазон без паразитных эффектов | > 80 | дБ | ||
| Входная мощность | от +13 до -70 | дБм | ||
| Максимальная входная мощность | +20 | дБм | ||
| Чувствительность | -70 дБм / 0,1 | пм | ||
| Точность измерения мощности сигнала | ± 0,5 | дБ | ||
| Время измерения | 1 с на 20 нм интервал | - | ||
Механические и электрические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон рабочих температур | от +15 до +35 | °C |
| Требования к питанию, 50 / 60 Гц | 110 / 220 | В |
| Энергопотребление | до 200 | Вт |
| Размеры |
430 x 230 x 550 460 x 230 x 593 (с ручками) |
мм |
| Масса |
22 |
кг |
| Оптический коннектор | FC / APC* | - |
| Интерфейсы | Ethernet, USB, GPIB | - |
- Измерение спектральных параметров 100G/400G приёмо-передающих модулей.
- Измерение спектральных параметров лазеров с волоконным выводом.
- Анализ спектра излучения систем с сложным форматом модуляции.
- Проведение фазовых измерений (исследование чирпа сигнала, построение глазковой диаграммы).
- Измерение значения отношения сигнал/шум.
- Тестирование пассивных компонентов (IL, RL, PDL).
- Спектральная поляриметрия.
- Измерения параметров излучения в интегральной фотонике.
