3943B - приёмник-контроллер

Приёмник-контроллер 3943B предназначен для измерения параметров сигналов, обнаружения помех. Устройство обладает превосходным качеством приема сигнала и возможностью работы в многоканальном параллельном режиме.
  • Диапазон частот: 9 кГц - 8 ГГц.
  • Полоса анализа: 20 МГц.
  • Время работы от аккумулятора: до 4 ч.

Приёмник-контроллер 3943B имеет множество функций: поиск радиосигнала, перехват, измерение, анализ, демодуляция, пеленгация, определение местоположения и т. д., благодаря чему его можно использовать для мониторинга излучения, измерения зоны покрытия, быстрого обнаружения и определения местоположения источника несанкционированного подключения/помех, а также для выполнения операций, соответствующих спецификациям ITU (радиобезопасность и другие задачи). Приемник имеет полностью сенсорный экран. Пользователи могут удобно выполнять масштабирование отображения результатов, перемещение программных окон, настройку параметров и другие операции с помощью сенсорных жестов.

Основные особенности:

  • Превосходные качество приема сигнала.
  • Многоканальный параллельный режим работы.
  • Сканирование в соответствии с требованиями ITU.
  • Демодуляция сигнала с поддержкой множества форматов модуляции.
  • Обнаружение утечки информации.
  • Ручное/автоматическое пеленгование источников.
  • Функция записи сигнала.
  • Дистанционное управление.
  • Высокоточная синхронизация времени.

Превосходное качество приема сигнала:

  • Широкий диапазон частот мониторинга (9 кГц ~ 8 ГГц) и диапазон частот пеленгации (20 МГц ~ 6 ГГц).
  • Обеспечение максимальной полосы анализа 20 МГц. Даже широкий спектр коротких импульсов или всплесков может быть обнаружен и зафиксирован.
  • Функция полнодиапазонного предварительного выбора радиочастотных характеристик позволяет избежать перегрузки оборудования.

Многоканальная параллельная обработка сигналов:

  • Три параллельных канала обработки сигналов обеспечивают измерение спектра, измерение уровня напряженности поля и функции демодуляции соответственно.
  • Полоса канала измерения спектра в реальном времени может быть установлена от 1 кГц до 20 МГц с 35 шагами от 0,625 Гц до 2 МГц. Приемник может выполнить усреднение, дискретизацию, максимальное или минимальное удержание перед выводом на экран или интерфейсы LAN.
  • Канал измерения уровня напряженности поля имеет 34 различных частотных фильтра, полоса пропускания ПЧ-сигналов составляет от 100 Гц до 20 МГц и может выбираться независимо от ширины полосы спектра.
  • После прохождения частотных фильтров сигнал может быть использован для ЧМ/ФМ демодуляции.

Cхема параллельной многоканальной обработки сигналов


Режимы сканирования в соответствии с рекомендациями ITU:

  • Сканирование на фиксированной частоте

Приемник 3943B может выполнять измерение спектра на фиксированной частоте, отображать информацию об измерениях, такую как уровень сигнала, напряженность поля и смещение частоты, а также комбинировать измерения с функцией демодуляции сигнала. Ширина полосы приема выбирается от 1 кГц до 20 МГц. Полоса приема поддерживает автоматическое масштабирование и ручную настройку для соответствия различным требованиям тестирования.

Доступно отображение карты водопада сигнала в режиме реального времени, различные цветовые режимы отображения, поддержка настройки порогового значения, фильтрация сигнала ниже порогового значения для удобства наблюдения.

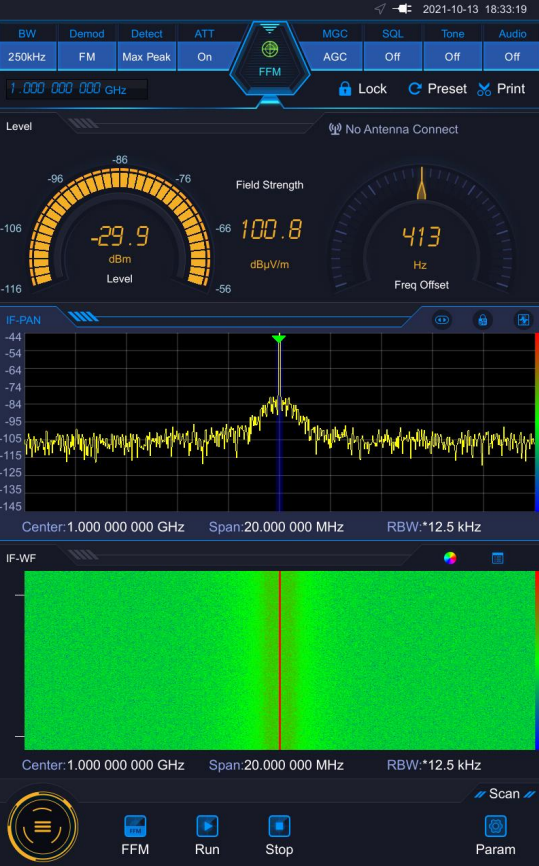

Сканирование на фиксированной частоте

  • Панорамное сканирование

3943В поддерживает панорамное сканирование в диапазоне частот от 9 кГц до 8 ГГц с полосой разрешения от 100 Гц до 2 МГц для быстрого сканирования сигнала, а так же дифференциальный режим для удобного наблюдения за изменениями сигнала и быстрого обнаружения паразитного сигнала.

Панорамное сканирование можно использовать с функцией приема фиксированной частоты для выбора точки основной частоты на панорамном диапазоне, а информацию о этой точке частоты можно быстро сопоставить с окном спектра сигнала. Когда панорамное сканирование прекращается, начинает работать прием на фиксированной частоте, которую можно плавно переключать для быстрого наблюдения.

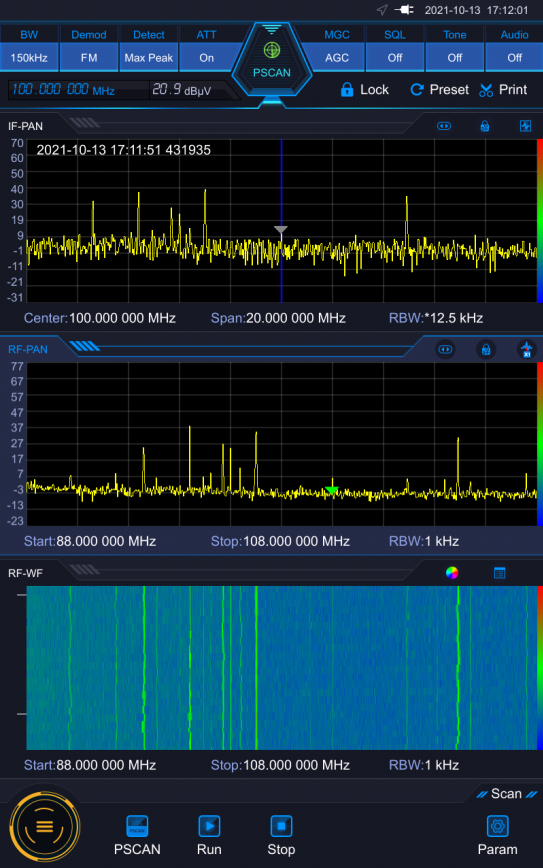

Режим панорамного сканирования 3943В

  • Частотная развертка

Установив диапазон полосы частот сканирования и ступенчатое переключение частот, измеренная полоса частот делится на несколько частотных точек, а затем эти частотные точки сканируются с одинаковыми параметрами, включая: полосу пропускания, уровень шумоподавления, время задержки, режим демодуляции, затухание, количество сканирований и т. д. Функция приема фиксированной частоты работает параллельно с функцией сканирования на фиксированной частоте.

В режиме частотной развертки приемник может осуществлять сканирование частоты в диапазоне частот от 9 кГц до 8 ГГц. Шаг частоты может быть выбран в диапазоне от 1 Гц до 100 МГц, поддерживая прямое и обратное сканирование.

Установив уровень шумоподавления, можно управлять состоянием задержки развертки по частоте для фильтрации сигналов, которые меньше уровня шумоподавления.

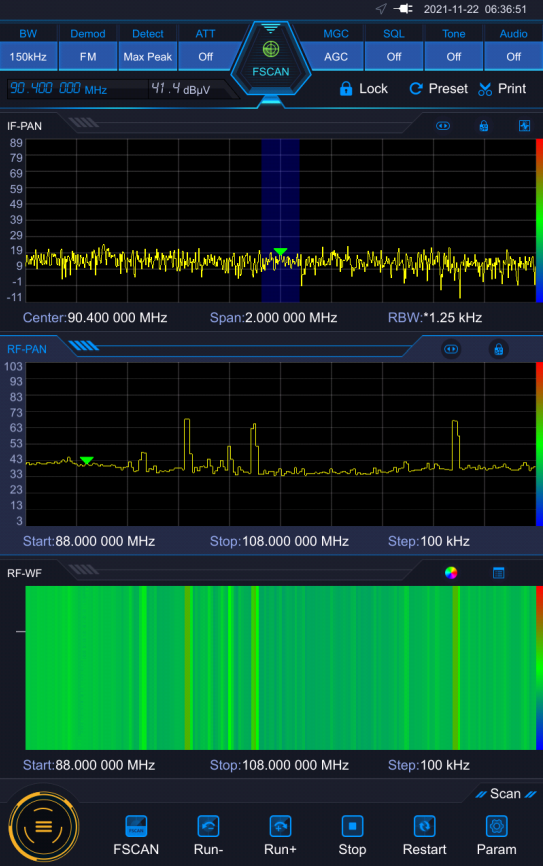

Функция частотной развертки 3943В

  • Сканирование по списку

Приемник 3943В может осуществлять сканирование по списку заданных частот. Функция сканирования фиксированной частоты и функция сканирования списка также работают параллельно. Отличие от развертки по частоте состоит в том, что параметры сканирования по списку в каждой частотной точке могут быть установлены произвольно, включая центральную частоту, полосу пропускания, режим демодуляции, значение затухания, значение шумоподавления, и т. д. Список сканируемых частот может включать до 1000 точек, поддерживая прямое и обратное сканирование.


Режим сканирования по списку 3943В

Демодуляция сигнала с поддержкой нескольких форматов:

  • Форматы сигналов, поддерживающих демодуляцию: FM/PM/AM/LSB/USB/ISB/CW/PULSE/IQ.
  • Поддерживает полосу демодуляции до 20 МГц, полоса пропускания демодуляции может быть установлена от 100 Гц до 20 МГц.
  • Автоматическая регулировка частоты (AFC) для автоматического отслеживания принимаемых сигналов в пределах полосы демодуляции.
  • Возможность контроля усиления позволяет пользователям получить наилучшую демодуляцию при сложных условиях сканирования и может переключается между автоматической регулировкой усиления (AGC) и и ручной регулировкой усиления (MGC).

Функция демодуляции сигнала 3943В

Обнаружение утечки видео и его восстановление:

  • Наличие возможности обнаруживать утечку видеосигнала и восстанавливать его.
  • Поддерживаемый формат компьютерного видеосигнала — HDMI.
  • Возможность восстановления и стабилизации изображения.

Ручное пеленгование источника излучения с помощью направленной антенны:

  • Диапазоны частот направленной антенны: 9 кГц - 20 МГц, 20 МГц - 200 МГц, 200 МГц - 500 МГц, 500 МГц - 8 ГГц.
  • Функция визуального отображения интенсивности сигнала на 360 градусов с автоматическим выделением максимального уровня.
  • Наличие встроенной карты местности для удобного обнаружения сигнала.

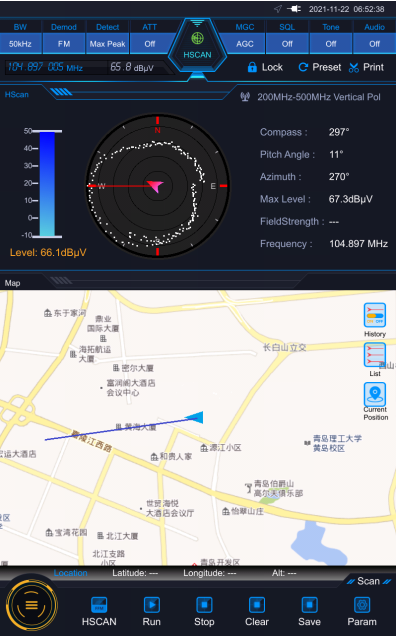

Режим пеленгования сигнала с помощью направленной антенны

Автоматическое пеленгование источника излучения с помощью многоэлементной направленной антенны:

  • Диапазоны частот многоэлементной направленной антенны: 20 МГц - 1,3 ГГц, 700 МГц - 6 ГГц.
  • Алгоритм одноканального корреляционного интерферометра.
  • Максимальная ширина полосы радиопеленгации 20 МГц.
  • Наличие встроенной карты местности для удобного обнаружения сигнала.

Подключение 3943В к многоэлементной антенне

Функция позиционирования источника сигнала:

  • Позиционирование источника сигнала по результатам пеленгации.
  • Результаты пеленгации и позиционирования могут быть визуально отображены на встроенной карте.

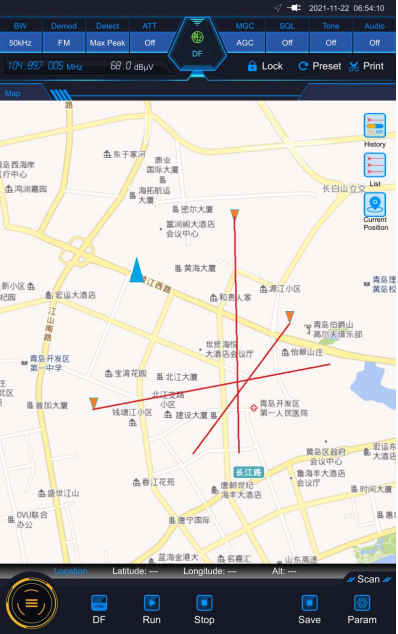

Режим позиционирования источника сигнала

Функция записи и воспроизведения результатов измерений:

  • Возможность записи результатов измерений.
  • Данные могут быть записаны во внутреннюю память или на внешнюю SD-карту.
  • Возможность воспроизведения записанных данных.

Экспорт данных измерений:

  • Передача результатов измерений через интерфейс LAN: уровень сигнала, спектральные характеристики, синфазная и квадратурная составляющие сигнала.
  • Передача данных IQ сигнала с поддержкой полосы анализа до 20 МГц.

Высокоточная синхронизация:

  • Поддержка функции синхронизации времени Beidou/GPS, точность временных меток больше 100 нс, погрешность позиционирования в GPS 0,01 мм/км.
  • Может использоваться для создания систем позиционирования TDOA и систем совместной работы с несколькими устройствами.

Компактный дизайн и удобное программное обеспечение:

  • 10,1-дюймовый широкоэкранный сенсорный ЖК-дисплей без кнопок.
  • Поддержка различных общих операций с экранными жестами, удобных для пользователей.
  • Поддержка многооконного отображения.

Параметр Значение Ед. Измерения
Модель 3943B -
Диапазон частот 9 кГц - 8 ГГц -
Максимальный уровень входного сигнала Диапазон частот Значение дБм
9 кГц - 30 МГц -13
20 МГц - 3,6 ГГц
(режим низких искажений)
+3
20 МГц - 3,6 ГГц
(режим низкого шума)
-24
3,6 ГГц - 8 ГГц -24
Коэффициент стоячей волны по напряжению Диапазон частот Значение -
9 кГц - 5,8 ГГц < 2.5
5,8 ГГц - 8 ГГц < 4.0
Средний уровень шума спектрального канала Диапазон частот Значение дБм
9 кГц - 100 кГц ≤ -125
100 кГц - 1 МГц ≤ -151
1 МГц - 20 МГц ≤ -155
20 МГц - 80 МГц (режим низкого шума) ≤ -154
80 МГц - 1,5 ГГц (режим низкого шума) ≤ -160
1,5 ГГц - 3,6 ГГц (режим низкого шума) ≤ -155
20 МГц - 3,6 ГГц (режим низких искажений) ≤ -128
3,6 ГГц - 5,8 ГГц ≤ -158
5,8 ГГц - 7,5 ГГц ≤ -154
7,5 ГГц - 8 ГГц ≤ -151
Фазовый шум Смещение частоты Типичное значение дБн/Гц
10 кГц (несущая 21 МГц) < -115
100 кГц (несущая 21 МГц) < -117
10 кГц (несущая 500 МГц) < -95
100 кГц (несущая 500 МГц) < -95
10 кГц (несущая  3,4 ГГц) < -92
100 кГц (несущая 3,4 ГГц) < -92
Чувствительность AM демодуляции Диапазон частот Типичное значение дБм
9 кГц - 30 МГц ≤ -105.5
30 МГц - 1,5 ГГц ≤ -110
1,5 ГГц - 3,6 ГГц ≤ -106
3,6 ГГц - 8 ГГц ≤ -102
Чувствительность ФМ демодуляции Диапазон частот Типичное значение дБм
9 кГц - 30 МГц ≤ -103
30 МГц - 1,5 ГГц ≤ -111
1,5 ГГц - 3,6 ГГц ≤ -107
3,6 ГГц - 8 ГГц ≤ -102
Точка перехвата третьего порядка Диапазон частот Типичное значение дБм
9 кГц - 30 МГц > 18
20 МГц - 650 МГц (режим низкого шума) > -10
650 МГц - 2,5 ГГц (режим низкого шума) > -11.5
2,5 ГГц - 3,6 ГГц (режим низкого шума) > -8
20 МГц - 1,5 ГГц (режим низких искажений) > 15
1,5 ГГц - 3,6 ГГц (режим низких искажений) > 15
3,6 ГГц - 4,7 ГГц > -8
4,7 ГГц - 8 ГГц > -6
Подавление помех зеркальной частоты Диапазон частот Заявленное значение Типичное значение дБ
20 МГц - 3,6 ГГц (режим низкого шума) > 90 > 60
20 МГц - 3,6 ГГц (режим низких искажений) > 80 > 60
3,6 ГГц - 8 ГГц > 70 > 70
Подавление промежуточных частот Диапазон частот Типичное значение дБ
20 МГц - 3,6 ГГц (режим низкого шума) > 80
20 МГц - 3,6 ГГц (режим низких искажений) > 65
3,6 ГГц - 8 ГГц > 90
Переизлучение гетеродина < -89 дБм
Скорость панорамного сканирования > 2 Гц/с
Точность амплитуды > ±1,5 (15°C - 35°C)
> ±3 (0°C - 50°C)
дБ
Диапазоны отображения спектра ПЧ 1 кГц, 2 кГц, 5 кГц, 10 кГц, 20 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц -
Ширина полос демодуляции 100 Гц, 150 Гц, 300 Гц, 600 Гц, 1 кГц, 1,5 кГц, 2,1 кГц, 2,4 кГц, 2,7 кГц, 3,1 кГц, 4 кГц, 4,8 кГц, 6 кГц, 9 кГц, 12 кГц, 15 кГц, 30 кГц, 50 кГц, 120 Гц, 150 кГц, 250 кГц, 300 кГц, 500 кГц, 800 кГц, 1 МГц, 1,25 МГц, 1,5 МГц, 2 МГц, 5 МГц, 8 МГц, 10 МГц, 12,5 МГц, 15 МГц, 20 МГц -
Режимы демодуляции AM, FM, PM, CW, LSB, USB, ISB, PULSE, IQ -
Размер 289 × 182,5 × 69 (без ремешка) мм
Вес < 3,5 кг
Источник питания Питание от аккумулятора и адаптера питания
AC 100~240V, 50~60Hz
-
Потребляемая мощность < 30 Вт
Рабочая температура 0 - 50 °C
Температура хранения -40 - 70 °C
Входной разъем Тип N (гнездовой), импеданс 50 Ом -

  • Радиочастотный мониторинг.
  • Поиск источника помех.
  • Тестирование покрытия радиосигнала.
  • Оценка безопасности передачи сигнала.
  • Поиск несанкционированных подключений к линии.
  • РЧ-анализ для разведки местности.

Модель Описание
3943B Приёмник-контроллер. Диапазон частот: 9 кГц - 8 ГГц.
3943B-001 Опция: добавление функции панорамного сканирования.
3943B-002 Опция: добавление функции горизонтального сканирования (вместе с опцией 014 добавляет возможность поиска источника сигнала).
3943B-003 Опция: добавление функции измерения напряженности поля.
3943B-004 Опция: добавление функции восстановления видеосигнала HDMI.
3943B-005 Опция: добавление функции записи и восстановления сигнала (только с опцией 008).
3943B-006 Опция: добавление функции позиционирования на карте местности (требуется опция 008).
3943B-007 Опция: добавление встроенного модуля антенны GPS/Beidou.
3943B-008 Опция: добавление карты памяти microSD с объемом памяти 128 Гб.
3943B-009 Опция: внешний аттенюатор 10 дБ, максимальная входная мощность 2 Вт.
3943B-010 Опция: внешний аттенюатор 20 дБ, максимальная входная мощность 2 Вт.
3943B-011 Опция: внешний аттенюатор 30 дБ, максимальная входная мощность 2 Вт.
3943B-012 Опция: внешний аттенюатор 40 дБ, максимальная входная мощность 2 Вт.
3943B-013 Опция: внешний аттенюатор 40 дБ, максимальная входная мощность 25 Вт.
3943B-014 Опция: добавление четырех направленных антенных модуля (9 кГц - 30 МГц, 20 МГц - 200 МГц, 200 МГц - 500 МГц, 500 МГц - 8 ГГц) и кейса для транспортировки.
3943B-016 Опция: добавление режима определения(пеленгации) сигнала.
3943B-017 Опция: добавление антенны пеленгации с диапазоном 20 МГц - 1,3 ГГц.
3943B-018 Опция: добавление антенны пеленгации с диапазоном 700 МГц - 6 ГГц.
3943B-020 Опция: конструкция с металлическим корпусом для монтажа в стойку.
