6362D - анализатор оптического спектра

Анализатор оптического спектра 6362D отличается оптимальной комбинацией параметров: широким рабочим спектральным диапазоном, высоким разрешением и динамическим диапазоном. Прибор имеет сенсорный экран.
  • Минимальное спектральное разрешение: 20 пм.
  • Рабочий диапазон длин волн: 600-1700 нм.
  • Динамический диапазон: 76 дБ.
  • Чувствительность: -90 дБм.
  • Поддержка пространственного ввода оптического излучения.
  • Встроенный источник оптического излучения.

Производитель:  CEYEAR TECHNOLOGIES

Оптический спектроанализатор 6362D обладает высоким разрешением, широким динамическим диапазоном и высокой скоростью проведения измерений. Является идеальным инструментом для работы в диапазоне 600-1700 нм, тестирования DWDM компонентов и оптических усилителей. Может быть также использован для анализа оптических активных и пассивных компонентов, таких как LED, FP-LD, DFB-LD, оптических передатчиков и ВБР.

Спектральное разрешение

Оптический спектроанализатор 6362D поддерживает различные настройки разрешения с гибкой перестройкой. Минимальное разрешение лучше, чем 20 пм.

Различное спектральное разрешение.jpg

Рабочий интерфейс 6362D

Функция поиска пика

Оптический спектроанализатор поддерживает точный адаптивный алгоритм определения параметров пиков. Удобство и адаптивность позволяют быстро проводить необходимый анализ.

Поиск пика.jpg

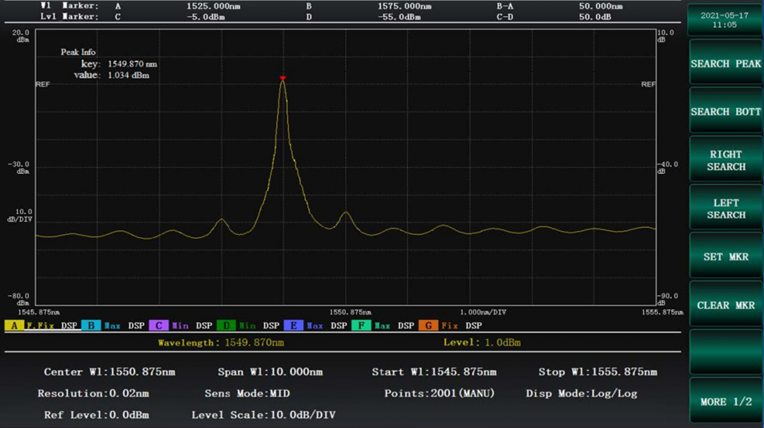

Функция поиска пика

Анализ спектральных характеристик одиночной продольной моды лазера

6362D поддерживает различные функции определения параметров оптического спектра. Для лазерных источников оптического излучения с единичной продольной модой, таких как DFB-LD, инструмент позволяет использовать два метода порогового анализа и вычисление коэффициента подавления боковых гармоник. Эти методы позволяют эффективно и точно оценивать значение центральной длины волны, ширину оптического спектра и коэффициент подавления боковых гармоник источников излучения.

Анализ коэффициента подавления.jpg

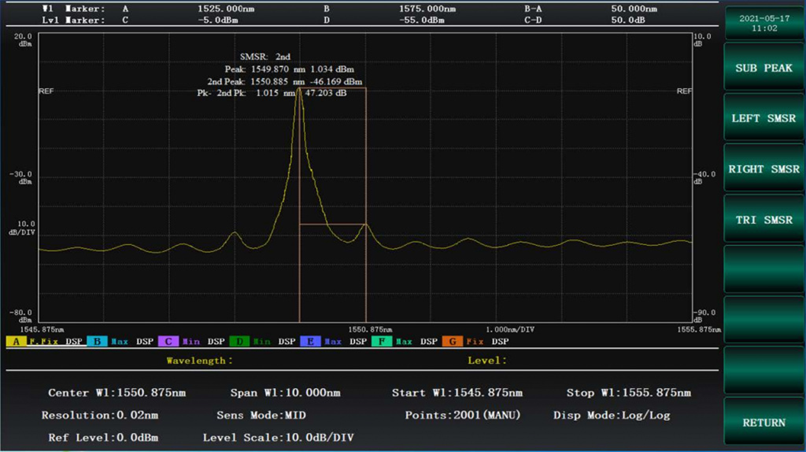

Вычисление коэффициента подавления боковых гармоник DFB-LD

Анализ спектральных характеристик лазерных источников излучения с большим количеством продольных мод

Для задач, связанных с анализом спектра излучения таких источников, как FP-LD, инструмент позволяет использовать три метода: анализ потерь nдБ, анализ огибающей и среднеквадратичный анализ. Эти методы позволяют точно оценить центральную длину волны и ширину оптического спектра источников излучения с большим количеством продольных мод.

Много модjpg.jpg

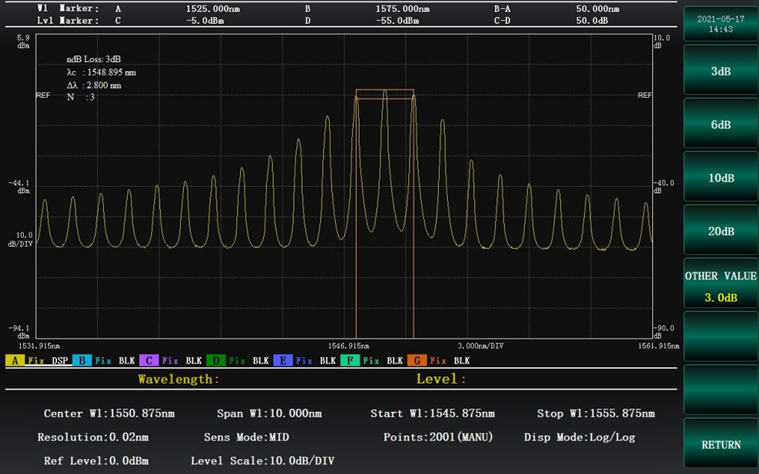

Анализ характеристик спектра излучения FP-LD методом nдБ потерь

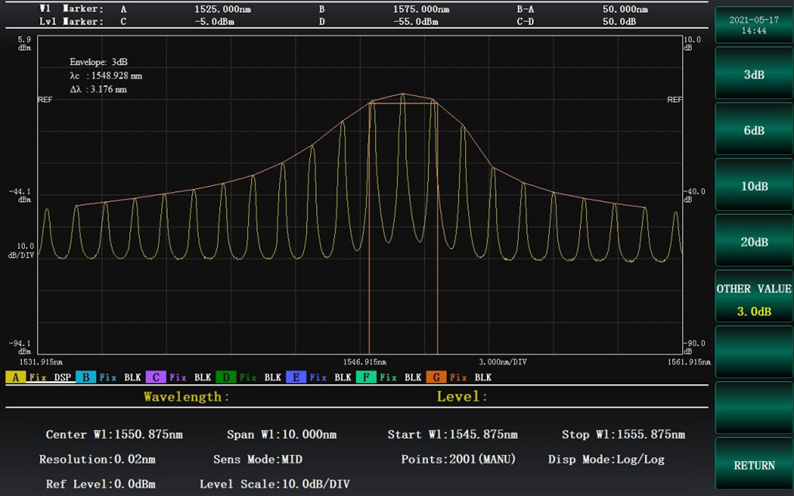

Анализ характеристик спектра излучения FP-LD методом огибающей

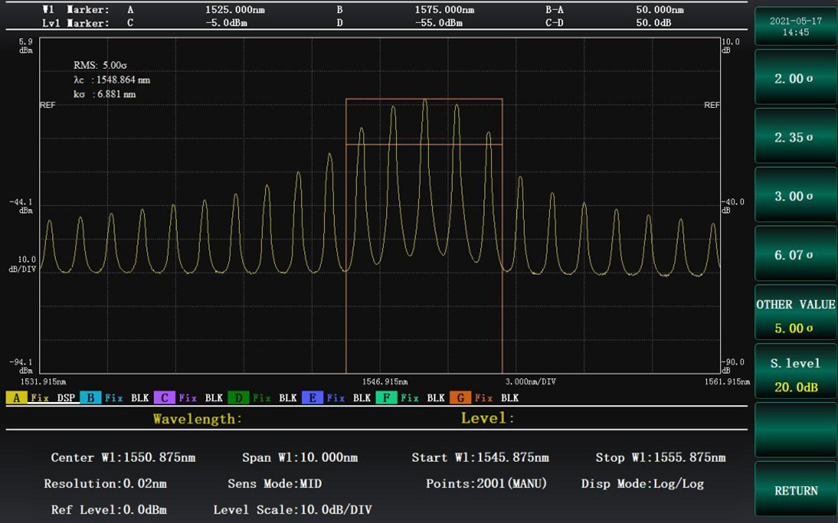

Анализ характеристик спектра излучения FP-LD среднеквадратичным методом

Функции анализа характеристики оптоэлектронных устройств

Спектроанализатор 6362D способен проводить тестирование лазерных модулей различных типов, таких как LED, FP-LD, DFB-LD и LD.

В дополнение к измерению характеристик полупроводниковых источников оптического излучения, прибор включает в себя функции измерения поляризационной модовой дисперсии оптических волокон, параметров WDM компонентов (таких как фильтры), волоконных усилителей и др. Изображение ниже демонстрирует стандартное применение в WDM анализе.

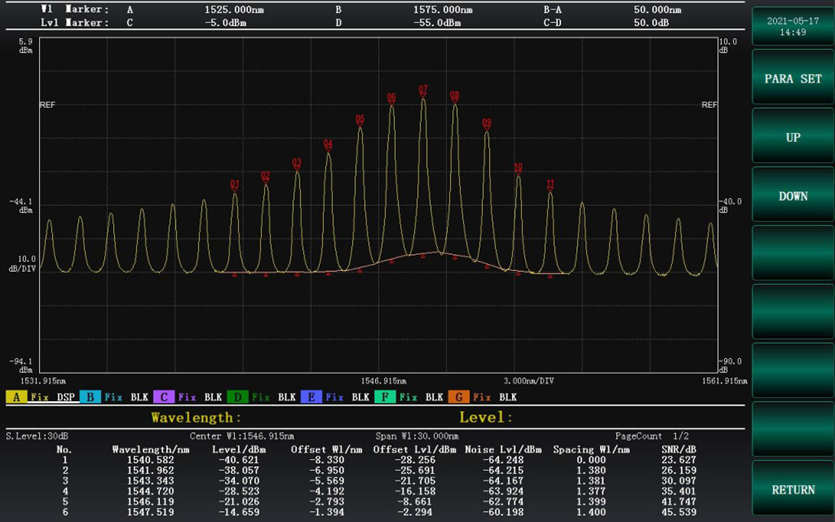

Пример анализа оптического спектра с WDM

Основные характеристики

  • Минимальное спектральное разрешение: 20 пм.
  • рабочий диапазон длин волн: 600-1700 нм.
  • Динамический диапазон: 76 дБ.
  • Чувствительность: -90 дБм.
  • Поддержка пространственного ввода оптического излучения.
  • Встроенный источник оптического излучения.
  • Многофункциональное ПО для эффективного анализа оптического спектра.
  • Сенсорный экран с диаметром 12.1 дюймов.

Основные применения

  • Измерение спектральных характеристик ИОС (интегрально-оптических схем)
  • Измерение спектральных характеристик FP-LD
  • Измерение спектральных характеристик DFB-LD
  • Измерение спектральных характеристик передатчиков
  • Измерение спектральных характеристик оптоэлектронных систем.


Различные применения спектроанализатора 6362D



Параметр Значение Ед. Измерения
Спектральный диапазон 600 - 1700 нм
Диапазон сканирования 0.2 - 1100 нм
Точность определения длины волны (1520 - 1620 нм) ± 0.02 нм
Точность определения длины волны (1450 - 1520 нм) ± 0.04 нм
Точность определения длины волны (весь спектральный диапазон) ± 0.10 нм
Линейность определения длины волны (1520 - 1580 нм) ± 0.01 нм
Повторяемость (2 минуты) ± 0.005 нм
Устанавливаемое разрешение по длине волны 0.02 - 2 нм
Минимальное разрешение 0.001 нм
Количество точек выборки 101 - 50001, AUTO шт.
Установка чувствительности по оптической мощности NORMAL, MID, HIGH1, HIGH2, HIGH3 -
Чувствительность 1300 - 1620 нм 1000 - 1300 нм 600 - 1000 нм дБм
-90 -85 -60
Максимальный уровень мощности вводимого оптического излучения +20 дБм
Максимальный безопасный уровень мощности вводимого оптического излучения +25 дБм
Точность определения мощности оптического излучения ± 0.4
(1310/1550 нм, мощность: -20 дБм, чувствительность: MID)
дБ
Линейность определения мощности ± 0.05
(мощность: от -50 дБм до +10 дБм)
дБ
Равномерность мощности 1520 - 1580 нм 1450 - 1520 нм 1580 - 1620 нм дБ
± 0.1 ± 0.2 ± 0.2
Поляризационная зависимость ± 0.05 (1550 нм)
± 0.08 (1310 нм)
дБ
Динамический диапазон Разрешение: 0.02 нм Разрешение: 0.05 нм Разрешение: 0.1 нм дБ
60 (пик ± 0.2 нм)
46 (пик ± 0.1 нм)

73 (пик ± 1 нм)
63 (пик ± 0.4 нм)
52 (пик ± 0.2 нм)

60 (пик ± 0.4 нм)
46 (пик ± 0.2 нм)
Подавление постороннего излучения 76 дБ
Потери на отражение (APC) 35 дБ
Применимый тип ОВ SM (9.5/125 мкм), GI (50/125 мкм), GI (62.5/125 мкм), ОВ с большим диаметром сердцевины (до 200 мкм)  -
Варианты оптического вывода DFB источник излучения (С-диапазон)
DFB/FP источник излучения (1550 нм / другие)
SLED (различные диапазоны)
SLED + C2H2 (газовая ячейка)
 Возможность использования других источников излучения
-
Экран 12.1 дюймовый сенсорный -
Встроенная память 128 Гб
Разъёмы USB/Ethernet/GPIB/RS232C/VGA -
Рабочий диапазон температур 0 - 40 °C
Рекомендуемый рабочий диапазон температур 18 - 28 °C
Габариты (ШхВхД) 426 х 221 х 450 мм
Масса 19 кг
Питание 100 / 240 В
50 / 60 Гц
-
Максимальное потребление мощности 100 Вт




  • Разработка оптоэлектронных устройств
  • Интегральная фотоника
  • Производство оптических усилителей
  • Анализ спектра пропускания компонентов
  • Проведение научных исследований.

Модель Описание
6362D Анализатор оптического спектра, 600-1700 нм, разрешение: до 0.02 нм, чувствительность: до -90 дБм
6362D-S02 Опция анализатора оптического спектра 6362D, +/- 10 пм (1520-1580 нм)
6362D-H02 Опция анализатора оптического спектра 6362D, встроенный источник излучения SLED, >1 мВт
6362D-H03 Опция анализатора оптического спектра 6362D, калибровочный источник излучения SLED+C2H2 (газовая ячейка), 1550 нм, >1 мВт
