3986 - анализаторы шумов

3986 - серия анализаторов шума с широким диапазоном частот. Они могут измерять коэффициент шума и усиления, частотные преобразования сигнала, а также поддерживает функцию автоматического измерения коэффициента шума многокаскадных преобразователей.
  • Широкий диапазон частот от 10 МГц до 50 ГГц.
  • Высокая чувствительность: < -162 дБм/Гц.
  • Функция компенсации потерь.
  • Поддержка контроля внешнего источника шума.

Серия анализаторов шума 3986 включает в себя модели 3986A (10 МГц - 4 ГГц), 3986D (10 МГц - 18 ГГц), 3986E (10 МГц - 26,5 ГГц), 3986F (10 МГц - 40 ГГц) и 3986H (10 МГц - 50 ГГц). Ключевыми особенностями серии являются широкий диапазон частот, высокочувствительный прием, удобный пользовательский интерфейс, двухканальный HD-дисплей с большим экраном, различные внешние интерфейсы подключения, поддержка функции контроля внешнего источника шума и т. д. Анализатор может измерять коэффициент шума и коэффициент усиления, частотные преобразования сигнала, а также поддерживает функцию автоматического измерения коэффициента шума многокаскадных преобразователей. Пользовательский интерфейс интуитивно понятен и имеет множество настроек режимов измерения. Комплексная функция компенсации потерь может компенсировать потери, возникающие в измерительном канале до и/или после тестируемого устройства с помощью фиксированных или табличных форм. Анализаторы коэффициента шума имеют встроенный калькулятор погрешности измерения коэффициента шума. Функция анализа с граничным значением сигнализирует о пройденном/не пройденном тесте, упрощая определение пройденного/не пройденного теста.

Удобные для пользователя функции позволяют легко проводить точные измерения, наблюдать и сохранять их результаты в различных форматах. Анализаторы 3986 могут широко использоваться в исследованиях, разработках, производстве и испытаниях электронного оборудования для радаров, связи, навигации и т. д.

Ключевые особенности:

  • Широкий частотный диапазон.
  • Высокая чувствительность.
  • Двухканальный HD дисплей с большим экраном.
  • Режим измерения усиления и частотного преобразования.
  • Функция измерения с одной и двумя боковыми полосами.
  • Комплексная функция компенсации потерь.
  • Функция анализа с граничным значением.
  • Множество интерфейсов подключения.
  • Поддержка контроля внешнего источника шума.

Широкий частотный диапазон

Коаксиальная интегрированная частота анализаторов шума серии 3986 охватывает диапазон 10 МГц - 50 ГГц, где можно выбрать 5 конфигураций для различных требований пользователя к тестированию различных полос. С внешними модулями расширения частоты MMW диапазон частот измерения коэффициента шума может быть расширен до 110 ГГц.

Высокочувствительный прием и высокоточные измерения

Оптимальная чувствительность приема достигает -170 дБм/Гц, при полнодиапазонной чувствительности приема до -162 дБм/Гц. Анализатор использует технологии автоматической настройки и точной калибровки, которые улучшают усиление канала. Линейность в пределах диапазона измерения мощности шума остается не более ± 0,1 дБ.

Двухканальный HD дисплей и интерфейс на английском языке

Анализатор имеет рабочий интерфейс на английском языке и 10,1-дюймовый ЖК-дисплей, который может отображать в трех форматах: графики, таблицы и отображение счетчиков. В режиме отображения графика он может одновременно отображать результаты измерения двух произвольных параметров, которые изменяются вместе с частотой, таких как коэффициент шума, Y-фактор, коэффициент усиления и эквивалентная входная шумовая температура.

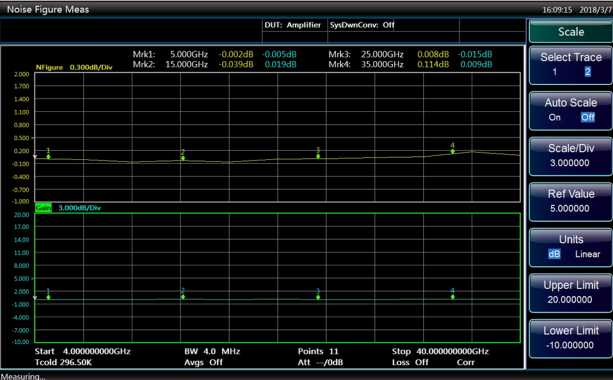

Интерфейс анализатора шума 3986


Режим измерения усилителя, повышающего и понижающего преобразователя

Базовый режим измерения усилителя используется для измерения коэффициента шума и коэффициента усиления тестируемого устройства, которое относится к категории усилителей в частотном диапазоне анализаторов коэффициента шума. Измерение расширенного диапазона частот в режиме понижающего преобразователя используется для измерения коэффициента шума и коэффициента усиления усилителя, частота которого превышает частотный диапазон анализаторов коэффициента шума. Также 3986 поддерживает автоматическое сканирование и измерение коэффициента шума многокаскадных преобразователей.



Режим измерения усилителя


Функция измерения с одной и двумя боковыми полосами

Анализатор имеет возможность настройки, управления и обработки данных для измерения боковой полосы (включая верхнюю боковую полосу и нижнюю боковую полосу). При измерении коэффициента шума параметры боковой полосы должны быть такими же, как и у тестируемого устройства.

Комплексные функции компенсации потерь

Потери в измерительном канале могут быть компенсированы с помощью фиксированной или табличной формы шума до и/или после измерения, что значительно улучшит точность измерения коэффициента шума тестируемой системы.

Гибкие функции обработки файлов и таблиц

Типы файлов и таблиц, которые могут обрабатываться анализаторами шума серии 3986, включают предельные значения, таблицу коэффициента избыточного шума, файлы трассировки, файлы состояния, списки частот, таблицу компенсации потерь и изображения экрана. В целях обработки пользовательских данных файлы и таблицы можно редактировать, сохранять, загружать и удалять.

Функция сигнализации о достижении граничного значения

Функция сигнализации о достижении граничного значения и уведомления о пройденном/не пройденном тесте упрощает использование анализатора на производственной линии. Типы предельных значений включают верхние и нижние пределы. Пара верхних и нижних пределов может быть установлена индивидуально для каждого канала отображения. Когда результаты измерения превышают предельный диапазон, прибор выводит уведомление «Limit fail» красным цветом.


Функция сигнализации о достижении граничного значения


Поддержка контроля внешнего источника шума

Предоставляются стандартные и интеллектуальные интерфейсы привода источника шума. Стандартный интерфейс режима контроля внешнего источника обеспечивает импульсное напряжение привода +28 В для поддержки источников шума различных производителей. Анализаторы коэффициента шума могут идентифицировать подключение интеллектуального источника шума и автоматически загружать данные коэффициента избыточного шума. Анализатор также может обнаруживать изменения температуры окружающей среды для температурной коррекции коэффициента шума, чтобы повысить скорость и точность измерений.

Основные технические характеристики
Частотный диапазон 10 МГц - 4 ГГц/18 ГГц/26,5 ГГц/40 ГГц/50 ГГц -
Точность опорной частоты ± <0,2 ppm (23°C ± 3°C) -
Точность настройки частоты Диапазон частот Типовое значение -
10 МГц - 4 ГГц ± <(ошибка опорной частоты + 100 кГц)
4 ГГц - 50 ГГц ± <(ошибка опорной частоты + 400 кГц)
Диапазон измерения коэффициента шума 0 - 30 (ENR: 12 - 17) дБ
Погрешность измерения коэффициента шума ± <0.1 дБ
Диапазон измерения усиления -20 - 40 дБ
Погрешность измерения усиления ± <0.17 дБ
Входной коэффициент стоячей волны Диапазон частот Типовое значение -
10 МГц - 4 ГГц < 1.90: 1
4 ГГц - 18 ГГц < 2.10: 1
18 ГГц - 26,5 ГГц < 2.40: 1
26,5 ГГц - 40 ГГц < 2.40: 1
4 ГГц - 18 ГГц < 2.40: 1
Коэффициент собственного шума
Диапазон частот Типовое значение дБ
10 МГц - 4 ГГц < 8.0
4 ГГц - 18 ГГц < 7.5
18 ГГц - 26,5 ГГц < 8.0
26,5 ГГц - 40 ГГц < 10.0
4 ГГц - 18 ГГц < 12.0
Неравномерность джиттера < 0.17 дБ
Напряжение возбуждения источника шума <1,0 (источник шума выключен) В
28,0 ± 0,10 (источник шума включен)

 Общие технические характеристики
Рабочая температура 0 - 40 °C
Температура хранения -40 - 70 °C
Диапазон высот 4600 м
Электромагнитная совместимость GJB 3947A-2009 положение 3.9.2
-
Безопасность Требуется соблюдение сертификата безопасности GJB 3947A-2009, положение 3.10.
1) Сопротивление между входом питания и корпусом (переключатель питания во включенном положении) должно быть не менее 100 МОм при стандартном атмосферном давлении и не менее 2 МОм во влажной среде.
2) При подаче 1500 В переменного тока между входом питания и шасси не должно быть никаких явлений, таких как пробой, перекрытие и мерцание.
3) При работе ток утечки между шасси и землей не должен превышать 3,5 мА.
-
Источник питания 220 В, 50 Гц
99 - 121 Vrms, (50 - 60/440) Гц
198 - 242 Vrms, (50 - 60) Гц
-
Дисплей 1280×800, XGA, 10.1" -
Хранилище данных Твердотельный диск 160 Гб
Поддержка стандартных запоминающих устройств USB 2.0
-
Вес 23 (34 в транспортировочном кейсе) кг
Размер 426×177×460 (кроме ручки, дна, накладки и бокового ремешка), допуск ±10.
510×190×534 (включая ручку, дно, накладку и боковой ремень), допуск ±10.
мм
Гарантия 18 месяцев -
Среднее время безотказной работы ≥ 5000 ч
Интервал калибровки Рекомендуемый интервал калибровки составляет один год. Услуги по калибровке должны предоставляться специализированными учреждениями. -

Интерфейсы передней панели
ВЧ входной разъем Модель Тип разъема -
3986A 3.5 мм (male)
3986D 3.5 мм (male)
3986E 3.5 мм (male)
3986F 2.4 мм (male)
3986H 2.4 мм (male)
Выход стандартного источника шума BNC (female) -
Выход интеллектуального источника шума Многожильный разъем -
Интерфейс USB2.0 Для подключения мыши, клавиатуры, обновления программного обеспечения и резервного копирования данных -

Интерфейсы задней панели
Интерфейс клавиатуры Стандартный интерфейс PS/2 для подключения клавиатуры -
Видео-интерфейс Интерфейс VGA для подключения мониторов -
Интерфейс LAN Стандартный RJ-45, 1000Base-T для обновления программного обеспечения и дистанционного управления -
Интерфейс GP-IB Разъем шины IEEE-488, 24-контактный штекер (код GP-IB: SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, C0) для дистанционного управления -
Интерфейс USB2.0 Для подключения мыши, клавиатуры, обновления программного обеспечения и резервного копирования данных. -
Опорный вход 10 МГц Сопротивление 50 Ом, адаптер BNC (female), диапазон амплитуд -5 дБм - 10 дБм
-
Опорный выход 10 МГц Сопротивление 50 Ом, адаптер BNC (female), выходная амплитуда ≥ 0 дБм -
Триггерный вход BNC (female) -
Триггерный выход 1 BNC (female) -
Триггерный выход 2 BNC (female) -
Выход блока обнаружения BNC (female) -

  • Измерения характеристик усилителей.
  • Измерение шума широкополосных сигналов.
  • Измерение повышающего/понижающего преобразователя.
  • Квантовые технологии и исследования.

Модель Описание
3986A Анализатор шума. Диапазон частот: 10 МГц - 4 ГГц.
3986D Анализатор шума. Диапазон частот: 10 МГц - 18 ГГц.
3986E Анализатор шума. Диапазон частот: 10 МГц - 26.5 ГГц.
3986F Анализатор шума. Диапазон частот: 10 МГц - 40 ГГц.
3986H Анализатор шума. Диапазон частот: 10 МГц - 50 ГГц.
3986-H01 Опция: транспортировочный кейс с ручкой.
3986-H98 Опция: английская версия.
16603 Опция: стандартный источник шума серии 16603.
16604 Опция: умный источник шума серии 16604.
711XX Опция: коаксиальный переходник для подключения к источнику шума.
BNC (m) -BNC (m) Опция: кабель для подключения анализатора к источнику шума.
Multi-core cable Опция: кабель для подключения анализатора к умному источнику шума.
