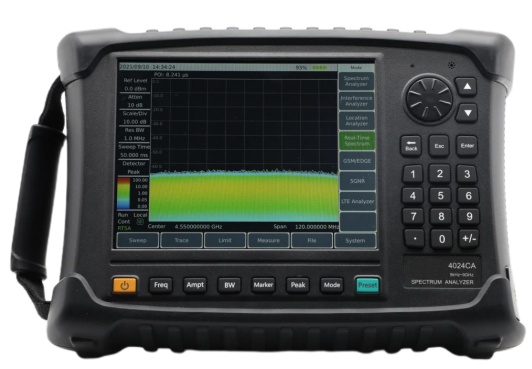

4024CA - анализаторы спектра

4024CA - широкополосный портативный анализатор спектра в режиме реального времени, предназначенный для полевых испытаний. Его полоса пропускания может достигать 120 МГц.
  • Диапазон частот: 9 кГц - 9 ГГц.
  • Средний уровень шума: -163 дБм.
  • Фазовый шум(смещение 100 кГц, несущая 1 ГГц): -115 дБн/Гц.
  • Полоса разрешения: 1 Гц - 10 МГц.

Портативный анализатор спектра 4024CA имеет функции анализа спектра в реальном времени, анализа демодуляции 5G NR,LTE FDD/TDD, GSM/EDGE сигналов, анализа направления сигнала, а также функции измерения напряженности поля, мощности канала, занимаемой полосы пропускания, мощности соседнего канала, демодуляции звука, гармонического искажения, маски спектрального излучения. Он оснащен емкостным сенсорным экраном с 8,4-дюймовым ЖК-дисплеем для облегчения работы пользователя.

Анализатор спектра 4024CA может использоваться для отладки, установки и обслуживания оборудования мобильной связи, беспроводной связи, радаров, спутниковой связи и другого оборудования, анализа демодуляции сигнала беспроводной связи, пеленгации источника помех и определения местоположения на карте, широкополосной модуляции или переходного сигнала. тестовый анализ. В других областях он может предоставить относительно полное решение для тестирования спектра внешнего поля пользователя.

Основные характеристики:

  • Широкий диапазон частот: от 9 кГц до 9 ГГц.
  • Конфигурации с полнодиапазонными предусилителями.
  • Низкий средний уровень шума: -163 дБм.
  • Низкий фазовый шум: -115 дБн/Гц (смещение 100 кГц, несущая 1 ГГц).
  • Входная точка TOI: +13 дБм (типичное значение).
  • Точность амплитуды: ±1,3 дБ.
  • Функция анализа спектра в реальном времени.
  • Максимальная полоса пропускания для анализа в реальном времени: 120 МГц.
  • Полоса разрешения: 1 Гц ~ 10 МГц (шаг 1/3), 20 МГц.
  • Захват сигналов IQ 512 МГц.
  • Различные функции измерения: анализатор спектра, анализатор помех (спектрограмма, RSSI), RTSA, демодуляция 5G NR, демодуляция LTE FDD/TDD, функция демодуляции GSM/EDGE и т. д.
  • Измерение множества параметров сигнала: напряженность поля, мощность канала, занимаемая полоса пропускания, коэффициент мощности соседнего канала, отношение несущей к шуму, маска излучения.
  • Режим ночного отображения результатов.
  • Диапазон рабочих температур: -10℃ - 50℃.
  • Питание от аккумулятора или по проводу.

Функции измерения



Измерение спектра сигнала

Режим анализа интерференции

Режим направленного анализа

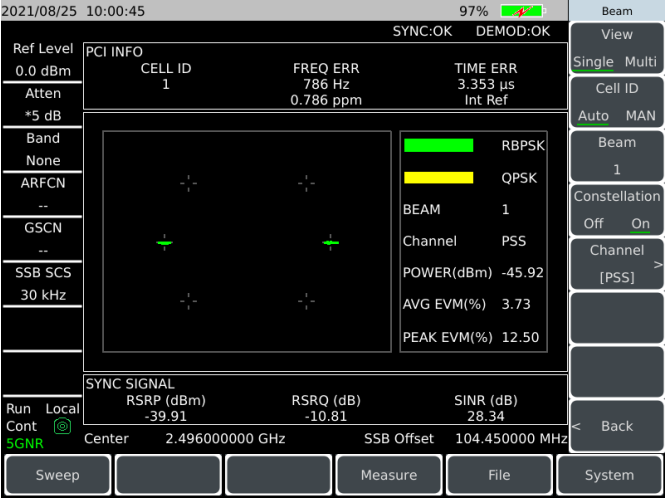

Демодуляция 5G сигнала

Демодуляция GSM/EDGE сигнала

Измерения параметров сигнала



Измерение мощности и ширины канала

Измерение мощности и ширины канала


Измерение коэффициента мощности соседнего канала

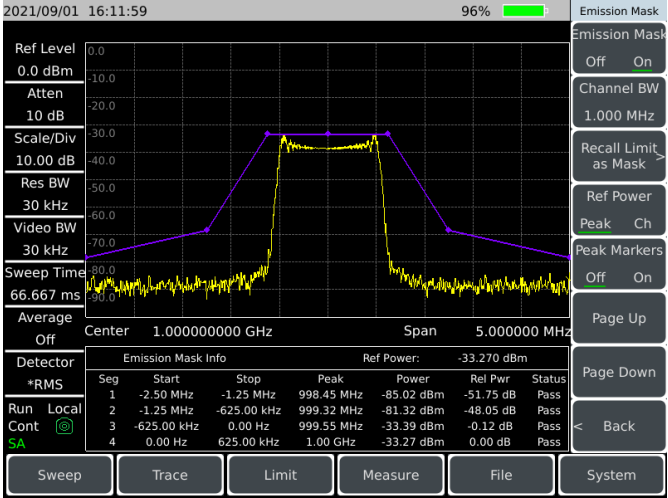

Измерение маски излучения



Параметр Значение
Ед. Измерения
Модель 4024CA -
Частотный диапазон 9 кГц - 9 ГГц -
Разрешение по частоте 1 Гц
Характеристики частотного
диапазона
Частота: 10 МГц
Скорость старения: ± 0,5 ppm/год
Начальная точность частоты: ± 0,3 ppm
    Температурная стабильность: ± 0,1 ppm (-10 ℃ - 50 ℃)
-
Время развертки Диапазон: 10 мкс - 6000 с (нулевая амплитуда)
Точность: ± 2,00% (нулевая амплитуда)
-
Точность считывания частоты ±(считанная частота × опорная частота +2% × полоса обзора + 10% × ширина полосы разрешения) -
Амплитуда Диапазон: 0 Гц (нулевая амплитуда), 100 Гц - 9 ГГц  частота модели
Точность: ± 2,0%
-
Разрешение по полосе пропускания 1 Гц - 10 МГц (1-3 шага), 20 МГц -
Полоса пропускания видеосигнала 1 Гц - 10 МГц (1-3 шага), 20 МГц -
Однополосный фазовый шум
(центр. частота 1 ГГц)
Смещение частоты Типичное значение дБн/Гц
10 кГц ≤ -108
100 кГц ≤ -110
1 МГц ≤ -118
10 МГц ≤ -129
Отображаемый средний уровень шума
(затухание на входе 0 дБ, полоса пропускания 1 Гц,
20℃ - 30℃)
Диапазон частот Без предусилителя С предусилителем дБм
2 МГц - 3 ГГц ≤ -140 ≤ -160
3 ГГц - 9 ГГц ≤ -138 ≤ -157
Остаточный отклик Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 9 ГГц ≤ -82 ≤ -95
Искажение второй гармоники
(затухание 0 дБ, входной сигнал -30 дБм)
Диапазон частот Типичное значение дБм
50 МГц - 5,2 ГГц ≥ 10
5.2 ГГц - 9 ГГц ≥ 12
Абсолютная точность амплитуды
(входной сигнал 0 дБм - 50 дБм, все настройки автоматические,
20 ℃ - 30 ℃, 30 минут предварительного нагрева)
± 1,3 дБ
Входной аттенюатор Диапазон затухания: 0 - 30, шаг 5 дБ
Пиковый уровень непрерывного входа + 27 (затухание ≥ 10 дБ)
дБм
+ 20 (затухание < 10 дБ)
+ 10 (с предусилителем)
Нулевой уровень сигнала Диапазон: -150 дБм - 30дБм
Погрешность преобразования: ± 1,20 дБ
-
Размеры 314 х 218 х 91 (без учета ручки, подставки для ног, нижних ножки)
338 х 218 х 460 (включая ручку, подставку для ног, нижние ножки)
-
Вес ≤ 4,6 кг
Рабочая температура -10 - 50 (рабочая температура батареи 0 - 45)
Температура хранения -40 - 70 (температура хранения батареи -20 - 60)
Электромагнитная совместимость Соответствует требованиям GJB3947A-2009 3.9.1 -
Источник питания Источник питания переменного тока: вход 100–240 В переменного тока, 50/60 Гц
Литий-ионный аккумулятор: 10,8 В
-
Время работы от батареи 2 ч
Потребляемая мощность ≤40 Вт

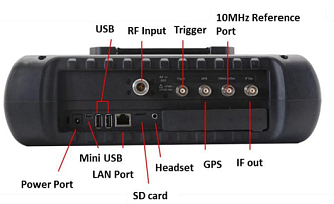

Разъем тестирования Разъем типа N (female) -
Разъемы подключения Вход/выход опорного сигнала 10 МГц: разъем BNC (female)
Внешний триггерный вход: разъем BNC (female)
Выход ПЧ: разъем BNC (female)
Вход GPS-антенны: разъем BNC (female)
-

  • Комплексная оценка производительности базовых станций беспроводной связи.
  • Полевые испытания и диагностика передатчиков и приемников сигнала.
  • Мониторинг широкополосного спектра, распознавание помех.
  • Квантовые технологии и исследования.

Модель Описание
4024CA Анализатор спектра и сигнала. Диапазон частот: 9 кГц - 9 ГГц.
4024CA-001 Опция: английская комплектация.
4024CA-002 Опция: руководство пользователя на китайском языке.
4024CA-003 Опция: руководство пользователя на английском языке.
4024CA-004 Опция: руководство по программированию на китайском языке.
4024CA-005 Опция: руководство по программированию на английском языке.
4024CA-006 Опция: адаптер питания.
4024CA-007 Опция: перезаряжаемая литий-ионная батарея.
4024CA-009 Опция: микро SD-карта с объемом памяти 8 Гб.
4024CA-010 Опция: функция GPS и BEIDOU.
4024CA-016 Опция: добавление функции анализатора помех.
4024CA-019 Опция: добавление функции развертки по списку.
4024CA-020 Опция: добавление третьего или четвертого сигнала ПЧ с нулевым диапазоном (можно выбрать только один).
4024CA-021 Опция: ZE9080 А направленная антенна с диапазоном частот: 9 кГц - 20 МГц (требуется опция 025).
4024CA-022 Опция: ZE9080 B направленная антенна с диапазоном частот: 20 МГц - 200 МГц (требуется опция 025).
4024CA-023 Опция: ZE9080 С направленная антенна с диапазоном частот: 200 МГц - 500 МГц (требуется опция 025).
4024CA-024 Опция: ZE9080 D направленная антенна с диапазоном частот: 500 МГц - 8 ГГц (требуется опция 025).
4024CA-025 Опция: антенный усилитель ZE9080 с диапазоном частот: 10 кГц - 8 ГГц, включает опцию 050 (требуется опция 021/022/023/024).
4024CA-028 Опция: защитная сумка.
4024CA-029 Опция: рюкзак для транспортировки.
4024CA-030 Опция: защитный чехол.
4024CA-038 Опция: добавление функции анализа помех (требуется опция 010 и 050).
4024CA-041 Опция: всенаправленная штыревая антенна с диапазоном частот: 700 МГц - 2700 МГц.
4024CA-042 Опция: направленная антенна 700 МГц - 4 ГГц.
4024CA-043 Опция: направленная антенна 700 МГц - 6 ГГц.
4024CA-044 Опция: направленная антенна 680 МГц - 10 ГГц.
4024CA-046 Опция: направленная антенна 400 МГц - 4 ГГц.
4024CA-047 Опция: направленная антенна 400 МГц - 6 ГГц.
4024CA-048 Опция: направленная антенна 380 МГц - 10 ГГц.
4024CA-050 Опция: внешний электронный компас (требуется опция 038).
4024CA-051 Опция: всенаправленная антенна с диапазоном частот: 680 МГц - 6 ГГц.
4024CA-052 Опция: всенаправленная антенна с диапазоном частот: 300 МГц - 8 ГГц.
4024CA-053 Опция: удлинительная штыревая антенна VHF/UHF с частотными диапазонами 140 МГц/430 МГц.
4024CA-054 Опция: пассивная направленная антенна с диапазоном частот: 700 МГц - 4 ГГц.
4024CA-055 Опция: пассивная направленная антенна с диапазоном частот: 700 МГц - 6 ГГц.
4024CA-056 Опция: пассивная направленная антенна с диапазоном частот: 680 МГц - 10 ГГц.
4024CA-060 Опция: радиочастотный кабель N/SMA-JJ (2 м).
4024CA-061 Опция: радиочастотный кабель N/SMA-JJ (1 м).
4024CA-067 Опция: транспортировочный кейс для антенны ZE9080.
4024CA-068 Опция: добавление функции спектрального анализа в реальном времени.
4024CA-069 Опция: добавление функции демодуляции 5G сигналов.
4024CA-070 Опция: добавление функции измерения времени стробирования.
4024CA-071 Опция: добавление функции демодуляции LTE сигналов.
4024CA-072 Опция: добавление функции демодуляции GSM/EDGE сигналов.
4024CA-073 Опция: расширение аналоговой полосы пропускания до 120 МГц.
4024CA-074 Опция: встроенные карты местности (требуется опция 010).
