4957 - портативные многофункциональные анализаторы

Портативные анализаторы серии 4957 разработаны для измерения и обслуживания кабельных и антенных систем, могут использоваться для проверки параметров отражения ВЧ-устройств и компонентов в научных исследованиях, обучении и производстве.
  • Диапазон частот: 30 кГц - 40 ГГц.
  • Разрешение: 1 кГц.
  • USB, LAN и другие интерфейсы для программного управления и передачи данных.
  • Сенсорный высококонтрастный 8,4'' ЖК дисплей.

Микроволновые анализаторы 4957B/D/E/F, работающие в диапазоне частот 6,5 ГГц/18 ГГц/26,5 ГГц/40 ГГц, объединяют в себе множество функций, таких как двухпортовый векторный сетевой анализ, тестирование кабельных и антенных устройств, измерение векторного напряжения, анализ спектра (мощность канала, мощность соседнего канала, занимаемая полоса пропускания, анализ помех и расчет частоты), измерение напряженности поля и мощности, предоставляя вам мощные комплексные возможности тестирования.

Основные характеристики

  • Анализаторы 4957B/D/E/F способны проводить стандартный векторный анализ и измерять полные 4S-параметры благодаря широкому частотному диапазону от 30 кГц до 6,5 ГГц /18 ГГц/26,5 ГГц и от 50 МГц до 40 ГГц. Эти приборы могут тестировать S-параметры различных устройств, таких как усилители, фильтры, аттенюаторы, дуплексеры и другие. Они предоставляют возможность измерения логарифмической, линейной, фазовой и групповой задержки, полного сопротивления, КСВ и других параметров, отображая результаты в разных форматах, включая полярную координату.


  • Анализаторы 4957 B/D/E/F способны работать в широком спектре частот от 100 кГц до 6,5 ГГц /18 ГГц/26,5 ГГц/40 ГГц, что включает в себя анализ спектра, напряженности поля, мощности канала, занимаемой полосы пропускания, соотношения мощностей соседних каналов, анализ помех и подсчет частоты. Они могут отображать три графика одновременно и предлагают различные дополнительные режимы детектора, такие как стандартный, выборочный, положительный пик, отрицательный пик и среднее значение. Анализаторы также оснащены функциями анализа помех, спектрограммы, построения каскадного графика, записи и воспроизведения данных.

  • Микроволновые анализаторы 4957B/D/E/F могут быть использованы в качестве тестеров кабельных и антенных линий связи. Они позволяют измерять обратные потери, КСВ, полное сопротивление, потери в кабеле и расстояние до места повреждения кабелей, фидеров и других тестируемых устройств. Измерение обратных потерь и расстояния до места повреждения помогает определить конкретную причину снижения производительности всей системы в кабельно-антенной системе подачи сигналов. Для удобства использования в анализаторах 4957B/D/E/F встроены некоторые общие параметры кабеля и системы подачи сигналов.

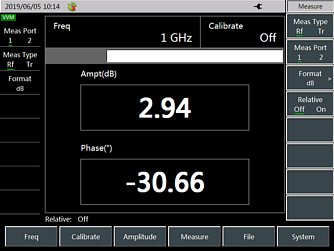

  • Могут точно измерять электрическую длину и фазовый сдвиг тестируемых устройств, а также проводить тесты на отражение и пропускание.

  • Опция: возможность использовать с USB-датчиками непрерывной мощности серии 872XX и могут измерять мощность в радиочастотном/микроволновом диапазоне.

  • Опция: мониторинг и измерение мощности через порт ввода спектра в диапазоне частот от 9 кГц до 6,5 ГГц, а также от 100 кГц до 18 ГГц, 26,5 ГГц и 40 ГГц.

  • Анализаторы серии 4957 также могут использоваться для измерения напряжённости поля вместе с соответствующими тестовыми антеннами 89101A/B/C/D. Это делает их незаменимыми для мониторинга электромагнитной обстановки в космосе и управления радиосвязью. Поддержка пользовательских антенн.

  • Анализ в соответствии с таблицей.
  • Поддержка верхних и нижних ограничительных линий.
  • Функция энергосбережения в режиме ожидания.
  • Предусмотрены 8 независимых индикаторов, которые могут отображать параметры положения курсора, а также выполнять поиск максимальных, минимальных или пиковых значений.
  • Автоматическое обновление программного обеспечения с USB-диска.

Параметр Значение Ед. измерения
Модель 4957B 4957D/E 4957F
Анализ антенной линии связи
Диапазон частот 30·103 - 6,5·109 30·103 - 18·109
30·103 - 26,5·109
50·106 - 40·109 Гц
Точность частоты ±1×10-6
Гц
Уровень мощности Большой, маленький
Точки развертки
11 - 10001
Коэффициент направленности ≥ 40 (30 кГц - 6,5 ГГц)
≥ 40 (2 МГц - 500 МГц)
≥ 36 (500 МГц - 9 ГГц)
≥ 32 (9 ГГц - 18 ГГц)
≥ 30 (18 ГГц - 26,5 ГГц)
≥ 35 (50 МГц - 500 МГц)
≥ 32 (500 МГц - 18 ГГц)
≥ 30 (18 ГГц - 26,5 ГГц)
≥ 40 (26,5 ГГц - 40 ГГц)
дБ
Векторный анализ цепей Диапазон частот 30·103 - 6,5·109 30·103 - 18·109
30·103 - 26,5·109
50·106 - 40·109 Гц
Точность частоты ±1×10-6
Гц
Уровень мощности Большой, маленький, ручной
Погрешность выходной мощности ± 2,5 (10 МГц - 6,5 ГГц)
± 2,5 (10 МГц - 26,5 ГГц)
± 2,5 (10 МГц - 26,5 ГГц)
± 3,0 (26,5 ГГц - 40 ГГц)
дБ
Эффективное соответствие источника
≥ 33 (300 кГц - 6,5 ГГц)
≥ 37 (2 МГц - 500 МГц)
≥ 30 (500 МГц - 9 ГГц)
≥ 28 (9 ГГц - 18 ГГц)
≥ 25 (18 ГГц - 26,5 ГГц)
≥ 30 (50 МГц - 500 МГц)
≥ 25 (500 МГц - 18 ГГц)
≥ 22 (18 ГГц - 26,5 ГГц)
≥ 18 (26,5 ГГц - 40 ГГц)
дБ
Корреляция передачи
± 0,08 (300 кГц - 6,5 ГГц)
± 0,25 (2 МГц - 500 МГц)
± 0,29 (500 МГц - 9 ГГц)
± 0,33 (9 ГГц - 18 ГГц)
± 0,35 (18 ГГц - 26,5 ГГц)
± 0,25 (50 МГц - 500 МГц)
± 0,29 (500 МГц - 9 ГГц)
± 0,33 (9 ГГц - 18 ГГц)
± 0,35 (18 ГГц - 26,5 ГГц)
± 0,40 (26,5 ГГц - 33 ГГц)
± 0,50 (33 ГГц - 40 ГГц)
дБ
Корреляция отражений
± 0,06 (300 кГц - 6,5 ГГц)
± 0,10 (2 МГц - 500 МГц)
± 0,13 (500 МГц - 9 ГГц)
± 0,14 (9 ГГц - 18 ГГц)
± 0,21 (18 ГГц - 26,5 ГГц)
± 0,10 (50 МГц - 500 МГц)
± 0,13 (500 МГц - 9 ГГц)
± 0,14 (9 ГГц - 18 ГГц)
± 0,21 (18 ГГц - 26,5 ГГц)
± 0,25 (26,5 ГГц - 33 ГГц)
± 0,30 (33 ГГц - 40 ГГц)
дБ
Динамический диапазон системы
≥ 95 (300 кГц - 6,5 ГГц)
≥ 85 (2 МГц - 18 ГГц)
≥ 80 (18 ГГц - 26,5 ГГц)
≥ 85 (50 МГц - 18 ГГц)
≥ 80 (18 ГГц - 26,5 ГГц)
≥ 75 (26,5 ГГц - 33 ГГц)
≥ 65 (33 ГГц - 40 ГГц)
дБ
Коэффициент направленности ≥ 40 (300 кГц - 6,5 ГГц)
≥ 40 (2 МГц - 500 МГц)
≥ 36 (500 МГц - 9 ГГц)
≥ 32 (9 ГГц - 18 ГГц)
≥ 30 (18 ГГц - 26,5 ГГц)
≥ 35 (50 МГц - 500 МГц)
≥ 32 (500 МГц - 18 ГГц)
≥ 30 (18 ГГц - 26,5 ГГц)
≥ 28 (26,5 ГГц - 40 ГГц)
дБ
Измерение мощности Диапазон частот 9·103 - 6,5·109 100·103 - 26,5·109 100·106 - 40·109 Гц
Диапазон мощности -80...+20 -60...+20 -50...+20 дБм
Режим анализа спектра Диапазон частот 9·103 - 6,5·109 100·103 - 26,5·109 100·103- 40·109 Гц
Разрешение по полосе пропускания 10 Гц - 10 МГц (1,3,10 шагов)
погрешность преобразования (3 дБ):
± 10%: 1 кГц - 10 МГц
1 Гц - 5 МГц (1,3,10 шагов)
погрешность преобразования (3 дБ):
± 10%: 3 кГц - 3 МГц
± 15%: 5 МГц

Полоса пропускания видеосигнала 1 Гц - 10 МГц (1,3,10 шагов) 1 Гц - 5 МГц (1,3,10 шагов)
Отображаемый средний уровень шума
Предусилитель (выключен) ≤ -135 (2 МГц - 10 МГц)
≤ -140 (10 МГц - 3 ГГц)
≤ -138 (3 ГГц - 6,5 ГГц)
≤ -135 (2 МГц - 4,5 ГГц)
≤ -131 (4,5 ГГц - 7 ГГц)
≤ -127 (7 ГГц - 13 ГГц)
≤ -120 (13 ГГц - 18 ГГц)
≤ -116 (18 ГГц - 26,5 ГГц)
≤ -135 (2 МГц - 4,5 ГГц)
≤ -131 (4,5 ГГц - 7 ГГц)
≤ -127 (7 ГГц - 13 ГГц)
≤ -120 (13 ГГц - 18 ГГц)
≤ -116 (18 ГГц - 26,5 ГГц)
≤ -113 (26,5 ГГц - 40 ГГц)
дБм
Предусилитель (включен) ≤ -150 (2 МГц - 10 МГц)
≤ -160 (10 МГц - 3 ГГц)
≤ -157 (3 ГГц - 6,5 ГГц)
≤ -151 (2 МГц - 4,5 ГГц)
≤ -147 (4,5 ГГц - 7 ГГц)
≤ -145 (7 ГГц - 13 ГГц)
≤ -140 (13 ГГц - 18 ГГц)
≤ -138 (18 ГГц - 26,5 ГГц)
≤ -151 (2 МГц - 4,5 ГГц)
≤ -147 (4,5 ГГц - 7 ГГц)
≤ -145 (7 ГГц - 13 ГГц)
≤ -140 (13 ГГц - 18 ГГц)
≤ -138 (18 ГГц - 26,5 ГГц)
≤ -135 (26,5 ГГц - 40 ГГц)
дБм
Фазовый шум (CF = 1 ГГц)
≤ -108 @10 кГц
≤ -112 @100 кГц
≤ -118 @1 МГц
≤ -102 @30 кГц
≤ -99 @100 кГц
≤ -110 @1 МГц
дБн/Гц
Абсолютная точность амплитуды ± 1,8 ± 2,0 (10 МГц - 18 ГГц)
± 2,3 (18 ГГц - 26,5 ГГц)
± 2,0 (10 МГц - 18 ГГц)
± 2,3 (18 ГГц - 26,5 ГГц)
± 2,7 (26,5 ГГц - 40 ГГц)
дБ
Остаточный отклик Кроме 3200 МГц
≤ -95 ( с включенным предусилителем)
≤ -82
≤ -80 ≤ -70 дБм
Безопасный уровень входного сигнала +27 дБм
Тип тестового порта
N-тип (female) N-тип (female)/3,5 мм (male) 2,4 мм (male)
Источник питания Перезаряжаемый литий-ионный аккумулятор или адаптер питания
Напряжение питания ≤ 30, 45 (без зарядки батареи) Вт
Рабочая температура -10 ... +5 ºС
Температура хранения -40 ... +70 ºС
Масса 5,3 (без батареи) кг
Размеры 315 х 220 х 102 (без опоры и ручки) мм

  • Анализ производительности и обслуживание кабельных и антенных систем.
  • Полевые инженерные установки.
  • Отладка, ежедневное техническое обслуживание и ремонт различной СВЧ-электроники.
  • Радиолокация, связь, радио и телевидение.
  • Измерение коэффициента стоячей волны напряжения, возвратных потерь, характеристического импеданса и фазы.
  • Контроль характеристик квантовых состояний.

Модель Описание
4957B Портативный многофункциональный анализатор. Диапазон частот 9 кГц/30 кГц - 6,5 ГГц.
4957D Портативный многофункциональный анализатор. Диапазон частот 100 кГц/30 кГц - 18 ГГц.
4957E Портативный многофункциональный анализатор. Диапазон частот 100 кГц/30 кГц - 26,5 ГГц.
4957F Портативный многофункциональный анализатор. Диапазон частот 100 кГц/50 МГц - 40 ГГц.
4957B-01 Опция: Руководство пользователя (китайский язык).
4957B-02 Опция: Руководство по программированию (китайский язык).
4957B-03 Опция: Руководство пользователя (английский язык).
4957B-04 Опция: Руководство по программированию (английский язык).
4957B-S01 Опция: Проверка антенной линии связи (программное обеспечение).
4957B-S02 Опция: Векторный вольтметр (программное обеспечение).
4957B-S03 Опция: Измерение мощности USB (программное обеспечение, датчик мощности USB отдельно).
4957B-S04 Опция: Анализ помех (программное обеспечение).
4957B-S05 Опция: AM/FM/PM анализатор.
4957B-S06 Опция: Сканирование нескольких каналов.
4957B-S07 Опция: Измерение напряженности поля (программное обеспечение, антенна отдельно).
4957B-S08 Опция: Функция графического отображения помех (программное обеспечение). Требуется опция S10.
4957B-S09 Опция: Анализ сигналов (программное обеспечение).
4957B-S10 Опция: Контроль энергопотребления (программное обеспечение).
4957B-S11 Опция: GPS-позиционирование (программное обеспечение, включая GPS-антенну).
4957B-S12 Опция: Программное обеспечение для электронной калибровки.
4957B-H02 Опция: AC-DC адаптер.
GSA3SA1 Опция: Перезаряжаемый аккумулятор.
20201A Опция: Коаксиальный калибровочный комплект N-типа на 50 Ом, до 9 ГГц (АС).
20201B Опция: Коаксиальный калибровочный комплект N-типа на 50 Ом, до 9 ГГц (DС).
GORE-OSZKUZKU0240 Опция: Тестовый кабель, N-тип, male-male.
GORE-OSZKUZKV0240 Опция: Тестовый кабель, N-тип, female-male.
87302AZ Опция: Тестовый кабель, N/N-JJ, 60 см.
87302BA Опция: Тестовый кабель, N/N-KJ, 60 см.
87230 Опция: USB датчик мощности (CW), 9 кГц - 6 ГГц.
87231 Опция: USB датчик мощности (CW), 10 МГц - 18 ГГц.
87232 Опция: USB датчик мощности (CW), 50 МГц - 26,5 ГГц.
87233 Опция: USB датчик мощности (CW), 50 МГц - 40 ГГц.
87234D Опция: USB датчик мощности, пиковое/среднее значение, 50 МГц - 18 ГГц.
87234E Опция: USB датчик мощности, пиковое/среднее значение, 50 МГц - 26,5 ГГц.
87234F Опция: USB датчик мощности, пиковое/среднее значение, 50 МГц - 40 ГГц.
ZE9080 Опция: Антенна, 9 кГц - 8 ГГц.
ZE9080A Опция: Антенна, 9 кГц - 20 МГц.
ZE9080B Опция: Антенна, 20 МГц - 200 МГц.
ZE9080С Опция: Антенна, 200 МГц - 500 МГц.
ZE9080D Опция: Антенна, 500 МГц - 8000 МГц.
89901 Опция: Рупорная антенна, 1 ГГц - 18 ГГц.
AV6.354.1005 Опция: Рукоятка в сборе, для антенны 89902.
71522D Опция: Аттенюатор, 40 дБ, 25 Вт.
71523C Опция: Аттенюатор, 40 дБ, 50 Вт.
71524C Опция: Аттенюатор, 40 дБ, 100 Вт.
20402 Опция: Электронная калибровка анализатора 300 кГц~18 ГГц.
AV6.873.1005 Опция: Мягкий рюкзак для переноски.
AV6.876.1071 Опция: Бокс из алюминиевого сплава для транспортировки.
AV6.875.1023 Опция: Влагозащитный бокс для транспортировки.
4957B-H031 Опция: Интерфейс на английском языке.
ZE9080-1 Опция: Бокс для транспортировки антенны ZE9080.
4957D-01 Опция: Руководство пользователя (китайский язык).
4957D-02 Опция: Руководство по программированию (китайский язык).
4957D-03 Опция: Руководство пользователя (английский язык).
4957D-04 Опция: Руководство по программированию (английский язык).
4957D-S01 Опция: Проверка антенной линии связи (программное обеспечение).
4957D-S02 Опция: Векторный вольтметр (программное обеспечение).
4957D-S03 Опция: Измерение мощности USB (программное обеспечение, датчик мощности USB отдельно).
4957D-S05 Опция: Контроль энергопотребления (программное обеспечение).
4957D-S06 Опция: Измерение напряженности поля (программное обеспечение, антенна отдельно).
4957D-S07 Опция: GPS-позиционирование (программное обеспечение, включая GPS-антенну).
4957D-S08 Опция: Программное обеспечение для электронной калибровки.
4957D-H01 Опция: Перезаряжаемый аккумулятор.
KPL060H-N047 Опция: AC-DC адаптер.
4957D-H03 Опция: Интерфейс на английском языке.
31101A Опция: Коаксиальный калибровочный комплект, до 18 ГГц.
31101B Опция: Коаксиальный калибровочный комплект, до 18 ГГц.
31121 Опция: Коаксиальный калибровочный комплект, до 26,5 ГГц.
31123 Опция: Коаксиальный калибровочный комплект, до 40 ГГц.
GORE-0RD02D02024.0 Опция: Калибровочный кабель 3,5 мм female-female.
GORE-0RD01D02024.0 Опция: Калибровочный кабель 3,5 мм female-male.
GORE-0K0CK0CK024.0 Опция: Калибровочный кабель 2,4 мм female-female.
GORE-0K0CJ0CK024.0 Опция: Калибровочный кабель 2,4 мм female-male.
87230 Опция: USB датчик мощности (CW), 9 кГц - 6 ГГц.
87231 Опция: USB датчик мощности (CW), 10 МГц - 18 ГГц.
87232 Опция: USB датчик мощности (CW), 50 МГц - 26,5 ГГц.
87233 Опция: USB датчик мощности (CW), 50 МГц - 40 ГГц.
71101 Опция: Коаксиальный адаптер N(f)-N(f), используемый для переключения между разъемами.
71115 Опция: Коаксиальный адаптер 3,5(m)-N(f), используемый для переключения между разъемами.
71116 Опция: Коаксиальный адаптер 3,5(m)-N(m), используемый для переключения между разъемами.
71117 Опция: Коаксиальный адаптер N(m)-N(f), используемый для переключения между разъемами.
AV6.354.1005 Опция: Контроллер для антенны 89901.
20402 Опция: набор для калибровки анализатора 300 кГц~18 ГГц.
20403 Опция: набор для калибровки анализатора 10 МГц~26,5 ГГц.
20404 Опция: набор для калибровки анализатора 10 МГц~50 ГГц.
4957E-01 Опция: Руководство пользователя (китайский язык).
4957E-02 Опция: Руководство по программированию (китайский язык).
4957E-03 Опция: Руководство пользователя (английский язык).
4957E-04 Опция: Руководство по программированию (английский язык).
4957E-S01 Опция: Проверка антенной линии связи (программное обеспечение).
4957E-S02 Опция: Векторный вольтметр (программное обеспечение).
4957E-S03 Опция: Измерение мощности USB (программное обеспечение, датчик мощности USB отдельно).
4957E-S05 Опция: Контроль энергопотребления (программное обеспечение).
4957E-S06 Опция: Измерение напряженности поля (программное обеспечение, антенна отдельно).
4957E-S07 Опция: GPS-позиционирование (программное обеспечение, включая GPS-антенну).
4957E-S08 Опция: Программное обеспечение для электронной калибровки.
4957E-H01 Опция: Перезаряжаемый аккумулятор.
4957E-H03 Опция: Интерфейс на английском языке.
4957F-01 Опция: Руководство пользователя (китайский язык).
4957F-02 Опция: Руководство по программированию (китайский язык).
4957F-03 Опция: Руководство пользователя (английский язык).
4957F-04 Опция: Руководство по программированию (английский язык).
4957F-S01 Опция: Проверка антенной линии связи (программное обеспечение).
4957F-S02 Опция: Векторный вольтметр (программное обеспечение).
4957F-S03 Опция: Измерение мощности USB (программное обеспечение, датчик мощности USB отдельно).
4957F-S05 Опция: Контроль энергопотребления (программное обеспечение).
4957F-S06 Опция: Измерение напряженности поля (программное обеспечение, антенна отдельно).
4957F-S07 Опция: GPS-позиционирование (программное обеспечение, включая GPS-антенну).
4957F-S08 Опция: Программное обеспечение для электронной калибровки.
4957F-H01 Опция: Перезаряжаемый аккумулятор.
4957F-H03 Опция: Интерфейс на английском языке.

Мой заказ
