XOA-8408 - измерители качества пучка
- Спектральный диапазон 266 - 1200 нм или 350 - 1200 нм.
- Мощность пучка до 20 Вт.
- Диаметр пучка до 10 мм.
- Точность измерений до 2 - 5%.

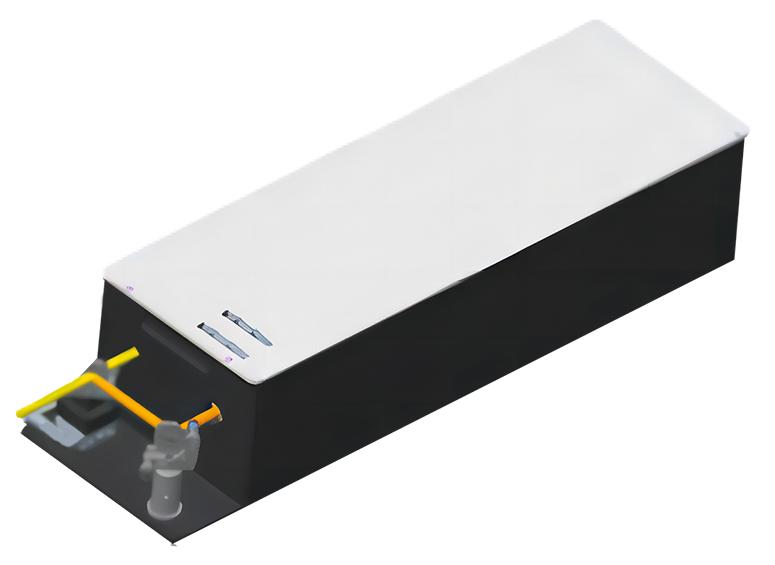

Измерители качества пучка XOA-8408 – это компактные и полностью автоматизированные устройства для анализа качества лазерного пучка в непрерывном или импульсном режиме в УФ-БИК диапазоне. Системы состоят из объектива с фиксированным фокусным расстоянием, расположенного перед моторизированной платформой, на которой установлена камера для анализа профиля лазерного пучка серии XOA-8407. Измерители отлично подходят для множества научных и промышленных применений.
Измерители XOA-8408 могут с высокой точностью производить комплексный анализ лазерного пучка, который включает измерение таких параметров, как M2, расходимость, диаметр и положение перетяжки, длину волны Рэлея и других характеристик. Специально подобранные профессиональные промышленные камеры обеспечивают стабильную и надежную работу, а профессиональное программное обеспечение позволяет контролировать измерительный процесс.
Измеряемые параметры:
- Качество оптического пучка (M2).
- Положение перетяжки оптического пучка.
- Диаметр перетяжки оптического пучка.
- Расходимость.
- Длина волны Рэлея.
- Асимметрия перетяжки.
- Профиль и диаметр пучка.
- Профиль оптической мощности.
Ключевые особенности:
- Работа в широком диапазоне длин волн.
- Проведение комплексного анализа характеристик лазерного пучка.
- Простота и удобство эксплуатации благодаря интеллектуальному ПО.
- Широкий ассортимент модульных аксессуаров для регулирования мощности, длины волны и размера пучка.
- Различные конфигурации и возможность индивидуальной настройки под конкретные задачи.

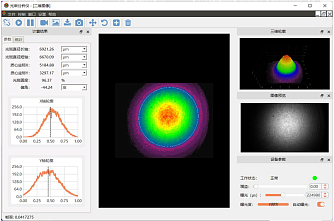

Процесс проведения измерений с помощью устройства XOA-8408
Оптическая схема измерителя качества пучка XOA-8408
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Диапазон длин волн |
266 - 1200 / 350 - 1200 (в зависимости от модели камеры) |
нм | ||
|
Диаметр пучка
|
0,5 - 10 | мм | ||
|
Максимальная входная мощность (с аттенюатором)
|
20 | Вт | ||
|
Точность стандартных измерений
|
2 - 3 | % | ||
|
Точность измерений перетяжки пучка
|
3 - 5 |
% |
||
|
Аксессуары
|
6 ND-фильтров и до 6 предустановленных объективов |
|
||
|
Программное обеспечение
|
Профессиональное ПО для анализа | |||
Параметры камеры для анализа профиля лазерного пучка
| Параметр | Значение | Ед. измерения | ||||||
|---|---|---|---|---|---|---|---|---|
| Модель камеры | XOA-8407-01 |
XOA-8407-02 |
XOA-8407-03 |
XOA-8407-04 |
XOA-8407-05 |
XOA-8407-06 |
XOA-8407-07 |
|
|
Размер сенсора
|
1″ | 1/1.2″ | 1/2.5″ |
1/2.7″ |
1/1.7″ |
1/2″ |
1/2″ |
|
| Разрешение сенсора |
2048×2048 |
1920×1200 |
2592×1940 |
1280×1024 |
4000×3000 |
1280×1024 |
400×300 |
пикселей |
|
Тип сенсора
|
CMOS | InGaAs | ||||||
|
Спектральный диапазон
|
266- 1200 |
390-1050 | 400-1700 | 8000-14000 | нм | |||
|
Минимальный измеряемый размер пучка
|
55 | 55 | 20 | 40 | 20 | 50 | 170 | мкм |
|
Порог пробоя по мощности (с фильтром ND4)
|
10 | 10 | 10 | 1 | 10 | 10 | 10 | Вт/см2 |
| Тип затвора | global | global | rolling |
global |
rolling |
global |
rolling |
|
| Интерфейс подключения к ПК |
USB 3.0 |
USB 3.0 |
USB 3.0 |
Micro B |
USB 3.0 |
GigE | GigE | |
- Производство лазеров и контроль качества.
- Контроль параметров лазера в научных задачах.
- Контроль параметров лазера в промышленных задачах.
