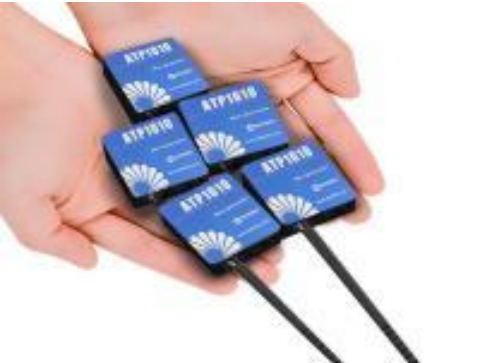

ATP1010 - миниатюрный спектрометр с усилением в УФ диапазоне

ATP1010 – серия миниатюрных спектрометров с усиленным относительно стандартных спектрометров УФ сигналом в 20 раз.
  • Спектральный диапазон 200-1100 нм (или уже по запросу).
  • Разрешение от 0,2 до 5 нм (зависит от щели и выбранного спектрального диапазона).
  • Число активных пикселей 512.
  • Неохлаждаемый.
  • Размеры 45 x 42 x 23 мм3.

Производитель:  OPTOSKY
Узнать цену

Приборы ATP1010 от OPTOSKY (КНР) являются лучшими в мире миниатюрными спектрометрами УФ-диапазона. Несмотря на сверхкомпактные габариты, данные спектрометры отличаются высокой чувствительностью, широким динамическим диапазоном и высоким соотношением сигнал/шум.

Приборы могут принимать оптический сигнал через пространственный или волоконный разъем, измерять его с накоплением до 10 минут и выводить результаты измерений через высокоскоростной протокол USB.

Ключевые особенности:

  • Выбор спектрального окна в диапазоне 200-1100 нм.
  • Сенсор из 512 активных пикселей.
  • Чувствительность до 0,2 нм.
  • Оптическая схема: перекрестная схема Черни-Тернера.
  • Разрядность АЦП 16 бит.
  • Время интегрирования от 1 мс до 10 минут.
  • Оптический разъем SMA905 или FC типа.
  • Частота дискретизации 10 МГц.
  • 10-пиновый разъем для внешней синхронизации и программного управления.
  • Высокоскоростной интерфейс USB 2.0 для подключения к ПК.
  • Бесплатный SDK для комплекта разработчика: C++, C#, Labview и SDK системы Linux.

Параметр Значение Ед. измерения

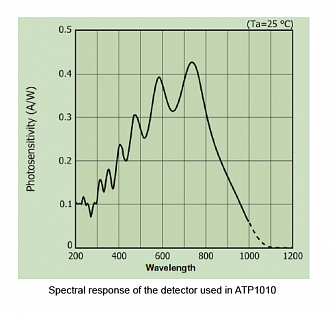

Детектор
Модель    ПЗС-линейка
Диапазон 200 – 1100
 нм
Разрешение 512 пикселей
Размер пикселя 14 x 200 мкм2
Темновой шум RMS при темп. 13°C 13 отсчетов
Чувствительность 1300 В/(лк*с)
Производительность
Диапазон длин волн 200 – 1100 / 350 – 810 / 600 – 800 / 800 – 1000 / др. по запросу
 нм
Разрешение от 0,2 до 5
 нм
Сигнал/шум > 900:1
Рабочая температура от -10 до 50 °C
Условия влажности    < 90 %
Оптические параметры
Конструкция Перекрестная Черни-Тернера
Апертура f/4
Фокусное расстояние   28 (вход); 28 (выход) мм
Размер щели
5, 10, 25, 50, 100, 150, 200 (на выбор) мкм
Тип оптического разъема   SMA905; фриспейс по запросу
Прочие характеристики прибора
Время интегрирования от 1 мс до 10 мин.
Интерфейс передачи данных USB 2.0
Разрядность АЦП
 16 бит
Рабочее напряжение 5 В пост. тока
Рабочий ток 200 мА
Температура хранения от -20 до 70 °C
Размеры 45 x 42 x 23
 мм3
Вес 60 г

  • Измерение параметров цветности.
  • Спектрометр для измерений в микрообъеме.
  • Измерения газа в УФ области.
  • Спектрорадиометрия.
  • Анализ флуоресценции.
  • Измерение отражения и пропускания.
  • Измерение спектральных параметров светодиодов (LED).

Модель Описание
ATP1010-200-400 Миниатюрный спектрометр, диапазон 200-400 нм. Усиление в УФ области. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP1010-200-850 Миниатюрный спектрометр, диапазон 200-850 нм. Усиление в УФ области. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP1010-200-1000 Миниатюрный спектрометр, диапазон 200-1000 нм. Усиление в УФ области. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP1010-340-850 Миниатюрный спектрометр, диапазон 340-850 нм. Усиление в УФ области. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP1010-600-1100 Миниатюрный спектрометр, диапазон 600-1100 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
