ATP2000P - компактный низкошумящий спектрометр
- Спектральный диапазон 190-1100 нм.
- Разрешение от 0,1 до 3 нм (зависит от щели и выбранного спектрального диапазона).
- Число пикселей 2048.
- Чувствительность сенсора 1300 В/лк·с.
- Темновой сигнал детектора 0,4 мВ (среднеквадратичное значение).
Спектрометры ATP2000P от OPTOSKY (КНР) разработаны как бюджетный аналог легендарных спектрометров USB 2000+ от Ocean Insight. Приборы являются отличным решением по соотношению цена/качество и поставляются с бесплатным программным обеспечением и комплектом разработчика SDK для различных языков программирования.
Приборы отличаются выдающейся производительностью и высокой чувствительностью, это обеспечивается использованием линейного сенсора Hamamtsu с разрешением 2048 пикселей.
Модель ATP2000P – хороший выбор для быстрого детектирования сигнала, обеспечиваемого высокой частотой АЦП и высокой скоростью передачи данных. В ИС памяти спектрометров ATP2000P запрограммированы алгоритмы повышения производительности, такие как коэффициенты калибровки длины волн и коэффициенты линейности. Спектрометры выводят спектральные данные на ПК через интерфейс USB 2.0 или UART. ATP2000P работают с одним источником питания +5 В постоянного тока, поступающим от USB или двухконтактного интерфейса.
Ключевые особенности:
- Сверхнизкие шумы (13 отсчетов при температуре 13°C).
- Разрешение 2048 пикселей.
- Чувствительность до 0,1 нм.
- Оптическая схема: перекрестная схема Черни-Тернера.
- CMOS (КМОП) детектор.
- Разрядность АЦП 16 бит.
- Время интегрирования от 1 мс до 65 с.
- Оптический разъем SMA905 (или другой по запросу).

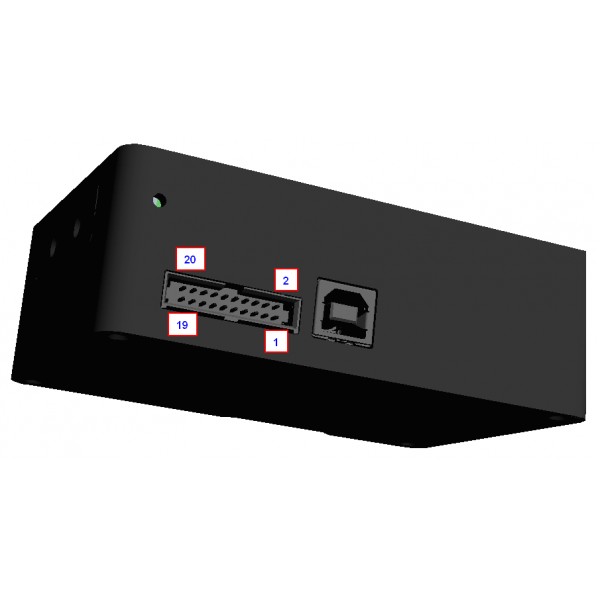

- 20-пиновый разъем для внешней синхронизации и программного управления.
- Высокоскоростной интерфейс USB 2.0 для подключения к ПК.
- Питание 5 В, 170 мА.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Детектор | |||
| Модель | Линейный CMOS с УФ-усилением |
|
|
| Диапазон |
200 – 1200 |
нм | |
| Разрешение | 2048 | пикселей | |
| Размер пикселя | 14 x 200 | мкм2 | |
| Чувствительность | 1300 | В/(лк*с) | |
| Производительность | |||
| Диапазон длин волн |
200 – 1100 |
нм | |
| Разрешение |
от 0,1 до 5 |
нм | |
| Сигнал/шум |
> 1800:1 |
|
|
| Рабочая температура | от -25 до 50 | °C | |
| Условия влажности | < 90 | % | |
| Оптические параметры | |||
| Конструкция | Перекрестная Черни-Тернера | ||
| Апертура | f/4 |
|
|
| Фокусное расстояние | 40 (вход); 60 (выход) | мм | |
| Размер щели |
|
5, по умолчанию; 25 или 100 по запросу | мкм |
| Тип оптического разъема | SMA905; фриспейс по запросу | ||
| Прочие характеристики прибора | |||
| Время интегрирования | от 0,1 мс до 256 с | ||
| Интерфейс передачи данных | USB 2.0 |
|
|
|
Разрядность АЦП |
16 | бит | |
| Рабочее напряжение | 5 | В пост. тока | |
| Рабочий ток | 170 | А | |
| Температура хранения | от -30 до 70 |
°C |
|
| Размеры |
102 x 72 x 34 |
мм3 | |
| Вес | 0,2 | кг | |
- Спектрофотометрические измерения LED (светодиодных) источников.
- Измерение спектров флуоресценции.
- Биохимический анализ.
- Измерение пропускания твердотельных образцов.
- Измерение отражения.
