XSpeC-EL - рентгеновский спектрометр с эллиптически изогнутым цилиндрическим кристаллом
- Энергетический диапазон: 1–3 кэВ.
- Энергетическое разрешение: <100 эВ.
- Совместимые детекторы: ПЗС-детектор, запоминающая пластина IP.
- Встроенная лазерная система юстировки.
- Возможность энергетической калибровки.
Рентгеновский спектрометр XSpeC-EL предназначен для измерения энергетических спектров и регистрации спектральных линий в низкоэнергетической области рентгеновского диапазона. Основой оптической схемы служит эллиптически изогнутый цилиндрический кристалл, совмещающий функции диспергирующего и фокусирующего элемента.

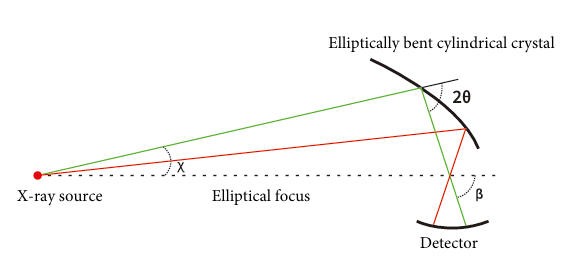

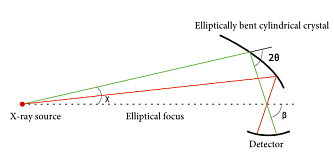

Источник рентгеновского излучения и щель располагаются в двух фокусах эллипса. После дифракции на кристалле излучение фокусируется на щели, а установленный за ней детектор регистрирует пространственное распределение излучения, соответствующее его энергетическому спектру. Такая схема обеспечивает спектральное разделение и эффективный сбор излучения.
Оптические и механические узлы объединены в единую конструкцию. Спектрометр совместим с вакуумными системами и поддерживает регистрацию с использованием ПЗС-детектора или запоминающей пластины IP. Встроенная лазерная система используется для юстировки прибора; предусмотрена возможность энергетической калибровки. Кристалл-анализатор и энергетический диапазон могут быть выбраны по индивидуальным требованиям.
Ключевые особенности:
- Совмещение спектрального разделения и фокусировки излучения.
- Высокая эффективность сбора излучения.
- Совместимость с вакуумными системами.
- Единая конструкция оптических и механических узлов.
- Совместимость с ПЗС-детекторами и запоминающими пластинами IP.
- Встроенная лазерная система юстировки.
- Возможность энергетической калибровки.
- Выбор кристалла-анализатора и изменение энергетического диапазона по индивидуальным требованиям.
| Параметр | Значение | Ед. Измерения |
|---|---|---|
|
Диапазон энергий
|
1–3 | кэВ |
|
Изменение энергетического диапазона
|
Возможно по индивидуальным требованиям | - |
|
Энергетическое разрешение
|
<100 | эВ |
|
Диспергирующий и фокусирующий элемент
|
Эллиптически изогнутый цилиндрический кристалл | - |
|
Кристалл-анализатор
|
Выбирается по индивидуальным требованиям | - |
|
Остаточное давление, с которым совместим прибор
|
5,0 × 10-3 | Па |
|
Совместимые детекторы
|
ПЗС-детектор, запоминающая пластина IP | - |
|
Энергетическая калибровка
|
Предусмотрена | - |
|
Система юстировки
|
Встроенная лазерная | - |
- Измерение спектров низкоэнергетического рентгеновского излучения.
- Регистрация рентгеновских спектральных линий в диапазоне 1–3 кэВ.
- Спектральные измерения с фокусировкой излучения на щели и последующей регистрацией позиционно-чувствительным детектором.
