YSM-8105 - компактные спектрометры ближнего ИК диапазона
- Неохлаждаемые InGaAs-детекторы Hamamatsu на 128, 256, 512 и 1024 пикселя.
- Диапазоны чувствительности детекторов 900–1700 и 950–1700 нм.
- Время интегрирования от 0,1 мс до 65 с. АЦП 16 бит.
- Интерфейсы USB 2.0 и RS232.
Спектрометры серии YSM-8105 оснащены неохлаждаемыми InGaAs-детекторами Hamamatsu. Предназначены для спектральных измерений в диапазоне 900–1700 нм и интеграции в аналитические системы. Модельный ряд включает исполнения с разрешением детектора на 128, 256, 512, 1024 пикселей, а также представлена модель с увеличенной высотой пикселя.
В спектрометре применяется сменная структура щелей, которая позволяет конфигурировать один спектрометр с щелями различной ширины для обеспечения различного разрешения и чувствительности. Благодаря широкому спектральному диапазону и чрезвычайно низкому энергопотреблению приборы серии YSM-8105 идеально подходят для сортировки пищевых продуктов, биофармацевтики и биологических наук.
Спектрометр имеет волоконный входной разъем с SMA905 коннектором, опционально доступны другие волоконный разъемы и фриспейс-адаптер. Спектрометр производится в нескольких конфигурациях, различающихся решетками, выбор модели зависит от конкретного применения.
Ключевые особенности:
- Детектор широкого спектрального диапазона.
- Компактный дизайн и легкость интеграции.
- Сменная щель.

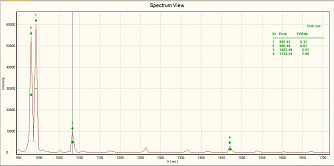

- Отображение длины волны и ширины спектральной линии (FWHM) в режиме реального времени.
- Поддержка RS232.
- Набор SDK для встраивания в программное обеспечение пользователя.
- Широкие возможности кастомизации продукта.
Характеристики детекторов моделей
| Параметр | Значение | ||||
|---|---|---|---|---|---|
|
Модель
|
YSM-8105-05 | YSM-8105-20 | YSM-8105-09 | YSM-8105-10 | YSM-8105-21 |
|
Тип детектора
|
Неохлаждаемый InGaAs | Неохлаждаемый InGaAs | Неохлаждаемый InGaAs | Неохлаждаемый InGaAs | Неохлаждаемый InGaAs |
|
Число пикселей
|
128 | 256 | 256 | 512 | 1024 |
|
Размер пикселя, мкм
|
50 × 250 | 25 × 250 | 50 × 500 | 25 × 250 | 12,5 × 250 |
|
Диапазон чувствительности детектора, нм
|
950–1700 | 950–1700 | 900–1700 | 900–1700 | 950–1700 |
|
Динамический диапазон
|
14000:1 | 14667:1 | – | 16666:1 | – |
|
Напряжение питания, В
|
5 | 5 | 5 | 5 | 5 |
|
Ток, мА
|
300 | 250 | 300 | 300 | 250 |
Общие технические характеристики
| Параметр | Значение |
|---|---|
| Разрядность АЦП | 16 бит |
| Время интегрирования | 0,1 мс – 65 с |
| Интерфейсы передачи данных | USB 2.0, RS232 |
| Оптический разъём | SMA905 |
| Рабочая температура | +5…+35 °C; рекомендуемая +25 °C |
| Габариты | 94 × 60 × 36,5 мм |
| Поддерживаемые ОС | Windows 7, 8, 10, 11 |
| Питание | Через USB-разъём |
- Анализ спектра оптоволоконных передатчиков.
- Контроль длины волны и ширины спектральной линии научных ИК лазеров.
- Рамановская спектроскопия.
- Сортировка продуктов питания.
- Обнаружение сточных вод.
- Обнаружение белка, жира и клетчатки в сельскохозяйственных культурах.
- Сортировка бумаги.
- Контроль производства пластика.
- Фармацевтика.
- Инспекция солнечных батарей.
