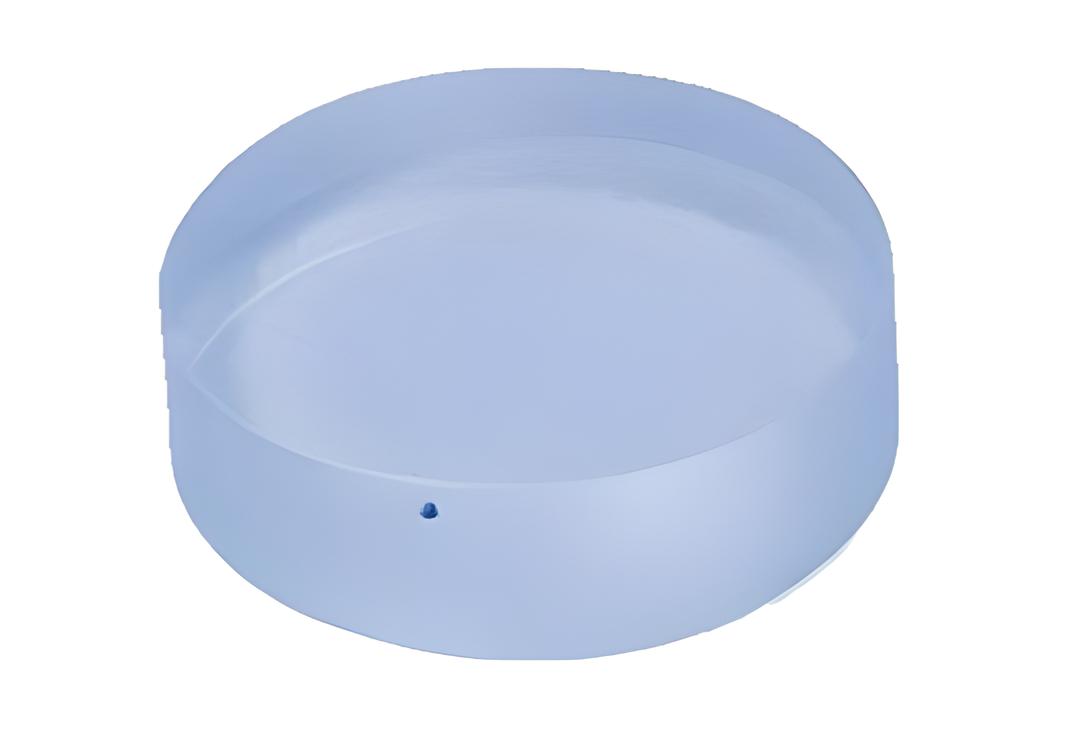

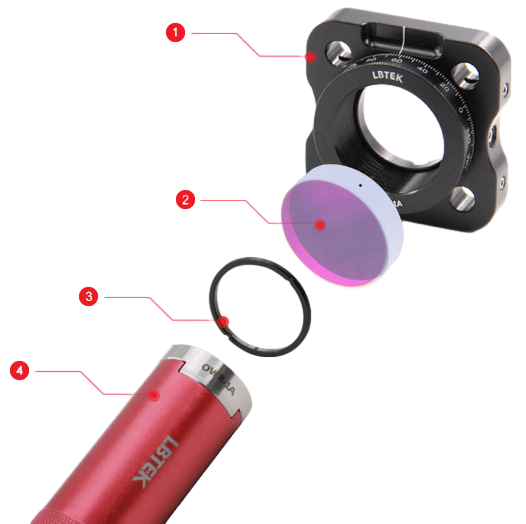

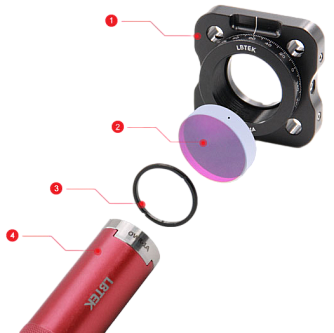

APD10 - ахроматические деполяризаторы
- Рабочий диапазон длин волн: 350 - 2500 нм, 400 - 700 нм, 700 - 1100 нм, 1100 - 1650 нм.
- Применяется для преобразования поляризованного света в неполяризованный.
- Подходит для использования с монохроматическими источниками света и света широкого спектра.
- Используется в лазерной обработке, волоконно-оптических гироскопах, датчиках, высокоточных спектрофотометрах, рамановских усилителях и т.д.
Производитель: LBTEK
Деполяризатор – это пассивное поляризационное устройство, преобразующее поляризованный свет в неполяризованный. Оно состоит из двух кварцевых кристаллов в форме клина, при этом угол между их оптическими осями составляет 45°. Соотношение толщин клиновидных кристаллов составляет 2:1. Устройство подходит для монохроматического освещения и источников света широкого спектра действия. При прохождении монохроматического линейно поляризованного света через деполяризатор, разность фаз перестаёт иметь постоянное значение и преобразуется в случайную функцию времени, таким образом степень поляризации выходящего света снижается.
При прохождении света широкополосного спектра с определенной градиентной разностью фаз через деполяризатор выходящий свет становится эллиптически поляризованным с различными коэффициентами эллиптичности. Суммирование различных эллиптически поляризованных компонент приводит к потере исходной поляризации.
При прохождении света широкополосного спектра с определенной градиентной разностью фаз через деполяризатор выходящий свет становится эллиптически поляризованным с различными коэффициентами эллиптичности. Суммирование различных эллиптически поляризованных компонент приводит к потере исходной поляризации.

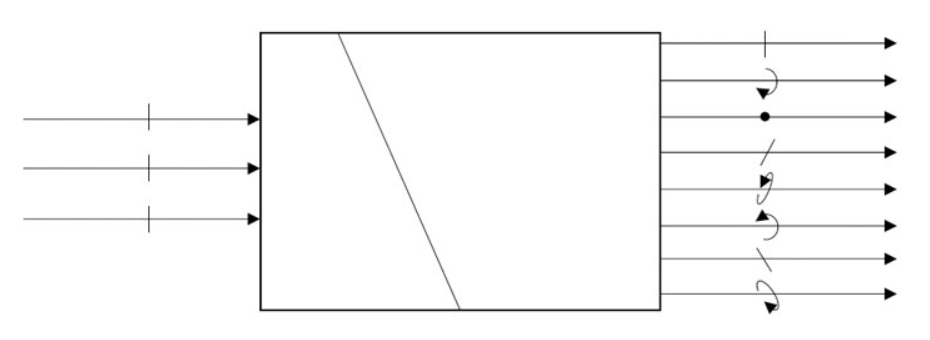

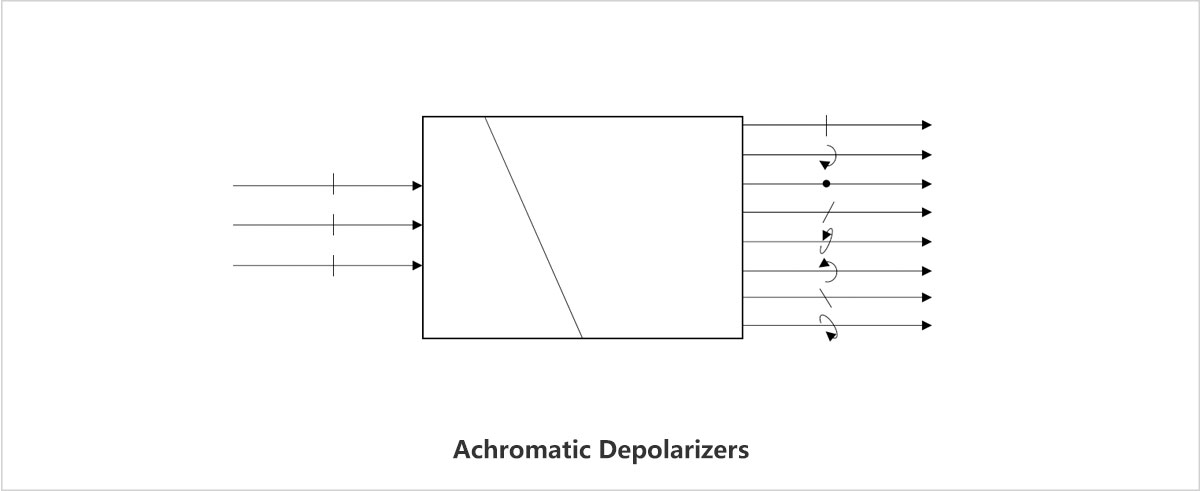

Принципиальная схема оптического тракта ахроматического деполяризатора.
Эффект, создаваемый деполяризатором, зависят от длины волны, толщины и угла клиновидных кристаллов, материала деполяризатора, угла наклона оптической оси и других параметров.
| APD10 | APD10-A | APD10-B | APD10-C |
|---|---|---|---|
| 350 нм - 2500 нм | 400 нм - 700 нм | 700 нм - 1100 нм | 1100 нм - 1650 нм |
,
При падении монохроматического света на деполяризатор, исходящий свет также имеет разные фазы. При изменении толщины кристалла исходящий свет непрерывно изменяется между линейно-, эллиптически- и циркулярно- поляризованным светом. По достижении достаточных параметров толщины кристалла и диаметра пучка все состояния поляризации будут скомпенсированы и достигнут эффект деполяризации.
При падении белого света на деполяризатор на выходе будет наблюдаться различная разность фаз из за широкого спектра длин волн входящего луча, поэтому излучаемый свет будет полностью деполяризован.
На рисунке ниже схематично представлен процесс измерения поляризации. После прохождения света через поляризатор, поляризованный луч падает на ахроматический деполяризатор, после чего полученный сигнал поступает на вход измерителя мощности. Для получения необходимого значения мощности излучаемого света необходимо вращать поляризатор.
Схема измерения мощности деполяризованного света
Степень остаточной поляризации луча после прохождения через деполяризатор можно рассчитать по формуле:
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | APD10 | APD10-A | APD10-B | APD10-C | |
| Материал | Кварц | ||||
| Диаметр | 25,4 | мм | |||
| Допуск по диаметру | ±0,1 | мм | |||
| Апертура | 90% CA | ||||
| Толщина | 7,2 | мм | |||
| Допуск по толщине | ±0,1 | мм | |||
| Рабочая длина волны | 350 - 2500 | 400 - 700 | 700 - 1100 | 1100 - 1650 | нм |
| Просветляющее покрытие | Tabs>80% / Ravg<0.5% | ||||
| Качество поверхности | 20/10 | царапин/сколов | |||
| Разница волнового фронта пропускания (@633 нм) | λ/4 | ||||
| Параллельность поверхностей | <1 | угловых минут | |||
| Угол клина | 2 | ° | |||
| Допуск на угол клина | 1 | ° | |||
- Поляризационная микроскопия.
- Оптическая когерентная томография (ОКТ).
- Лазерная обработка материалов.
- Измерение поляризации.
- Спектроскопия.
- Оптическая связь.
