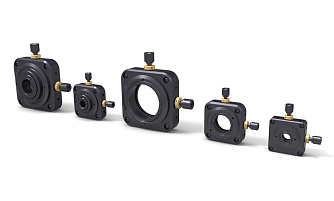

NL - кинематические держатели линз

Диаметр оптики от 12,5 до 50,8 мм.
Линейное перемещение - ±2 мм.
Материал - алюминиевый сплав.
Держатели имеют две серии с регулировкой по двум осям XY и трем осям XYZ.
Высокая чувствительность и стабильность.
Монтажные отверстия - M4 И M6.
Высокая точность регулировки с помощью 3-х регулировочных винтов с шагом 0,2 мм.

Производитель: EV

Серия кинематических держателей линз NL предназначена для линейного перемещения линз по осям XY или XYZ.

Особенности:

Корпус изготовлен из высококачественного алюминиевого сплава с черным анодированным покрытием.
Отрегулированная сила пружины оказывает более равномерное тяговое усилие.
Высокочувствительная резьбовая пара с шагом 0,2 мм для двухмерной регулировки и с шагом 0,5 для оси Z с более высокой стабильностью.
Универсальные резьбовые отверстия - M4, M6.

Параметр	Значение					Ед.измерения
Модель	NLXY12.7	NLXY25.4	NLXY50.8	NLXYZ12.7	NLXYZ25.4
Диаметр оптики	12,5/12,7	25/25,4	50/50,8	12,7	25/25,4	мм
Толщина оптики	3-8	3-8	3-14	3-8	3-10	мм
Линейное перемещение
Ось X	±2					мм
Ось Y	±2					мм
Ось Z	-			±2		мм
Размер апертуры	10	22,5	46	10	22,5	мм
Высота оптического центра	20	25	40	25	40	мм
Регулировка за один оборот винта по осям XY	0,2					мм
Регулировка за один оборот винта по осям Z	-			0,5		мм
Материал	черный анодированный алюминиевый сплав
Общая толщина	15	18	25	27,5 (макс)	38,5 (макс)	мм
Наличие блокировки	да
Резьбовые отверстия	M6, 2M4
Вес	70	95	280	120	415	г

Модель	Описание
NLXY12.7	Кинематический держатель линз. Диаметр линзы 12,5/12,7 мм. Линейное перемещение по осям XY.
NLXY25.4	Кинематический держатель линз. Диаметр линзы 25/25.4 мм. Линейное перемещение по осям XY.
NLXY50.8	Кинематический держатель линз. Диаметр линзы 50/50,8 мм. Линейное перемещение по осям XY.
NLXYZ12.7	Кинематический держатель линз. Диаметр линзы 12,7 мм. Линейное перемещение по осям XYZ.
NLXYZ25.4	Кинематический держатель линз. Диаметр линзы 25/25,4 мм. Линейное перемещение по осям XYZ.
