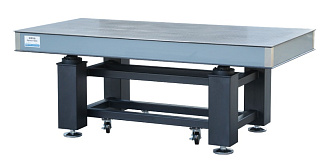

DRB - оптические столы с виброизоляцией
Серия оптических столов с вибрационной изоляцией DRB является идеальной рабочей платформой для чувствительных к вибрациям устройств, таких как микроскопы, весы, интерферометры и аналогичные устройства.
- Длина плиты от 600 до 3500 мм.
- Ширина плиты от 600 до 1500 мм.
- Толщина плиты 50/100/150/200 мм.
- Собственная частота < 7 - 20 Гц.
Производитель: EV

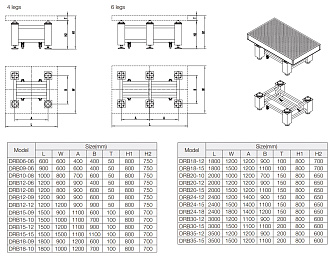

Параметры стандартных моделей:
Модель стола | Размер (мм) | Толщина плиты (мм) | Вес плиты (кг) | Площадь опор (мм) | Нагрузка (кг) | Количество ножек |
---|---|---|---|---|---|---|
DRB06-06 | 600×600×800 | 50 | 40 | 80×80 | 500 | 4 |
DRB09-06 | 900×600×800 | 50 | 59 | 80×80 | 500 | 4 |
DRB10-08 | 1000×800×800 | 50 | 88 | 80×80 | 500 | 4 |
DRB12-06 | 1200×600×800 | 50 | 79 | 80×80 | 500 | 4 |
DRB12-08 | 1200×800×800 | 50 | 106 | 80×80 | 500 | 4 |
DRB12-09 | 1200×900×800 | 50 | 119 | 80×80 | 500 | 4 |
DRB12-12 | 1200×1200×800 | 50 | 158 | 80×80 | 500 | 4 |
DRB15-09 | 1500×900×800 | 100 | 162 | 120×120 | 800 | 4 |
DRB15-10 | 1500×1000×800 | 100 | 180 | 120×120 | 800 | 4 |
DRB15-12 | 1500×1200×800 | 100 | 216 | 120×120 | 800 | 4 |
DRB15-15 | 1500×1500×800 | 100 | 270 | 120×120 | 800 | 4 |
DRB18-09 | 1800×900×800 | 100 | 194 | 120×120 | 800 | 4 |
DRB18-10 | 1800×1000×800 | 100 | 216 | 120×120 | 800 | 4 |
DRB18-12 | 1800×1200×800 | 100 | 259 | 120×120 | 800 | 4 |
DRB18-15 | 1800×1500×800 | 100 | 324 | 120×120 | 800 | 4 |
DRB20-10 | 2000×1000×800 | 150 | 260 | 160×160 | 1000 | 4 |
DRB20-12 | 2000×1200×800 | 150 | 312 | 160×160 | 1000 | 4 |
DRB20-15 | 2000×1500×800 | 150 | 390 | 160×160 | 1000 | 4 |
DRB24-12 | 2400×1200×800 | 150 | 374 | 160×160 | 1000 | 4 |
DRB24-15 | 2400×1500×800 | 150 | 468 | 160×160 | 1000 | 4 |
DRB24-18 | 2400×1800×800 | 150 | 562 | 160×160 | 1000 | 4 |
DRB30-12 | 3000×1200×800 | 200 | 504 | 160×160 | 1500 | 6 |
DRB30-15 | 3000×1500×800 | 200 | 630 | 160×160 | 1500 | 6 |
DRB35-12 | 3500×1200×800 | 200 | 588 | 160×160 | 1500 | 6 |
DRB35-15 | 3500×1500×800 | 200 | 735 | 160×160 | 1500 | 6 |
Общие параметры:
Параметр | Значение | Ед. измерения |
---|---|---|
Толщина столешницы | 50/100/150/200 | мм |
Частота собственных колебаний
|
< 7 - 20 | Гц |
Плоскостность (600 мм х 600 мм)
|
0,1 | мм |
Диапазон регулировки высоты
|
-10..+15 | мм |
Высота стола
|
800 | мм |
Шаг сетки крепежа
|
25 х 25 | мм |
Тип крепежа
|
М6 |
|
Граница монтажных отверстий
|
37,5 | мм |
Вес плиты толщиной 50 мм
|
110 | кг/м3 |
Вес плиты толщиной 100 мм
|
120 | кг/м3 |
Вес плиты толщиной 150 мм
|
130 | кг/м3 |
Вес плиты толщиной 200 мм
|
140 | кг/м3 |
