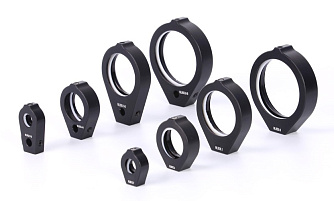

NLB - держатели линз

Диаметр оптики от 10 до 50,8 мм.
Держатели имеют тефлоновое защитное кольцо.
Две серии держателей с дополнительным отверстием Ø6 мм или без него.
Материал черный анодированный алюминий.

Производитель: EV

Узнать цену

Задать вопрос

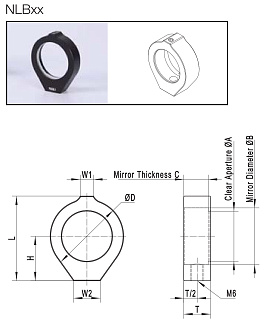

Параметры держателей серии NLB

Модель	Диаметр апертуры, мм	Диаметр оптики, мм	Толщина оптики, мм	Высота оптического центра, мм	Общая высота, мм	Общая толщина, мм	D, мм	W1, мм	W2, мм	Монтажное отверстие
NLB10	7	10	3~5	14	24,5	9	18	6	10
NLB12.7	10	12,7	3~5	14	25,5	9	20	6	10
NLB15	12	15	3~5	16	29	9	22	6	12
NLB20	17	20	3~8	20	36	12	28	6	12
NLB25	22	25	3~8	20	38	12	33	6	12
NLB25.4	22,5	25,4	3~8	20	38	12	33	6	12
NLB30	26	30	3~8	25	46	12	38	6	12	M6
NLB35	31	35	3~8	25	48,5	12	43	6	16
NLB38.1	34	38,1	3~8	30	55	12	46	6	16
NLB40	36	40	3~8	30	56	12	48	6	16
NLB50	46	50	3~10	35	66,5	14	58	6	16
NLB50.8	46	50,8	3~10	35	67	14	59	6	16

Параметры держателей серии NLB-B

Модель	Диаметр апертуры, мм	Диаметр оптики, мм	Толщина оптики, мм	Высота оптического центра, мм	Общая высота, мм	Общая толщина, мм	D, мм	E, мм	W1, мм	W2, мм	Монтажное отверстие
NLB12.7-B	10	12,7	3~5	25	36,5	9	20	8	6	13
NLB20-B	17	20	3~8	25	41	12	28	8	6	12
NLB25-B	22	25	3~8	25	43	12	33	8	6	12
NLB25.4-B	22,5	25	3~8	25	43	12	33	8	6	12
NLB30-B	26	30	3~8	40	61	12	38	10	6	12	M6
NLB38.1-B	34	38,1	3~8	40	65	12	46	10	6	16
NLB50-B	46	50	3~10	40	71.5	14	58	10	6	16
NLB50.8-B	46	50,8	3~10	40	72	14	59	10	6	16

NLB - держатели линз 1113.64(Kб)

Модель	Описание
NLB10	Держатель линзы диаметром 10 мм.
NLB12.7	Держатель линзы диаметром 12,7 мм.
NLB15	Держатель линзы диаметром 15 мм.
NLB20	Держатель линзы диаметром 20 мм.
NLB25	Держатель линзы диаметром 25 мм.
NLB25.4	Держатель линзы диаметром 25,4 мм.
NLB30	Держатель линзы диаметром 30 мм.
NLB35	Держатель линзы диаметром 35 мм.
NLB38.1	Держатель линзы диаметром 38,1 мм.
NLB40	Держатель линзы диаметром 40 мм.
NLB50	Держатель линзы диаметром 50 мм.
NLB50.8	Держатель линзы диаметром 50,8 мм.
NLB12.7-B	Держатель линзы диаметром 12,7 мм с дополнительным отверстием диаметром 6 мм.
NLB20-B	Держатель линзы диаметром 20 мм с дополнительным отверстием диаметром 6 мм.
NLB25-B	Держатель линзы диаметром 25 мм с дополнительным отверстием диаметром 6 мм.
NLB25.4-B	Держатель линзы диаметром 25,4 мм с дополнительным отверстием диаметром 6 мм.
NLB30-B	Держатель линзы диаметром 30 мм с дополнительным отверстием диаметром 6 мм.
NLB38.1-B	Держатель линзы диаметром 38,1 мм с дополнительным отверстием диаметром 6 мм.
NLB50-B	Держатель линзы диаметром 50 мм с дополнительным отверстием диаметром 6 мм.
NLB50.8-B	Держатель линзы диаметром 50,8 мм с дополнительным отверстием диаметром 6 мм.
