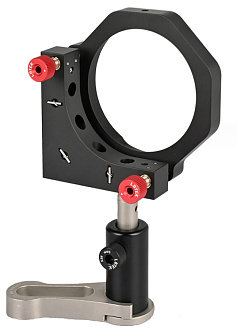

AMM-3B - регулируемый держатель оптики
- Диаметр оптических элементов 76,2 мм.
- Материал – алюминиевый сплав.
- Два прецизионных регулировочных винта.
- Монтажные отверстия - M4, M6.
- Облегченная юстировка оптики.
Модель AMM-3B предназначена для оптических элементов диаметром 76,2 мм, обеспечивает регулировку наклона и поворота в диапазоне ±4°. Для повышения общей производительности держатель сохраняет высокую прочность конструкции, использует жёсткую пружину и износостойкие вставки, что эффективно балансирует нагрузку и повышает долговечность.
Держатель оснащён двумя прецизионными регуляторами M6×0,25, обеспечивающими точное управление углом в пределах ±4°. Нержавеющий винтовой механизм в сочетании с латунной втулкой гарантирует плавную и точную регулировку. В основании предусмотрены четыре отверстия с зенковкой M4 для установки стойки как с левой, так и с правой стороны, что позволяет адаптироваться к различным сценариям монтажа.
Особенности:
- Диаметр оптических элементов 76,2 мм.
- Материал – алюминиевый сплав.
- Два прецизионных регулировочных винта.
- Монтажные отверстия - M4, M6.
- Облегченная юстировка оптики.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 76,2 | мм |
| Минимальная толщина оптического элемента | 5 | мм |
| Тип/количество отверстий с зенковкой | M4 / 4 шт. | |
| Характеристика и количество регулировочных винтов |
M6×0,25 / 2шт |
|
| Диапазон регулировки угла наклона/поворота | ± 4 | ° |
| Прижимные кольца | Нет |
- Лабораторные оптические эксперименты.
- Построение лазерных систем.
- Фотоника и оптоэлектроника.
