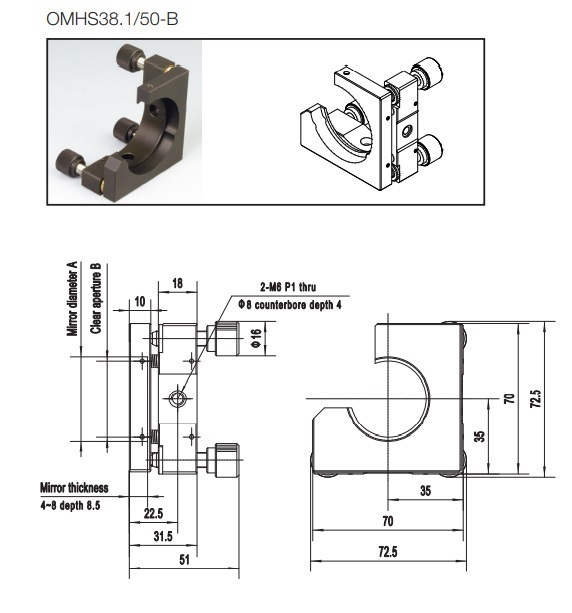

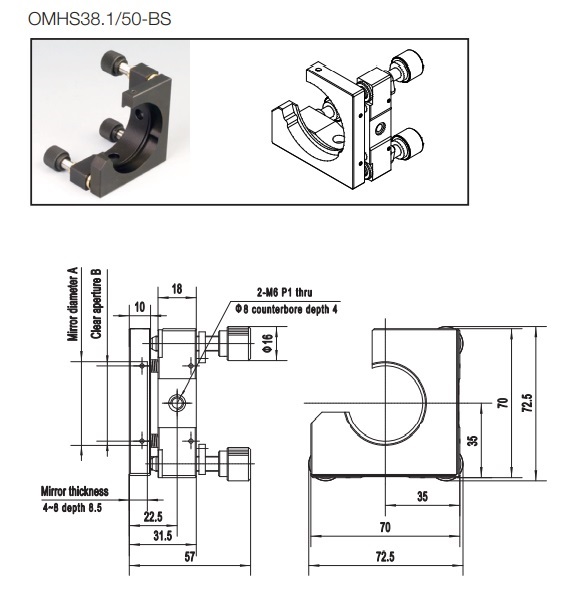

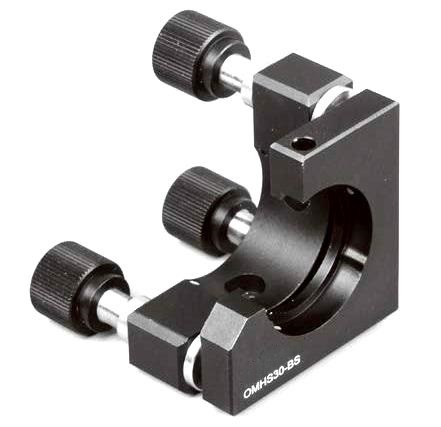

OMHS-B(S) - кинематические держатели зеркал со свободным краем
- Для оптических элементов диаметром от 12,5 мм до 50,8 мм.
- Регулировка наклона по трем осям в пределах 3°.
- Высокая стабильность.
- Регулировка с помощью шестигранных ключей.
- С блокировкой или без нее.
Производитель: EV
| Параметр |
Значение |
Ед.измерения | |||||
|---|---|---|---|---|---|---|---|
|
Модель
|
OMHS12.7-B(S) | OMHS20-B(S) | OMH25.4-B(S) | OMHS30-B(S) | OMHSS38.1-B(S) | OMHS50.8-B(S) |
|
|
Диаметр оптики
|
12,5/12,7 | 20 | 25/25,4 | 30 | 38,1 | 50/50,8 | мм |
|
Толщина оптики
|
3~5 | 3~5 | 3~5 |
3~5 |
4~8 | 4~8 | мм |
|
Диапазон регулировки угла
|
±3 | градуса | |||||
|
Перемещение передней панели
|
6 | мм | |||||
|
Диаметр апертуры
|
11 | 18 | 22 | 27 | 35 | 47 | мм |
|
Высота оптического центра
|
25 | 25 | 25 | 25 | 35 | 35 | мм |
|
Регулировка за один оборот винта
|
≈0,39 | ≈0,39 | ≈0,39 |
≈0,39 |
≈0,25 | ≈0,25 | градусов |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||||
|
Толщина фиксирующей пластины
|
18 | мм | |||||
|
Количество тянущих пружин
|
2 | 4 |
|
||||
|
Наличие блокировки
|
да | ||||||
|
Резьбовые отверстия
|
M6 |
|
|||||
|
Вес
|
138 (150) | 135 (146) | 132 (143) | 130 (140) | 195 (206) | 175 (186) | г |
OMHS - кинематические держатели зеркал 5633.39(Kб)
