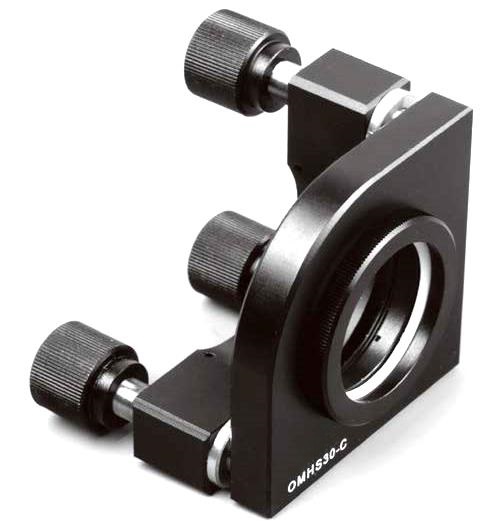

OMHS-C(S) - кинематические держатели зеркал с эластичным прижимным кольцом
- Для оптических элементов диаметром от 12,5 мм до 50,8 мм.
- Регулировка наклона по трем осям в пределах 3°.
- Высокая стабильность.
- Позиционирование с помощью 3-х регулировочных винтов.
- Материал - черный анодированный алюминиевый сплав.
- С блокировкой или без нее.
- Высокая степень фиксации.
Производитель: EV
| Параметр |
Значение |
Ед.измерения | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
Модель
|
OMHS12.7-C(S) | OMHS20-C(S) | OMHS25-C(S) | OMH25.4-C(S) | OMHS30-C(S) | OMHSS38.1-C(S) | OMHS50-C(S) | OMHS50.8-C(S) |
|
|
Диаметр оптики
|
12,7 | 20 | 25 | 25,4 | 30 | 38,1 | 50 | 50,8 | мм |
|
Толщина оптики
|
3~5 | 3~5 | 3~5 |
3~5 |
4~8 | 4~8 | 4~8 | 4~8 | мм |
|
Диапазон регулировки угла
|
±3 | градуса | |||||||
|
Диаметр апертуры
|
11 | 18 | 23 | 23 | 28 | 35 | 47 | 47 | мм |
|
Высота оптического центра
|
25 | 25 | 25 | 25 | 27,5 | 35 | 35 | 35 | мм |
|
Регулировка за один оборот винта
|
≈0,39 | ≈0,39 | ≈0,39 |
≈0,39 |
≈0,39 | ≈0,25 | ≈0,25 | ≈0,25 | градусов |
|
Материал
|
черный анодированный алюминиевый сплав |
|
|||||||
|
Толщина фиксирующей пластины
|
18 | мм | |||||||
|
Количество тянущих пружин
|
2 | 4 |
|
||||||
|
Резьбовые отверстия
|
M6 |
|
|||||||
|
Вес
|
157 (168) | 152 (164) | 146 (158) | 145 (156) | 132 (144) | 234 (245) | 205 (216) | 202 (213) | г |
OMHS - кинематические держатели зеркал 3817.27(Kб)
