MLGS - каскадные дифракционные светоделители

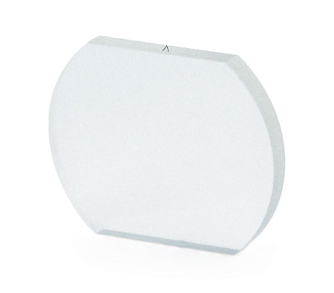

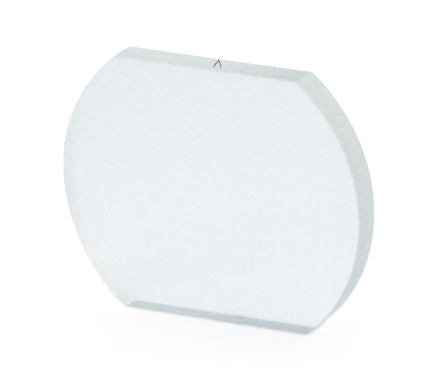

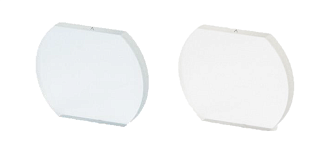

Каскадные дифракционные светоделители серии MLGS редставляют собой оптические элементы, предназначенные для разделения входящего светового пучка на несколько дискретных пучков с заданными направлениями. В основе конструкции MLGS лежит использование многослойной структуры, формируемой путем нанесения слоев жидкокристаллических полимеров (Liquid Crystal Polymers, LCP) с заданной ориентацией молекул на подложку из стекла N-BK7. Каждый слой LCP, имеющий структуру дифракционной решетки и волновой пластины, вносит определенные изменения в поляризационное и пространственное состояние проходящего света.

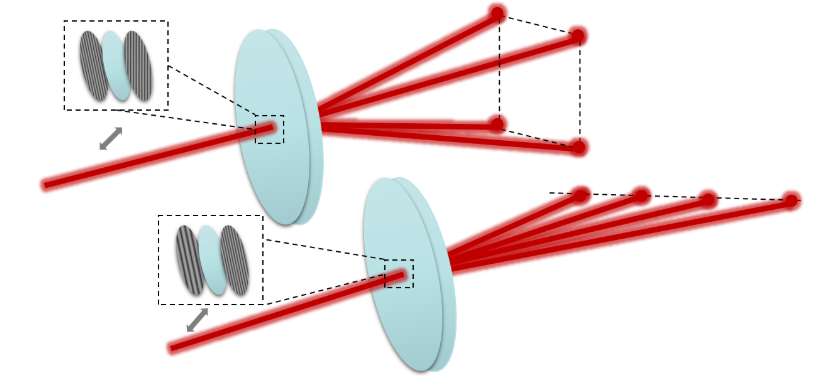

Принципиальная схема

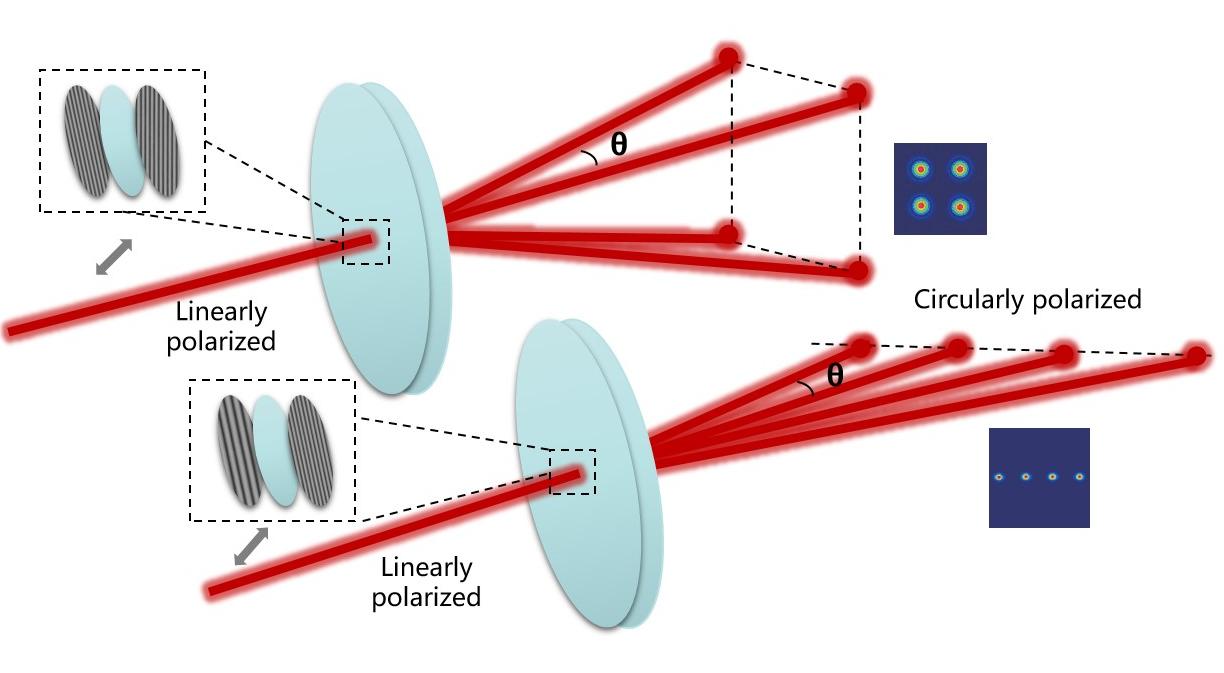

Принцип работы MLGS основан на последовательном прохождении линейно поляризованного входного пучка через несколько слоёв LCP. В зависимости от взаимной ориентации линий дифракционных решёток в каждом слое (параллельно или перпендикулярно) светоделитель формирует одномерный (1x4) или двумерный (2x2) массив выходных пучков. При этом каждый выходной пучок обладает определённой циркулярной поляризацией, зависящей от параметров волновой пластины в каждом слое. Использование LCP позволяет добиться высокой эффективности дифракции и однородности распределения интенсивности по выходным пучкам.

Преимуществами MLGS по сравнению с традиционными дифракционными светоделителями, такими как решетки Дамана, являются более высокая эффективность и однородность разделения пучка, а также точный контроль угла разделения. Благодаря этим характеристикам MLGS перспективен для применения в различных областях, включая лазерную обработку материалов, оптическую связь, сенсорные системы и другие приложения, требующие формирования точных массивов световых пучков.
