GM - лавинные фотодиодные матрицы для счёта фотонов

Фотодетекторы серии GM представляют собой матрицы лавинных фотодиодов на основе структуры InGaAs.
  • Спектральный диапазон: 950-1650 нм.
  • Напряжение пробоя: от 50 до 90 В.
  • Общий темновой ток:  до 10 нА.
  • Конфигурация пикселей 2×2 / 4×4 / 1×16.
Производитель:  LD-PD
Узнать цену

Серия GM представляет собой линейку InGaAs лавинных фотодиодных матриц (SPAD) с обратным освещением, предназначенных для высокочувствительного детектирования одиночных фотонов в ближнем ИК-диапазоне (950–1650 нм). Эти компактные массивы доступны в конфигурациях 2×2, 4×4 и 1×16 пикселей с шагом 50 мкм, что делает их идеальными для приложений, требующих пространственного разрешения, таких как квантовая коммуникация, LIDAR и флуоресцентная микроскопия. Благодаря интегрированным микролинзам на обратной стороне чипа, серия GM обеспечивает высокую эффективность детектирования (PDE до 20% на 1550 нм) и низкий уровень темновых счетов.


Характеристики постоянного тока

Описание параметра Условия испытаний Минимальное Типовое Максимальное Ед. изм.
Активный диаметр

45 48 50 мкм
Спектральный диапазон

950
1650 нм
Напряжение пробоя
IR=10 мкА, PIN=0 50 70 90 В
Темновой ток
VR=VBR-2В, PIN=0
1 10 нА
Чувствительность
VR=VBR-2В, PIN=10 мкВт (1550нм) 8 8,5
А/Вт
Емкость
VR=VBR-2В, f=1МГц
0,2 0,5 пФ
Температурный коэффициент
IR=10 мкА, PIN=0, -40...+25°C
0,1 0,15 В/°C

Характеристики детектирования одиночных фотонов
Описание параметра Условия испытаний Минимальное Типовое Максимальное Ед. измерения
Эффективность детектирования (PDE)
T=-30°C, λ=1550нм, 0,1 фотон/импульс 20%


Темновая скорость счёта (DCR)
T=-30°C, стробируемый режим 1нс & 100МГц

20 кГц
Вероятность последующих импульсов (APP)
время задержки 100 нс

4 %
Вероятность перекрестных помех между пикселями (PXT)
T=-30°C, PDE=20%

20 %

Эксплуатационные характеристики
Описание параметра Минимальное Максимальное Ед. измерения
Рабочая температура
-40 +85 °C
Температура хранения
-50 +100 °C
Прямой ток

10 мА
Обратный ток

2 мА

Модели серии GM
Модель Кол-во пикселей Размеры кристалла, мкм Толщина кристалла, мкм Параметры микролинз, мкм

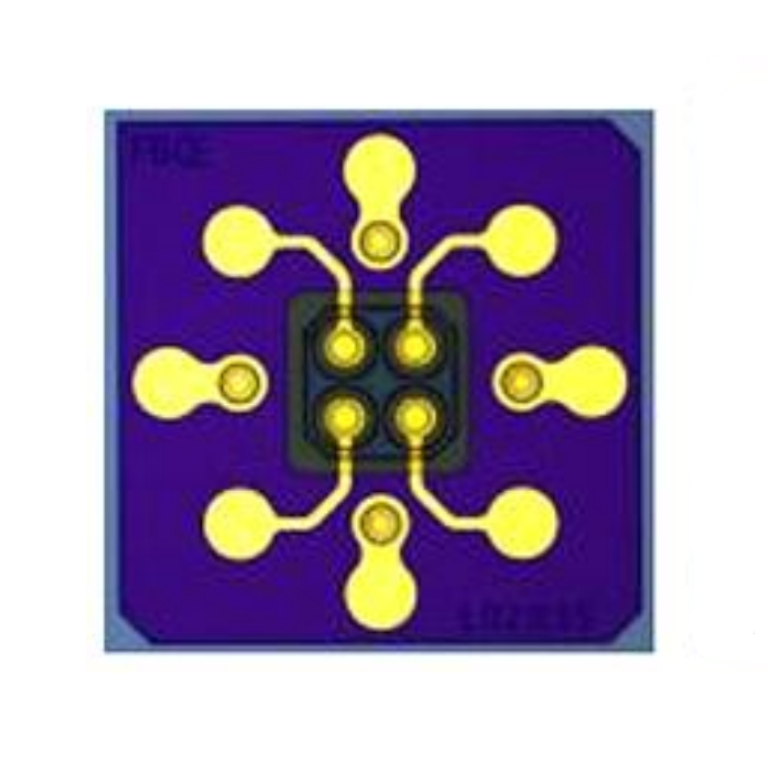

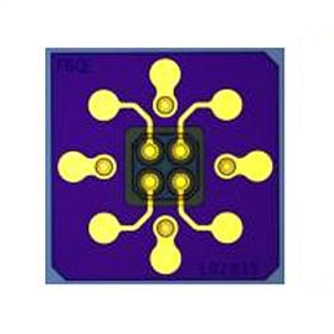

GM2P50B
2×2 400×400 200 48×48, R137

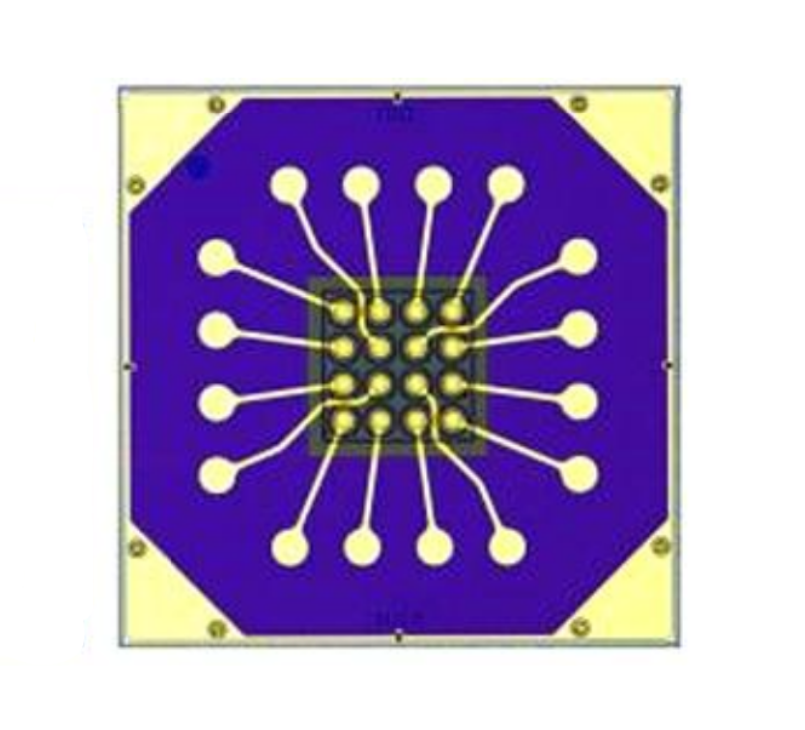

GM4P50B
4×4 800×800 200 48×48, R137

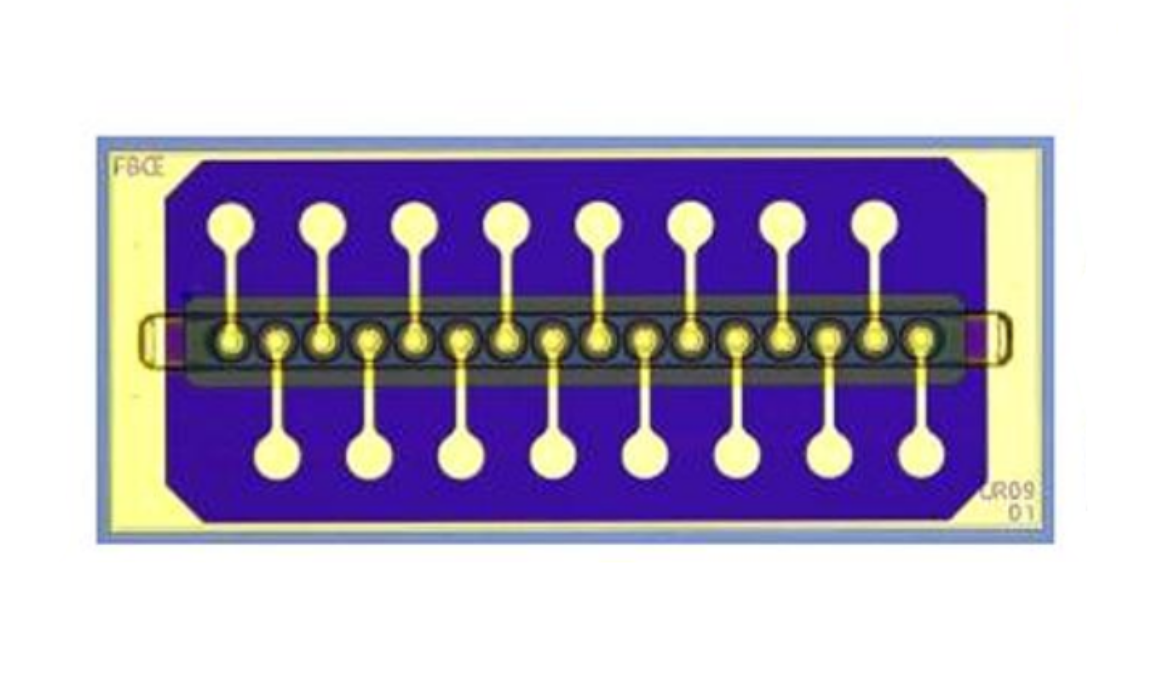

GM16×1P50B
1×16 450×1050 200 48×48, R137

  • Квантовая оптика.
  • Квантовые вычисления.
  • Измерения спектроскопии и флуоресценции.
  • Считывание при очень низком свете.

Модель Описание
GM2P50B Лавинная фотодиодная матрица для счёта фотонов. Эффективный оптический диаметр 48 мкм. Спектральный диапазон от 950 до 1650. Конфигурация пикселей 2×2. Размеры 400×400 мкм.
GM4P50B Лавинная фотодиодная матрица для счёта фотонов. Эффективный оптический диаметр 48 мкм. Спектральный диапазон от 950 до 1650. Конфигурация пикселей 4×4. Размеры 800×800 мкм.
GM16×1P50B Лавинная фотодиодная матрица для счёта фотонов. Эффективный оптический диаметр 48 мкм. Спектральный диапазон от 950 до 1650. Конфигурация пикселей 1×16. Размеры 450×1050 мкм.
