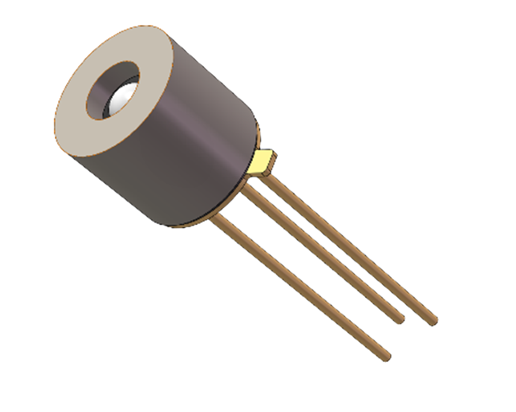

IGA-APD-1550-TO46 - лавинный фотодиод для счёта фотонов
Фотодетекторы серии IGA-APD-1550-TO46 компании LD-PD представляют собой лавинные фотодиоды на основе структуры InGaAs/Inp.
- Спектральный диапазон: 900-1700 нм.
- Напряжение пробоя: от 50 до 80 В.
- Общий темновой ток: до 1 нА.

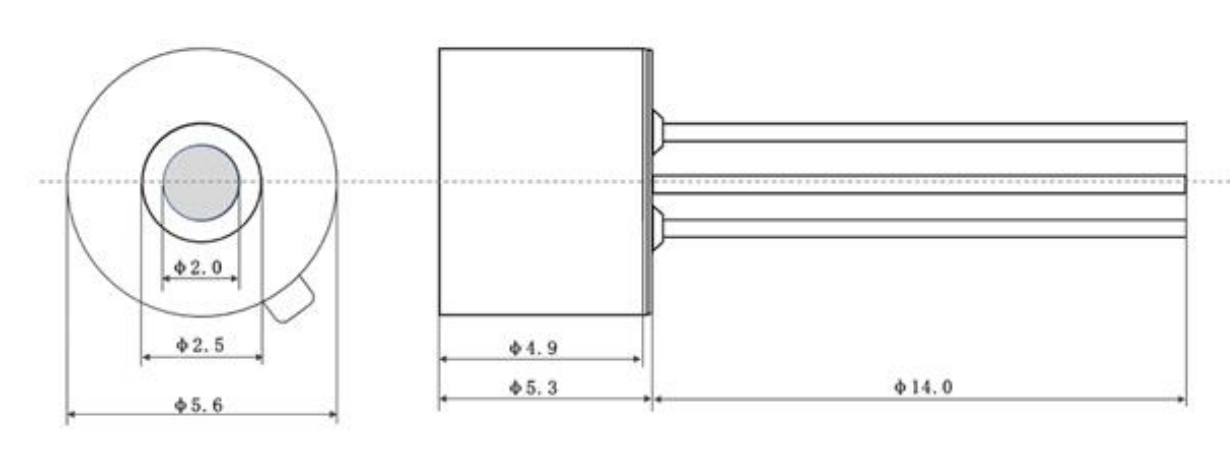

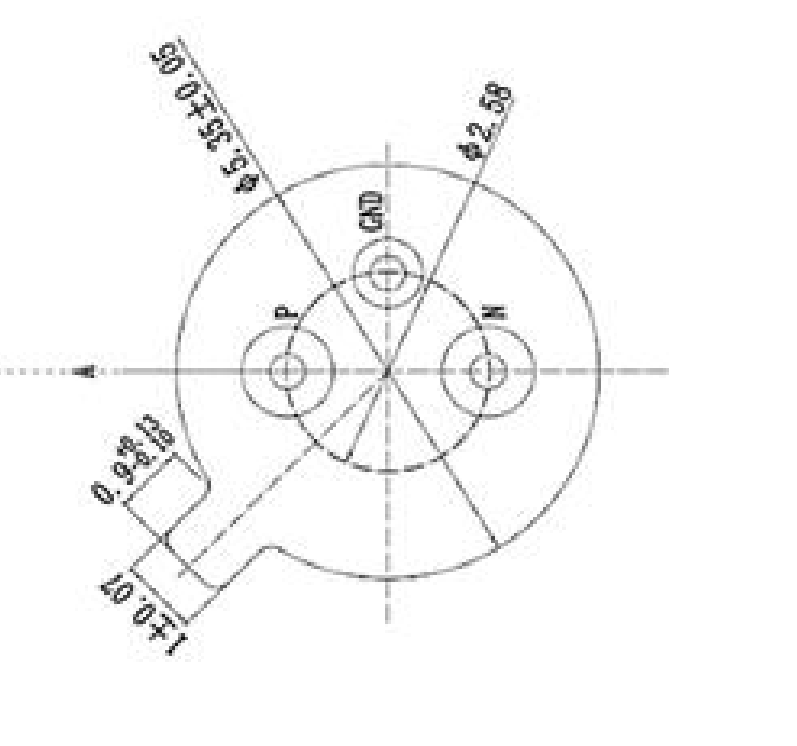

- Тип корпуса: TO-46.
Производитель: LD-PD
Лавинные фотодиоды серии IGA-APD-1550-TO46 предназначены для детектирования одиночных фотонов в ближнем ИК-диапазоне (0,9-1,7 мкм) с высокой эффективностью. Оптимизированы для работы при температурах от 0°C и выше, что снижает требования к системе охлаждения. Поддерживает два режима работы: стробирующий (до 100 МГц) и свободный. Корпус TO-46 с металлическим корпусом обеспечивает устойчивость к внешним воздействиям.
Основные характеристики
| Параметр | Условия измерения | Мин. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Напряжение пробоя (Vbr)
|
Id=10 мкА | 50 | 80 | В |
|
Чувствительность (Re)
|
λ=1,55 мкм, Vr=Vbr-2В | 8 |
|
А/Вт |
|
Темновой ток (Id)
|
Vr=Vbr-2В |
|
1 | нА |
|
Ёмкость (Ctot)
|
Vr=Vbr-2В, f=1МГц |
|
0,25 | пФ |
|
Температурная зависимость
|
Top=-40...+30°C |
|
0,15 | В/°C |
|
Эффективность (PDE)
|
λ=1,55 мкм, 0,1 ф/имп. | 20 |
|
% |
|

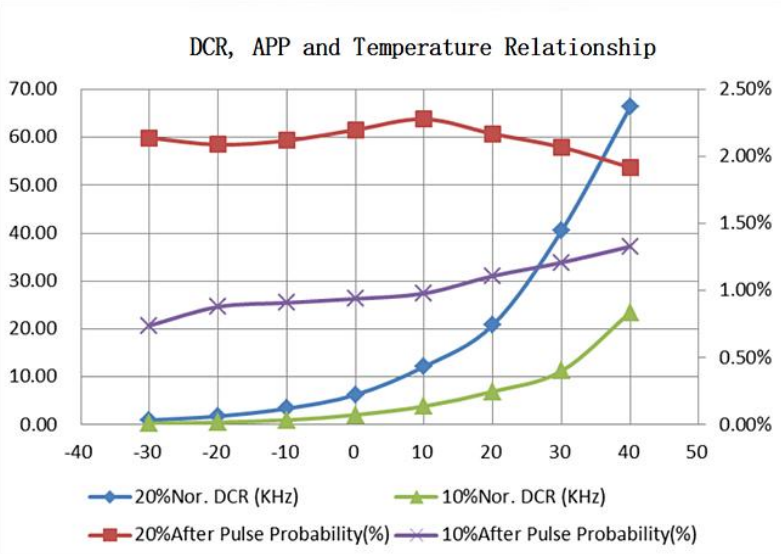

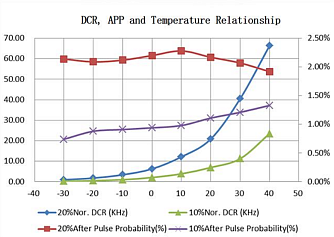

Темновая скорость счёта (DCR)
|
fg=100МГц, PDE=20% |
|
10 | кГц |
|
Ложный импульс (APP)
|
fg=100МГц, PDE=20% |
|
2,5 | % |
Максимальные режимы эксплуатации
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Температура хранения
|
-50...+85°C | °C |
|
Рабочая температура
|
-50...+80°C | °C |
|
Макс. обратное напряжение
|
Vbr | В |
|
Амплитуда стробирующего имп.
|
Vbr+10 | В |
|
Оптическая мощность
|
1 | мВт |
- Лазерное обнаружение и дальнометрирование (LADAR).
- Оптическая связь.
- Измерения флуоресценции.
- Анализ окружающей среды.
- Биомедицинские устройства.
