IGA-APD-GM104-TEC - лавинный фотодиод для счёта фотонов
- Спектральный диапазон: 900-1700 нм.
- Напряжение пробоя: от 60 до 90 В.
- Общий темновой ток: до 0,3 нА.
- Тип корпуса: TO-8.
Лавинные фотодиоды серии IGA-APD-GM104-TEC представляют собой высокочувствительный детектор ближнего инфракрасного излучения, предназначенный для регистрации одиночных фотонов в спектральном диапазоне 900-1700 нм. Устройство реализовано на основе структуры InGaAs/InP, что обеспечивает высокую квантовую эффективность и минимальный уровень шумов. Встроенный термоэлектрический охладитель (TEC) поддерживает стабильную рабочую температуру, критически важную для снижения темнового счета и обеспечения воспроизводимости измерений.

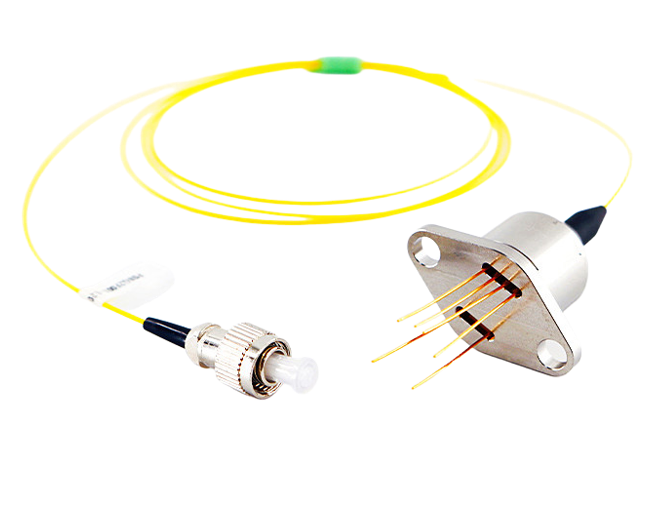

Конструктивно фотодиод выполнен в компактном металлическом корпусе TO-8 с шестью выводами, включая отдельные контакты для подачи питания на TEC и смещения на сам фотодиод. Такое исполнение обеспечивает удобство интеграции в различные оптические системы и схемы обработки сигналов.
| Описание параметра | Условия испытаний | Минимальное | Типовое | Максимальное | Ед. измерения |
|---|---|---|---|---|---|
|

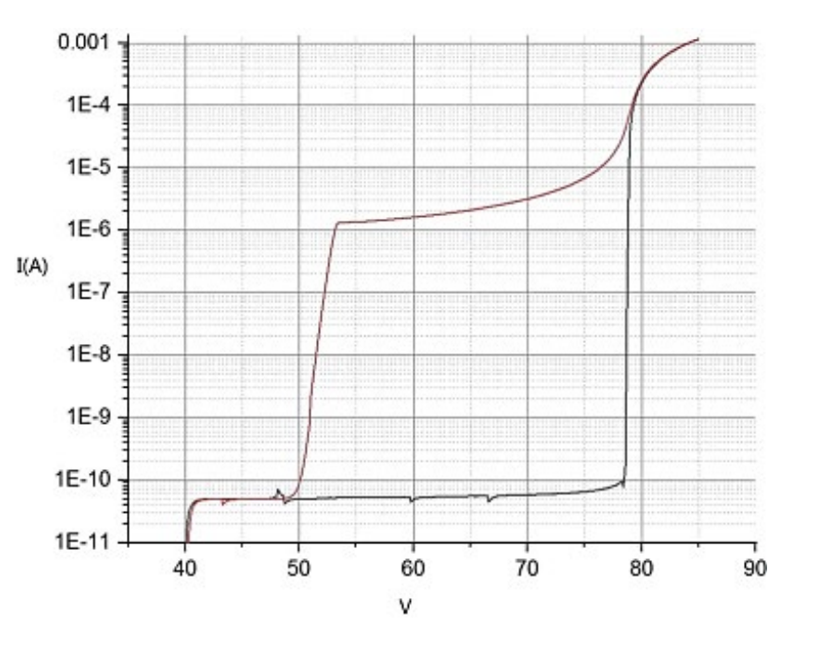

Напряжение пробоя (VB)
|
Id = 10 мкА | 60 | 80 | 90 | В |
|
Температурная зависимость VB
|
ΔVB/ΔT |
|
0,15 |
|
В/°C |
|
Темновой ток (ID)
|
M=10 |
|
0,1 | 0,3 | нА |
|
Ёмкость (C)
|
M=10, f=1 МГц |
|
|
0,25 | пФ |
|
Чувствительность (Re)
|
λ=1550 нм, M=1 | 0,8 | 0,85 | ||
|
Параметры в гейгеровском режиме
|
|||||
|

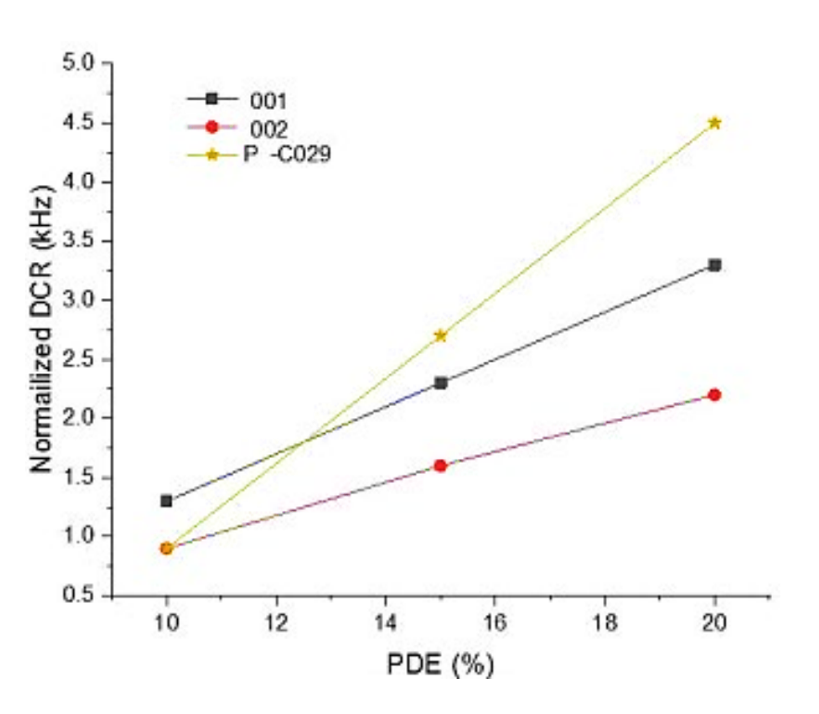

Эффективность детектирования, (PDE)
|
Частота повторения стробирования 2 МГц, 1550 нм, 1 МГц, 0,1 фотон/импульс, | 20 | % | ||
|
Темновая скорость счёта, (DCR)
|
Частота повторения стробирования 2 МГц, 1550 нм | 20 | кГц | ||
| Время джиттера | 100 | пс | |||
- Квантовая оптика.
- Квантовые вычисления.
- Измерения спектроскопии и флуоресценции.
- Считывание при очень низком свете.
