PGA-246 - лавинный фотодиод для счёта фотонов
|
Размер области детектирования |
Ø16 мкм |
|
Спектральный диапазон |
950 - 1650 нм |
|
Рабочее напряжение |
от 50 до 90 В |
|

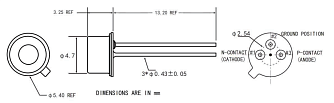

Тип корпуса |
TO-46 |
Фотодетектор PGA-246 компании RMY Electronics представляет собой лавинный фотодиод на основе структуры InGaAs/InP, и разработан специально для применения в качестве счётчика единичных фотонов. Прибор предназначен для использования при импульсном напряжении смещения, превышающем напряжение пробоя (в так называемом «гейгеровском режиме»), и таким образом, единичный фотон, падающий на детектор, вызывает макроскопический импульс тока. В сочетании с соответствующей схемой детектирования (регистрации) фотонов, это устройство позволяет производить регистрацию единичных фотонов в диапазоне длин волн от 950 до 1650 мкм.
Фотодиод SPAD компании RMY является прибором с задней подсветкой, поставляемым в стандартном корпусе TO-46 с трёхступенчатым охлаждением, и с оконным колпачком.
| Описание параметра | Условия испытаний | Минимальное | Типовое | Максимальное | Ед. измерения |
|---|---|---|---|---|---|
| Параметры в линейном режиме (температура корпуса 295 K, все напряжения и токи с отрицательным смещением) | |||||
| Напряжение пробоя, (VB) | Id = 10 мкА | 50 | 70 | 90 | В |
| Температурная зависимость VB, λ | ΔVB / ΔT, линейная аппроксимация |
- |
0,1 |
- |
В/°C |
| Общий темновой ток, (ID) | M = 10; первоначально не умноженный Id |
- |
0,3 |
- |
нА |
| Емкость, (C) | M = 10, 1 МГц |
- |
0,25 |
- |
пФ |
| Параметры в гейгеровском режиме (1550 нм) | |||||
| Темновая скорость счёта, (DCR) | Температура корпуса 233 K, при мин. DE |
- |
- |
20 | кГц |
| Эффективность детектирования, (DE) | Температура корпуса 233 K, при макс. DCR | 20 | - |
- |
% |
|
Ложный импульс, (AP) |
Температура корпуса 233 K, при макс. DCR |
- |
2,5 х 10-4 |
- | - |
Максимальные рабочие режимы
|
Параметр
|
Условия | Минимальное | Максимальное | Ед. измерения |
|---|---|---|---|---|
| Прямой ток | Постоянное смещение |
- |
+1 | мА |
| Прямое напряжение | Постоянное смещение |
- |
+1 | В |
| Обратный ток | Постоянное смещение |
- |
-1 | мА |
| Обратное напряжение | Постоянное смещение |
- |
-(Vb + 5) | В |
| Обратное напряжение | Импульсное (стробирующий режим) |
- |
-(Vb + 10) | В |
| Оптическая мощность | Непрер. режим (CW) |
- |
1 | мВт |
| Температура корпуса |
- |
-60 | 65 | °C |
- Лазерное обнаружение и дальнометрирование (LADAR).
- Оптическая связь.
- Измерения флуоресценции.
- Анализ окружающей среды.
- Биомедицинские устройства.
