PGA-308-1064 - лавинный фотодиод для счёта единичных фотонов
Фотодетектор SPAD компании RMY Electronics представляет собой лавинный фотодиод на основе структуры InGaAs/InP, и разработан специально для применения в качестве счётчика единичных фотонов.
|
Спектральный диапазон |
от 950 до 1100 нм |
| Напряжение пробоя | от 80 до 100 В |
| Общий темновой ток | 10 нА |
|
Тип корпуса |
TO-8 |
Производитель: RMY ELECTRONICS
Фотодетектор SPAD компании RMY Electronics представляет собой лавинный фотодиод на основе структуры InGaAs/InP, и разработан специально для применения в качестве счётчика единичных фотонов. Прибор предназначен для использования при импульсном напряжении смещения, превышающем напряжение пробоя (в так называемом «гейгеровском режиме»), и таким образом, единичный фотон, падающий на детектор, вызывает макроскопический импульс тока. В сочетании с соответствующей схемой детектирования (регистрации) фотонов, это устройство позволяет производить регистрацию единичных фотонов в диапазоне длин волн от 950 до 1100 нм.

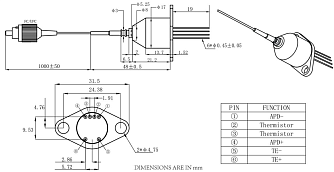

Фотодиод SPAD компании RMY является прибором, поставляемым в стандартном корпусе TO-8 с 40 мкм чипом внутри. Фотодиод имеет многомодовый волоконный вывод GI 62,5/125 мкм.
| Описание параметра | Условия испытаний | Минимальное | Типовое | Максимальное | Ед. измерения |
|---|---|---|---|---|---|
| Параметры в линейном режиме (TOP = 298 K, все напряжения и токи с отрицательным смещением) | |||||
| Напряжение пробоя, (VB) | Id = 10 мкА | 50 | 70 | 90 | В |
| Температурная зависимость VB, λ | ΔVB / ΔT, линейная аппроксимация |
- |
0,1 |
- |
В/°C |
| Общий темновой ток, (ID) | M = 10; первоначально не умноженный Id |
- |
0,3 |
- |
нА |
| Емкость, (C) | M = 10, 1 МГц |
- |
0,25 |
- |
пФ |
|
Параметры в гейгеровском режиме |
|||||
| Эффективность детектирования, (DE) | T 233 К, 1064 нм, при макс. DCR | 20 |
- |
- | % |
|
Темновая скорость счёта, (DCR) |
T 233 К, 1064 нм, при мин. DE | - | - | 10 |
кГц |
|
Вероятность ложного импульса (APP) |
T 233 К, 1064 нм, при мин. DE |
- |
2 х 10-4 | - | - |
Максимальные рабочие режимы
| Параметр | Условия | Максимальное значение | Ед. измерения |
|---|---|---|---|
| Прямой ток | Постоянное смещение | +1 | мА |
| Прямое напряжение | Постоянное смещение | +1 | В |
| Оптическая мощность | Непрер. режим (CW) | 1 | мВт |
| Обратный ток | Постоянное смещение | -1 | мА |
| Обратное напряжение | Постоянное смещение | -(Vb + 5) | В |
| Обратное напряжение | Импульсное (стробирующий режим) | -(Vb + 10) | В |
|
Оптическая мощность |
Непрерывный режим (CW) |
1 | мВт |
Параметры TEC
| Описание параметра | Условия испытаний | Макс. | Ед. измерения |
|---|---|---|---|
| Ток TEC | - | 1,5 | А |
| Напряжение TEC | - | 1,9 | В |
| TEC deltaT | Корпус устройства при 298К | 77 | °C |
- Квантовая оптика
- Квантовые вычисления
- Измерения спектроскопии и флуоресценции
- Считывание при очень низком свете
