PNA-300-MM - MMF лавинный фотодиод для счёта фотонов
Фотодетектор серии NFAD компании RMY (Princeton Lightwave) представляет собой лавинный фотодиод на основе структуры InGaAs/InP.
|
Размер области детектирования |
Ø22 мкм |
|
Спектральный диапазон |
1020 - 1650 нм |
|
Рабочее напряжение |
от 70 до 85 В |
|
Тип корпуса |
TO-46 |
Производитель: RMY ELECTRONICS

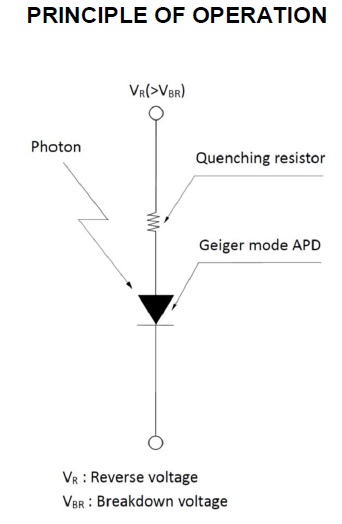

Фотодетектор PNA-300-MM серии NFAD компании RMY (Princeton Lightwave) представляет собой лавинный фотодиод на основе структуры InGaAs/InP с встроенной отрицательной обратной связью, что обеспечивает стабильную и высокую производительность отклика единичного фотона при работе в гейгеровском режиме. Использование технологии SPAD, позволяет PNA-300-MM производить детектирование единичных фотонов в инфракрасном диапазоне коротких длин волн, с высоким внутренним коэффициентом усиления и последовательном распределений импульсных откликов. PNA-300-MM обеспечивает низкую темновую скорость счета. Фотодиод имеет многомодовый волоконный вывод 62,5/125 мкм.
Особенности:
- Разработан специально для применения в качестве счетчика единичных фотонов.
- Оптимизирован для длин волн от 1000 до 1700 нм.
- Высокий коэффициент усиления и низкий уровень шума.
- Быстрое время отклика.
| Описание параметра | Символ | Стандартное | Ед. измерения |
|---|---|---|---|
|
Размер области детектирования |
- | Ø22 | мкм |
| Спектральный диапазон отклика | - | 1020 - 1650 | нм |
|
Эффективность детектирования |
PDE | мин. 10 | % |
|
Рабочее напряжение |
Vop |
70 - 85 | В |
|
Темновая скорость счёта |
DCR |
макс. 30 |
кГц |
|
Емкость вывода |
Ct |
0,4 (тип.) |
пФ |
|
Джиттер |
TJ |
300 (тип.) | пс |
|
Температурная зависимость |
γ |
0,1 (тип.) |
В/К |
|
Амплитуда выходного импульса |
Vout |
0,5 (тип.) |
мВ |
Максимальные рабочие режимы
| Параметр | Условия | Максимальное | Ед. измерения |
|---|---|---|---|
| Прямой ток | Постоянное смещение | +1 | мА |
| Прямое напряжение | Постоянное смещение | +1 | В |
| Оптическая мощность | Непрер. режим (CW) | 1 | мВт |
| Обратный ток | Постоянное смещение | -1 | мА |
| Обратное напряжение | Постоянное смещение | -(Vb + 5) | В |
| Обратное напряжение | Импульсное (закрытый режим) | -(Vb + 10) | В |
- Лазерное обнаружение и дальнометрирование (LADAR).
- Оптическая связь.
- Измерения флуоресценции.
- Анализ окружающей среды.
- Биомедицинские устройства.
