SPD6524Q - двухканальный модуль лавинного фотодиода для счета одиночных фотонов
SPD6524Q - модуль детектора одиночных фотонов, работающего в гейгеровском режиме, с двумя каналами.
- Спектральный диапазон: от 950 до 1650 нм.
- Напряжение пробоя: от 60 до 85 В.
- Темновой ток: 1 нА.
- Тип корпуса: "бабочка".
Производитель: LD-PD
Модуль SPD6524Q представляет собой высокочувствительный двухканальный детектор, специально разработанный для детектирования одиночных фотонов в широком спектральном диапазоне. Устройство построено на основе InGaAs, обеспечивающего высокую квантовую эффективность и низкий уровень шумов. Детектор предназначен для работы в режиме Гейгера.

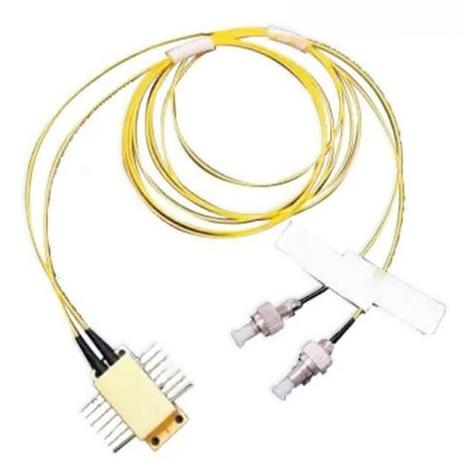

Модуль выполнен в герметичном корпусе "бабочка" с встроенной трехступенчатой системой охлаждения, позволяющей поддерживать стабильную температуру, для снижения темнового счета.
Особенности:
- Спектральный диапазон: от 950 до 1650 нм.
- Специально разработан для детектирования одиночных фотонов.
- Внутри интегрирована трехступенчатая система охлаждения.
- Двухканальный модуль выполнен в герметичном корпусе "бабочка".
Параметры в линейном режиме
| Параметр | Условия измерения | Мин. | Макс. | Ед.измерения |
|---|---|---|---|---|
| Спектральный диапазон | 950 | 1650 | нм | |
| Напряжение пробоя | Ir = 10 мкА | 60 | 85 | В |
| Чувствительность | λ = 1550 нм ± 50 нм | 8 | А/Вт | |

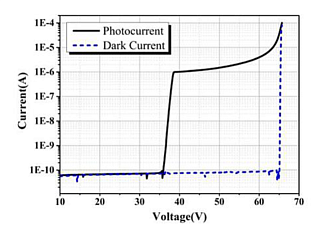

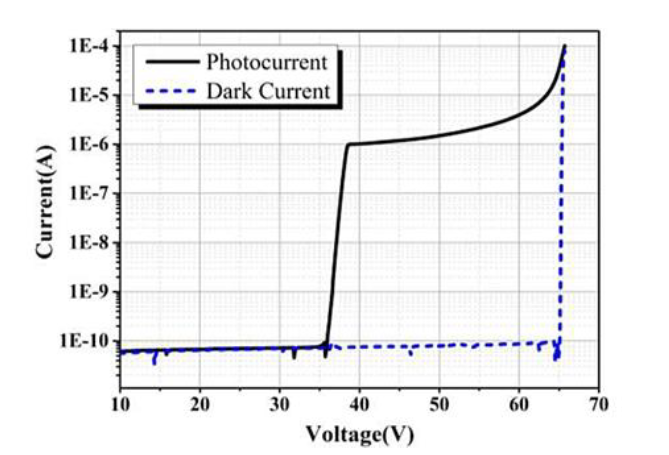

| Темновой ток | Vdc = (Vbr-1) V | 1 | нА | |
| Ёмкость | f = 1 МГц | 0,2 | пф | |

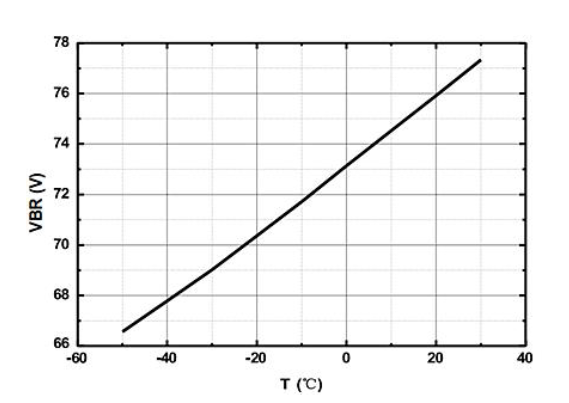

| Температурный коэффициент напряжения пробоя | Tc = -45 ... +30 °C, Ir = 10 мкА | 0,1 | 0,2 | V/°C |
Параметры в гейгеровском режиме
| Параметр | Условия измерения | Мин. | Макс. | Ед.измерения |
|---|---|---|---|---|
|
Эффективность детектирования (PDE)
|
λ = 1,55 мкм, fp = 500 кГц | 10 | % | |
| Темновая скорость счета (DCR) | λ = 1,55 мкм, PDE = 10 % ± 0,5 % | 2,5 | кГц | |
| Вероятность ложного импульса (APP) | λ = 1,55 мкм, fp = 500 кГц, PDE = 10 % ± 0,5 % | 3 | % | |
| Джиттер | PDE = 10 % | 500 | пс |
Максимальные параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Температура хранения | -50 …+85 | °С |
|
Рабочая температура
|
-50…+60 | °С |
| Обратное напряжение | Vbr+5 | В |
| Мощность оптического излучения (в непрерывном режиме) | 1 | мВт |
| Прямой ток (в непрерывном режиме) | 200 | мкА |
| Напряжение термостабилизации | 11,9 | В |
| Ток термостабилизации | 0,8 | А |
Рекомендуемые параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Рабочая температура | -50…-30 | °С |
|
Обратное напряжение
|
Vbr+1 … Vbr+5 | В |
- Квантовая оптика.
- Квантовые вычисления.
- Квантовая криптография.
- Измерение флуоресценции.
- Считывание при очень низком свете.
