SPD6527Q - модуль лавинного фотодиода для счёта фотонов

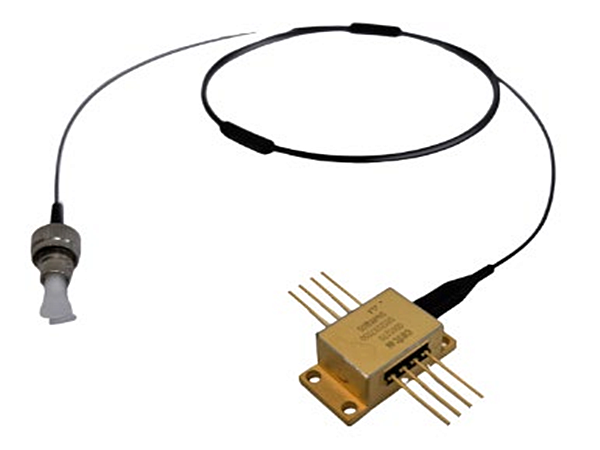

SPD6527Q - модуль лавинного фотодиода InGaAs/InP для детектирования одиночных фотонов с интегрированным TEC охладителем.
- Спектральный диапазон: 950-1650 нм.
- Напряжение пробоя: от 60 до 85 В.
- Общий темновой ток: до 1 нА.

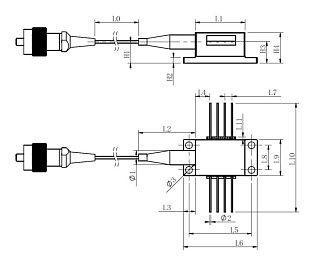

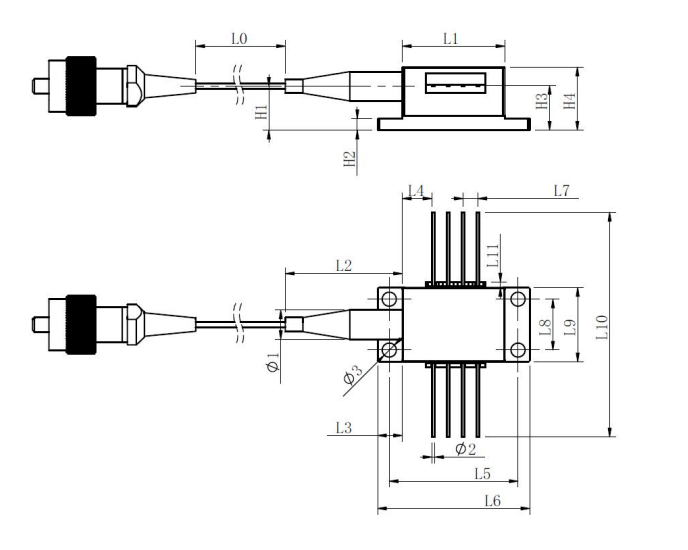

- Тип корпуса: "бабочка".
- Тип волокна: SM / MM.
Производитель: LD-PD
Модуль серии SPD6527Q представляет собой высокочувствительный детектор ближнего ИК-диапазона (950–1650 нм) с интегрированным трехкаскадным охладителем (TEC). Предназначен для точного детектирования одиночных фотонов в квантовых коммуникациях, лидарах и научных исследованиях. Ключевой особенностью модуля является его герметичный корпус типа "бабочка".
Параметры в линейном режиме
| Параметр | Условия измерения | Мин. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Спектральный диапазон
|
|
950 | 1650 | нм |
| Эффективный оптический диаметр | 25 | мкм | ||
|
Напряжение пробоя
|
IR=10 мкА | 60 | 85 | В |
|
Чувствительность
|
λ=1550±50 нм | 8 |
|
А/Вт |
|

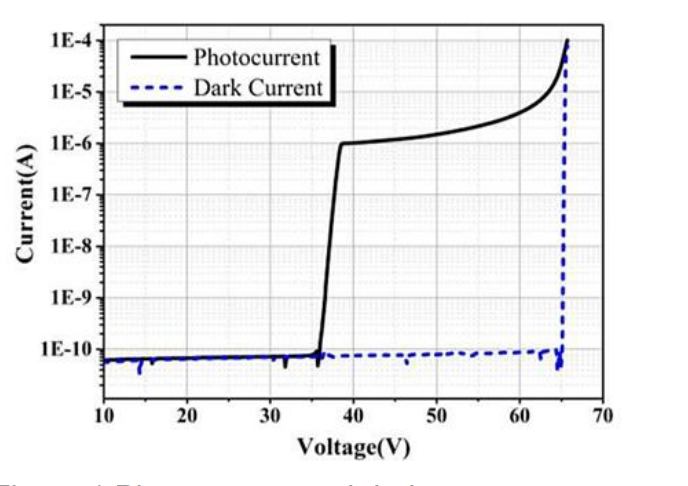

Темновой ток
|
VDC=VBR-1В |
|
1 | нА |
|
Ёмкость
|
f=1 МГц |
|
0,6 | пФ |
|

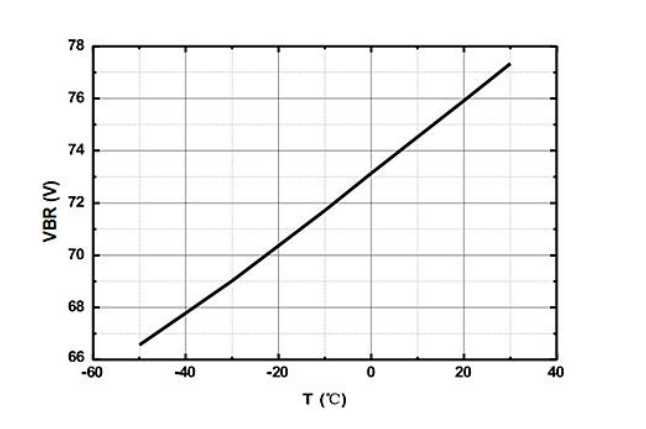

Температурная зависимость
|
Top=-45...+30°C | 0,1 | 0,15 | кОм |
Параметры в гейгеровском режиме
| Параметр | Условия измерения | Мин. | Макс. | Ед. измерения |
|---|---|---|---|---|
|
Эффективность детектирования (PDE)
|
λ=1550 нм, fp=100 кГц | 20 |
|
% |
|
Темновая скорость счёта (DCR)
|
λ=1550 нм |
|
3 | кГц |
|
Ложный импульс (APP)
|
Δt=1 мкс |
|
1 | % |
| Время джиттера | 300 | пс |
Максимально допустимые параметры
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Температура хранения
|
-50...+85 | °C |
|
Рабочая температура
|
-50...+60 | °C |
|
Обратное напряжение
|
VBR+5 | В |
|
Оптическая мощность
|
1 | мВт |
- Квантовая оптика.
- Квантовые вычисления.
- Измерения спектроскопии и флуоресценции.
- Считывание при очень низком свете.
SPD6527Q-XX-XX/XXX(XXX)
| Код серии | Тип волокна (XX) | Тип коннектора (XX/XXX) | Длина волокна (XXX) |
|---|---|---|---|
| SPD6527Q | XX: SM / MM(62.5) / MM(50) |
XX: FC / SC / LC / NC XXX: UPC / APC |
1: 1 м 1,5: 1,5 м XXX: другая |
