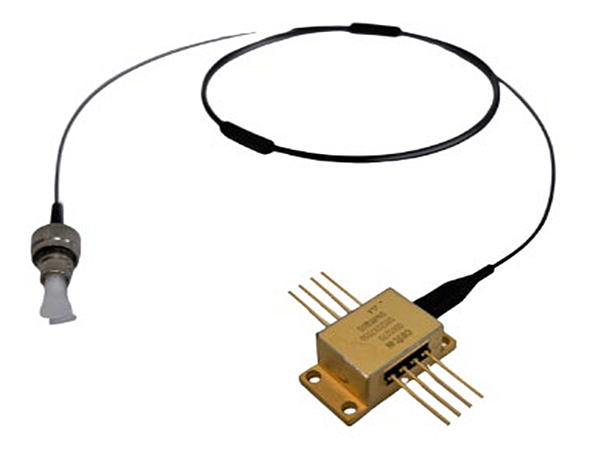

SPD6528Q - модуль лавинного фотодиода для счёта фотонов

SPD6528Q - модуль лавинного фотодиода InGaAs с отрицательной обратной связью для детектирования единичных фотонов.
  • Спектральный диапазон: 950-1650 нм.
  • Напряжение пробоя: от 60 до 85 В.
  • Общий темновой ток:  до 1 нА.

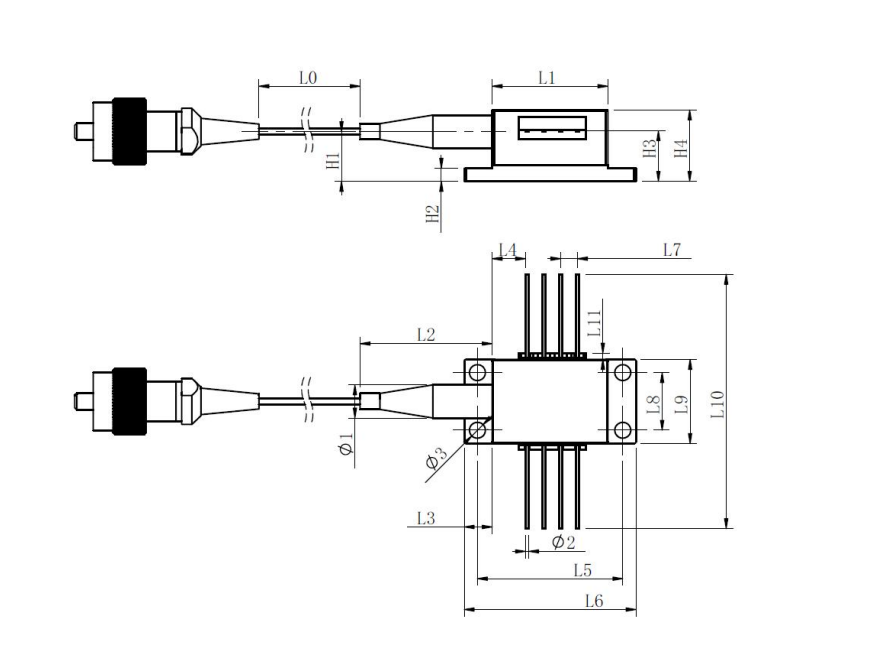

  • Тип корпуса: "бабочка".
  • Тип волокна: SM / MM.
Производитель:  LD-PD
Узнать цену

Модули серии SPD6528Q представляют собой высокочувствительные детекторф ближнего инфракрасного излучения, разработанные для регистрации одиночных фотонов в спектральном диапазоне 950-1650 нм. Устройство построено на основе InGaAs/InP лавинного фотодиода, работающего в режиме Гейгера, с интегрированной схемой отрицательной обратной связи (NFAD), которая обеспечивает автоматическое гашение лавинного процесса и восстановление рабочего состояния. Ключевой особенностью модуля является его герметичный корпус типа "бабочка".

Параметры в линейном режиме
Параметр Условия измерения Мин. Макс. Ед. измерения
Спектральный диапазон

950 1650 нм

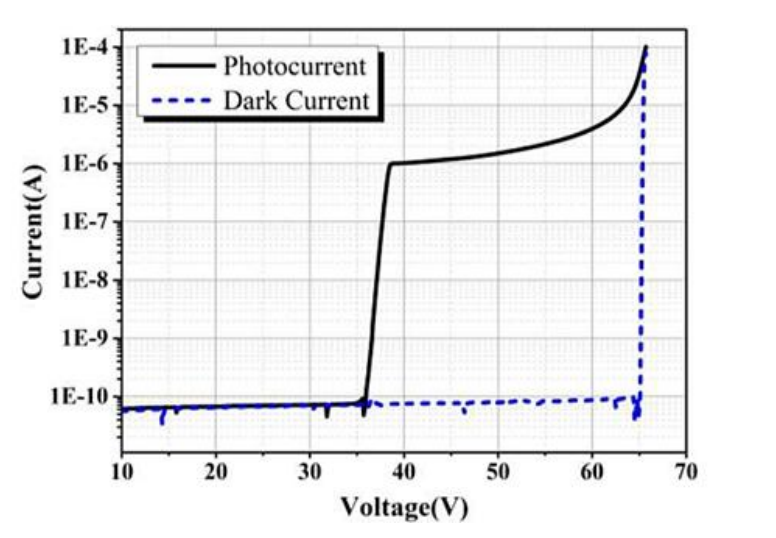

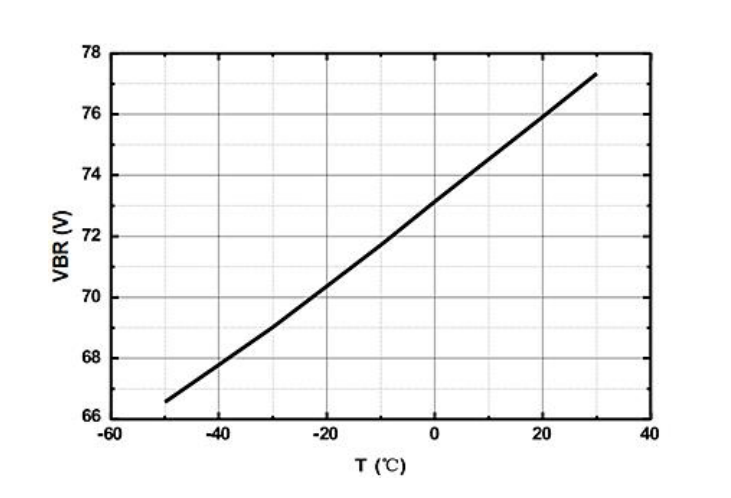

Напряжение пробоя
IR=10 мкА 60 85 В
Чувствительность
λ=1550±50 нм 8
А/Вт
Темновой ток
VDC=VBR-1В
1 нА
Ёмкость
f=1 МГц
0,6 пФ
Сопротивление ООС
I=200 мкА 150 250 кОм

Параметры в гейгеровском режиме
Параметр Условия измерения Мин. Макс. Ед. измерения
Эффективность детектирования (PDE)
λ=1550 нм, fp=50 кГц 15
%
Темновая скорость счёта (DCR)
PDE=15%
10 кГц
Ложный импульс (APP)
Δt=1 мкс
15 %

Максимально допустимые параметры
Параметр Значение Ед. измерения
Температура хранения
-50...+85 °C
Рабочая температура
-50...+60 °C
Обратное напряжение
VBR+5 В
Оптическая мощность
1 мВт

  • Квантовая оптика.
  • Квантовые вычисления.
  • Измерения спектроскопии и флуоресценции.
  • Считывание при очень низком свете.

SPD6528Q-XX-XX/XXX(XXX)
Код серии Тип волокна (XX) Тип коннектора (XX/XXX) Длина волокна (XXX)
SPD6528Q XX: SM / MM(62.5) / MM(50) XX: FC / SC / LC / NC
XXX: UPC / APC 		1.0m: 1 м
1.5m: 1,5 м

Модель Описание
SPD6528Q-XX-XX/XXX(XXX) Модуль лавинного фотодиода для счёта фотонов. Требуется указать параметры.
SPD6528Q-MM(62.5)-FC/UPC(1.0m) Модуль лавинного фотодиода для счёта фотонов. Спектральный диапазон от 950 до 1650 нм. Напряжение пробоя от 60 до 85 В. Тип волокна: MM. Тип коннектора: FC/UPC.
