SCQ-CZY-ZL - система мониторинга вибраций
SCQ-CZY-ZL - система мониторинга вибраций на пьезоэлектрических акселерометрах.

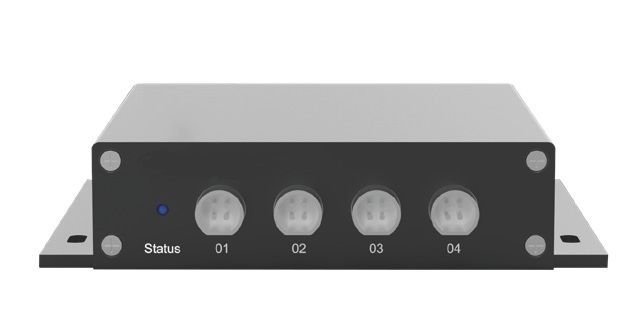

- Четырёхканальный контроллер сбора данных iPotest-04IA.
- Аналого-цифровой преобразователь 24-бит.

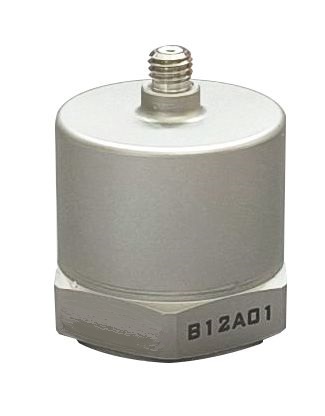

- Два высокочувствительных IEPE акселерометра B12A01.
- Чувствительность 10000 ±5% мВ/g.
Производитель: EV
Система мониторинга вибраций SCQ-CZY-ZL состоит из контроллера сбора данных и двух акселерометров, позволяющих в реальном времени получать точные данные о вибрациях оптического стола и других используемых инструментов. Для работы с системой разработано специальное программное обеспечение.
Широко применяется при проведении прецизионных оптических экспериментов и других экспериментов, требующих высокой стабильности оборудования. Также возможно изготовление сенсоров других форм по индивидуальному заказу.
Характеристики контроллера:
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Число каналов | 4 | - | ||
| Режим сбора данных | синхронный | - | ||
| Разрешение АЦП | 24 | бит | ||
| Частота дискретизации | 2, 5, 10 | кГц | ||
| Выходная мощность (питание для сенсора, постоянный ток) | 24 | В | ||
| Диапазон измерения | ±0.1, ±1, ±5, ±10 | Вт | ||
| Рабочий диапазон температур | -20 ~ +60 | ℃ | ||
| Температура хранения | -40 ~ +80 | ℃ | ||
Характеристики сенсора:
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Чувствительность | 10000 ±5% | мВ/g | ||
| Диапазон измерения | 0.5 | g | ||
|
Частотная характеристика |
0.5 - 0.8 ±5%, 0.3 - 1 ±10% | кГц | ||
| Частота резонанса | ≥ 2.2 | кГц | ||
| Временная постоянная |
≥ 10 |
с | ||
| Боковая чувствительность | ≤5 | % | ||
| Рабочий диапазон температур | -20 ~ +60 | ℃ | ||
| Температура хранения | -40 ~ +80 | ℃ | ||
| Широкополосное разрешение |
0.000035 |
grms | ||
| Постоянное электропитание | 20 - 30 В | В | ||
| Сила тока | 2 - 20 | мА | ||
| Выходной импеданс |
≤ 100 |
Ом | ||
|
Постоянное амплитудное смещение |
8 - 12 | В | ||
| Максимальное значение ускорения | 4 | g | ||
| Предельное значение удара | 10 | g | ||
| Температурный диапазон |
-40 ~ +80 |
℃ |
||
| Материал оболочки | нержавеющая сталь | - | ||
| Вес | 68 | г | ||
- Обнаружение вибраций окружающей среды.
- Обнаружение вибраций оптического стола и тестирование эффективности виброизоляции.
- Измерение передачи вибрации.
- Мониторинг вибрации в реальном времени.
SCQ-CZY-ZL - система мониторинга вибраций 2409.71(Kб)
