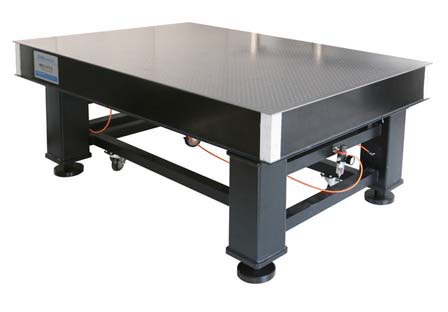

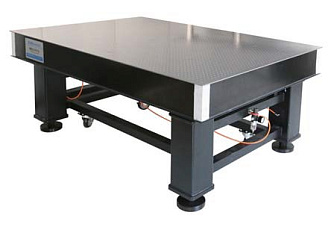

ZTP - оптические столы с пневматической виброизоляцией

Серия оптических столов с пневматической вибрационной изоляцией ZTP является идеальной рабочей платформой для чувствительных к вибрациям устройств, таких как микроскопы, весы, интерферометры и аналогичные устройства.

Длина плиты от 900 до 3500 мм.
Ширина плиты от 600 до 1500 мм.
Толщина плиты 100/200/300 мм.
Собственная частота < 1,5 - 3 Гц.

Производитель: EV

Узнать цену

Задать вопрос

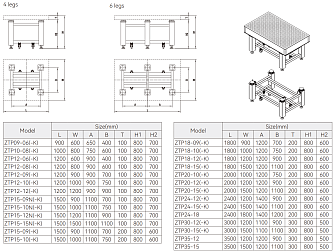

Параметры стандартных моделей:

Модель стола	Размер (мм)	Толщина плиты (мм)	Вес плиты (кг)	Площадь опор (мм)	Нагрузка (кг)	Количество ножек
ZTP09-06	900×600×800	100	65	120×120	400	4
ZTP10-08	1000×800×800	100	96	120×120	400	4
ZTP12-06	1200×600×800	100	86	120×120	400	4
ZTP12-08	1200×800×800	100	115	120×120	400	4
ZTP12-09	1200×900×800	100	130	120×120	400	4
ZTP12-10	1200×1000×800	100	144	120×120	400	4
ZTP12-12	1200×1200×800	100	173	120×120	400	4
ZTP15-09N	1500×900×800	100	189	160×160	600	4
ZTP15-10N	1500×1000×800	100	210	160×160	600	4
ZTP15-12N	1500×1200×800	100	252	160×160	600	4
ZTP15-15N	1500×1500×800	100	315	160×160	600	4
ZTP18-09	1800×900×800	200	227	160×160	800	4
ZTP18-10	1800×1000×800	200	252	160×160	800	4
ZTP18-12	1800×1200×800	200	302	160×160	800	4
ZTP18-15	1800×1500×800	200	378	160×160	800	4
ZTP20-10	2000×1000×800	200	280	160×160	800	4
ZTP20-12	2000×1200×800	200	336	160×160	800	4
ZTP20-15	2000×1500×800	200	420	160×160	800	4
ZTP24-12	2400×1200×800	200	403	160×160	800	4
ZTP24-15	2400×1500×800	200	504	160×160	800	4
ZTP24-18	2400×1800×800	200	605	160×160	800	4
ZTP30-12	3000×1200×800	300	601	160×160	1200	6
ZTP30-15	3000×1500×800	300	752	160×160	1200	6
ZTP35-12	3500×1200×800	300	701	160×160	1200	6
ZTP35-15	3500×1500×800	300	877	160×160	1200	6

Общие параметры:

Параметр	Значение	Ед. измерения
Толщина столешницы	100 / 200 / 300	мм
Частота собственных колебаний	< 1,5 - 3	Гц
Плоскостность (600 мм х 600 мм)	0,02 - 0,05	мм
Диапазон регулировки высоты	-10..+15	мм
Высота стола	800	мм
Шаг сетки крепежа	25 х 25	мм
Тип крепежа	М6
Граница монтажных отверстий	37,5	мм
Вес плиты толщиной 100 мм	120	кг/м³
Вес плиты толщиной 200 мм	140	кг/м³
Вес плиты толщиной 300 мм	167	кг/м³

ZTP - оптические столы с пневматической виброизоляцией 1715.96(Kб)

Модель	Описание
ZTP09-06	Оптический стол с пневматической виброизоляцией. Размер стола 900×600×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP10-08	Оптический стол с пневматической виброизоляцией. Размер стола 1000×800×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP12-06	Оптический стол с пневматической виброизоляцией. Размер стола 1200×600×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP12-08	Оптический стол с пневматической виброизоляцией. Размер стола 1200×800×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP12-09	Оптический стол с пневматической виброизоляцией. Размер стола 1200×900×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP12-10	Оптический стол с пневматической виброизоляцией. Размер стола 1200×1000×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP12-12	Оптический стол с пневматической виброизоляцией. Размер стола 1200×1200×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP15-09N	Оптический стол с пневматической виброизоляцией. Размер стола 1500×900×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP15-10N	Оптический стол с пневматической виброизоляцией. Размер стола 1500×1000×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP15-12N	Оптический стол с пневматической виброизоляцией. Размер стола 1500×1200×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP15-15N	Оптический стол с пневматической виброизоляцией. Размер стола 1500×1500×800 мм. Толщина плиты 100 мм. Высота опор 700 мм.
ZTP18-09	Оптический стол с пневматической виброизоляцией. Размер стола 1800×900×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP18-10	Оптический стол с пневматической виброизоляцией. Размер стола 1800×1000×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP18-12	Оптический стол с пневматической виброизоляцией. Размер стола 1800×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP18-15	Оптический стол с пневматической виброизоляцией. Размер стола 1800×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP20-10	Оптический стол с пневматической виброизоляцией. Размер стола 2000×1000×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP20-12	Оптический стол с пневматической виброизоляцией. Размер стола 2000×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP20-15	Оптический стол с пневматической виброизоляцией. Размер стола 2000×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP24-12	Оптический стол с пневматической виброизоляцией. Размер стола 2400×1200×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP24-15	Оптический стол с пневматической виброизоляцией. Размер стола 2400×1500×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP24-18	Оптический стол с пневматической виброизоляцией. Размер стола 2400×1800×800 мм. Толщина плиты 200 мм. Высота опор 600 мм.
ZTP30-12	Оптический стол с пневматической виброизоляцией. Размер стола 3000×1200×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
ZTP30-15	Оптический стол с пневматической виброизоляцией. Размер стола 3000×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
ZTP35-12	Оптический стол с пневматической виброизоляцией. Размер стола 3500×1200×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
ZTP35-15	Оптический стол с пневматической виброизоляцией. Размер стола 3500×1500×800 мм. Толщина плиты 300 мм. Высота опор 500 мм.
