EDFA-C-HP-BA - высокомощные волоконно-оптические усилители EDFA для C-диапазона
EDFA-C-HP-BA - высокомощные волоконно-оптические усилители EDFA.
- Диапазон длин волн: 1535 - 1565 нм.
- Входная мощность: -6 ~ +10 дБм.
- Выходная оптическая мощность @вход -3 дБм: 27 / 30 / 33 / 35/ 37 / 40 дБм.
- Режимы управления: ACC, APC.
- Тип волокна: SM, PM.
Производитель: DK PHOTONICS
Высокомощный усилитель EDFA-C-HP-BA представляет собой оптический усилитель EDFA, предназначенный для усиления сигнала в диапазоне от 1535 до 1565 нм. Доступен волоконный SMF-28e вывод с коннектором FC/APC.
Особенности:
- Высокое усиление.
- Высокая выходная мощность.
- Широкий спектр усиления.
- Низкий уровень шумов.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Диапазон длин волн
|
1535 - 1565 | нм | |
|
Входная мощность
|
-6 ~ +10 |
дБм | |
|
Выходная оптическая мощность @вход -3 дБм
|
27 / 30 / 33 / 35 / 37 / 40 |
дБм | |
|
Коэффициент шума @вход -3 дБм
|
< 6 | дБ | |
|
Неравномерность усиления по длине волны @разные длины волн
|
≤ 1 | дБ | |
|
Зависимость усиления от поляризации
|
≤0,5 | дБ | |
|
Дисперсия поляризационных мод
|
0,5 | пс | |
|
Входная/выходная изоляция
|
> 35 | дБ | |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | ||
|
Тип волокна
|
SMF-28 | - | |
|
Оптический коннектор
|
FC/APC | - | |
|
Режимы управления
|
ACC / APC / AGC (37/40 дБм без AGC) |
- | |
Электрические параметры и параметры окружающей среды
| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
|
Управление
|
Сенсорный экран/RS232 | RS232 | |
|
Интерфейс
|
Разъем DB9 (розетка) | ||
|
Источник питания
|
100-240В (AC), <150 Вт | 12В (DC), <60 Вт | |
|
Габариты, мм
|
27/30/33/35 дБм
|

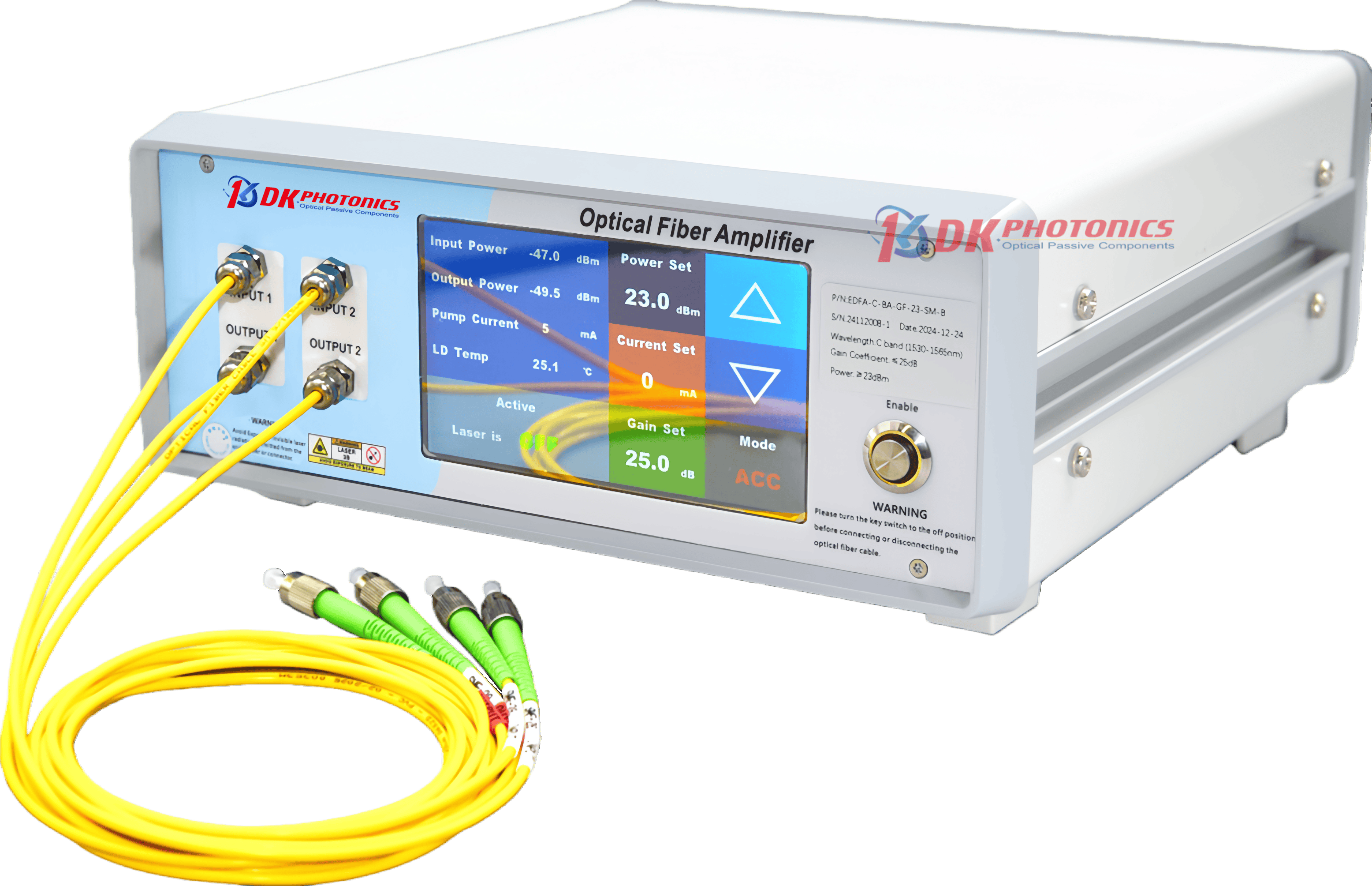

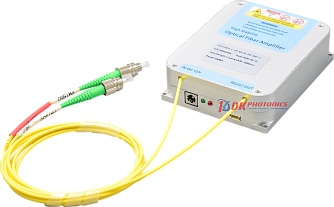

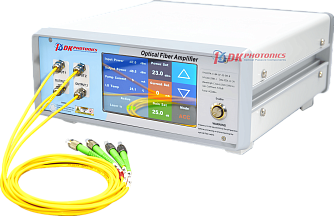

255 х 322 х 115 | 125 х 150 х 21,5(125 x 150 x 31,5 для модели с активным охлаждением) |
|
37/40 дБм
|
376 х 340 х 112 | 139 х 235 х 70 | |
|
Способ охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла (для моделей с оптической мощностью 27/30/33/35 дБм) / Внутреннее воздушное охлаждение | |
|
Рабочий диапазон температур
|
-5 ~ +35°C | ||
|
Относительный уровень влажности
|
0 ~ 70% | ||
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
- LIDAR.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
С: С-диапазон | HP-ВА: бустерный усилитель высокой мощности |
27: 27 дБм 30: 30 дБм 33: 33 дБм 35: 35 дБм 37: 37 дБм 40: 40 дБм |
SM: SMF-28e |
M: модуль B: настольный |
| Модель | Описание | Наличие | |
|---|---|---|---|
| EDFA-C-HP-BA | Высокомощный волоконно-оптический усилитель EDFA. Требуется уточнить параметры. | Под заказ |
