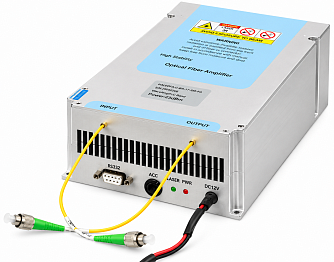

EDFA-C-HP-BA-PM - высокомощные волоконно-оптические усилители EDFA с сохранением поляризации для C-диапазона
EDFA-C-HP-BA-PM - волоконно-оптические усилители с сохранением поляризации для С-диапазона.
- Диапазон длин волн 1535 - 1565 нм.
- Входная мощность: -6 ~ +10 дБм.
- Выходная оптическая мощность @вход -0 дБм: 27 / 30 / 33 / 37 / 40 дБм.
- Режимы управления: ACC / APC / AGC (37/40 дБм без AGC).
- Тип волокна PM1550.
Производитель: DK PHOTONICS
EDFA-C-HP-BA-PM - волоконно-оптические усилители с сохранением поляризации для C-диапазона основаны на принципе лазерного усиления оптических сигналов в волокнах, легированных эрбием, с использованием уникальной многоступенчатой конструкции оптического усиления и надежной технологии лазерного рассеивания тепла высокой мощности для достижения высокой мощности лазерной поляризации с длиной волны 1535 ~ 1565 нм.
Особенности:
- Высокое усиление.
- Высокая выходная мощность.
- Широкий спектр усиления.
- Низкий уровень шумов.
- PM вывод.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Диапазон длин волн
|
1535 - 1565 | нм | |
|
Входная мощность
|
-6 - +10 |
дБм | |
|
Выходная оптическая мощность @вход -0 дБм
|
27 / 30 / 33 / 37 / 40 |
дБм | |
|
Коэффициент шума @вход -0 дБм
|
< 6 | дБ | |
|
Коэффициент экстинкции
|
20 (мин.); 23 (тип.) | дБ | |
|
Входная/выходная изоляция
|
> 35 | дБ | |
|
Тип волокна
|
PM1550 |
- | |
|
Оптический коннектор
|
FC / APC | - | |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | - | |
|
Режимы управления
|
ACC / APC / AGC (37/40 дБм без AGC) |
- | |
Электрические параметры и параметры окружающей среды
| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
|
Управление
|
Сенсорный экран/RS232 | RS232 | |
|
Интерфейс
|
Разъем DB9 (розетка) | ||
|
Источник питания
|
100-240В (AC), <150 Вт | 12В (DC), <60 Вт | |
|
Габариты, мм
|
27/30/33/35 дБм
|
255 х 322 х 115 | 125 х 150 х 21,5(125 x 150 x 31,5 для модели с активным охлаждением) |
|
37/40 дБм
|
260 х 350 х 120 | 139 х 235 х 70 | |
|
Способ охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла (для моделей с оптической мощностью 27/30/33/35 дБм) / Внутреннее воздушное охлаждение | |
|
Рабочий диапазон температур
|
-5 ~ +35°C | ||
|
Относительный уровень влажности
|
0 ~ 70% | ||
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
- LIDAR
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | C: C-диапазон | HP-BA: бустерный усилитель высокой мощности |
27: 27 дБм 30: 30 дБм 33: 33 дБм 35: 35 дБм 37: 37 дБм 40: 40 дБм |
PM: PM1550 |
M: модуль B: настольный |
| Модель | Описание | Наличие | |
|---|---|---|---|
| EDFA-C-HP-BA-PM | Высокомощный волоконно-оптический усилитель EDFA с сохранением поляризации. Требуется уточнить параметры. | Под заказ |
