EDFA-C-PA-HG - волоконно-оптические усилители слабого сигнала EDFA с высоким коэффициентом усиления
- Диапазон длин волн: 1530 - 1565 нм.
- Входная мощность: -35 ~ -25 дБм.
- Коэффициент усиления малого сигнала @вход -45 дБм: ≥ 60 дБ.
- Режимы управления: ACC/APC.
- Тип волокна: SMF-28e, PM1550.
Предусилитель EDFA-C-PA-HG от DK Photonics на волокне, легированном эрбием, для C-диапазона с высоким коэффициентом усиления представляет собой волоконный усилитель с многокаскадной структурой, в котором мощность накачки каждого каскада может независимо контролироваться и регулироваться.
Пользователь может независимо регулировать ток накачки на каждом каскаде для достижения наилучшего усиления. Кроме того, конструкция позволяет удобно встраивать оптические фильтры, соответствующие длине волны сигнала, между усилительными каскадами. Это позволяет значительно улучшить и оптимизировать шумовые характеристики волоконного усилителя, что делает его идеально подходящим для научно-исследовательских экспериментов. Доступны кастомизированные версии усилителя.
Особенности:- Высокий коэффициент усиления.
- Широкий динамический диапазон.
- Низкий уровень шума.
| Параметр | Значения | Ед. измерения | |
|---|---|---|---|
|
Диапазон длин волн
|
1530 - 1565 | нм | |
|
Входная мощность
|
-55 ~ -25 (-45 ~ -25 у стандартной версии) | дБм | |
|
Коэффициент усиления слабого сигнала @вход -45 дБм
|
≥ 60 (≥ 45 у стандартной версии) | дБ | |
|
Коэффициент шума
|
≤ 4,0 (≤ 4,5 у стандартной версии) | дБ | |
|
Зависимость усиления от поляризации (PDG)
|
≤ 0,3 | дБ | |
|
Дисперсия поляризационных мод (PMD)
|
≤ 0,5 | пс | |
|
Входная/выходная изоляция
|
> 35 | дБ | |
|
Контроль оптической мощности
|
Измерение оптической мощности выходного сигнала; Измерение оптической мощности входного сигнала | - | |
|
Тип волокна
|
SMF-28/PM1550 | - | |
|
Оптический коннектор
|
FC/APC | - | |
|
Режим управления
|
ACC/APC | - | |
Электрические параметры и параметры окружающей среды

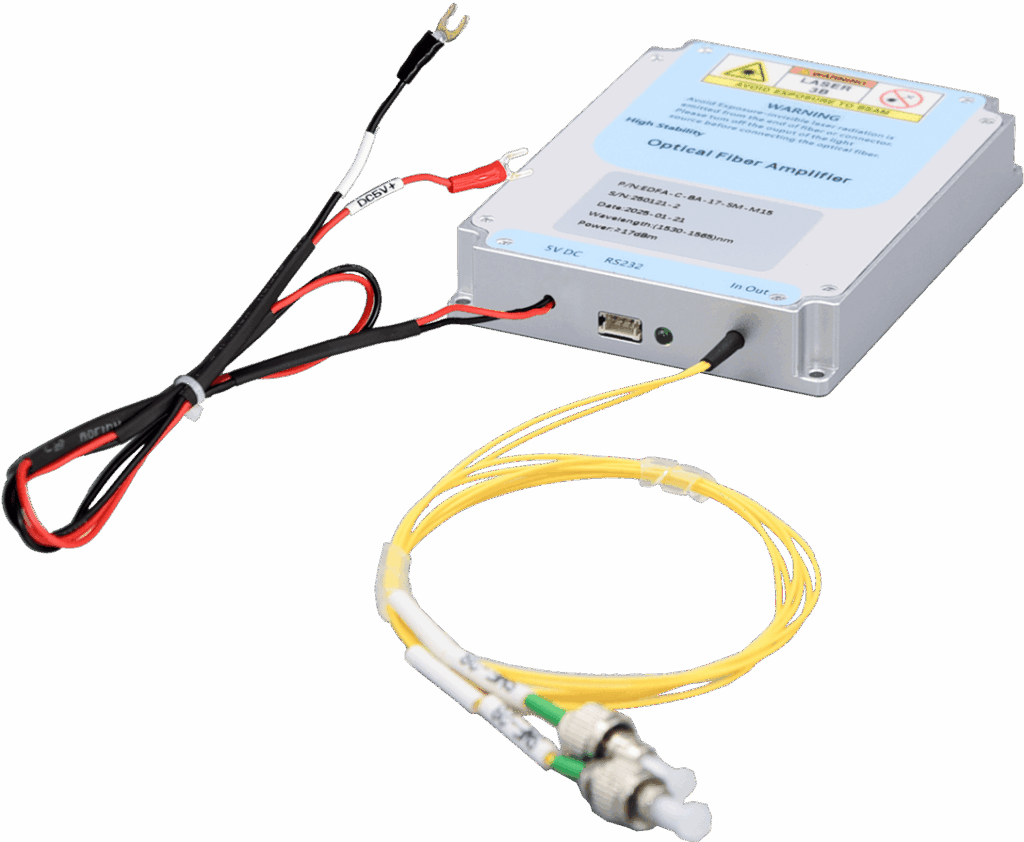

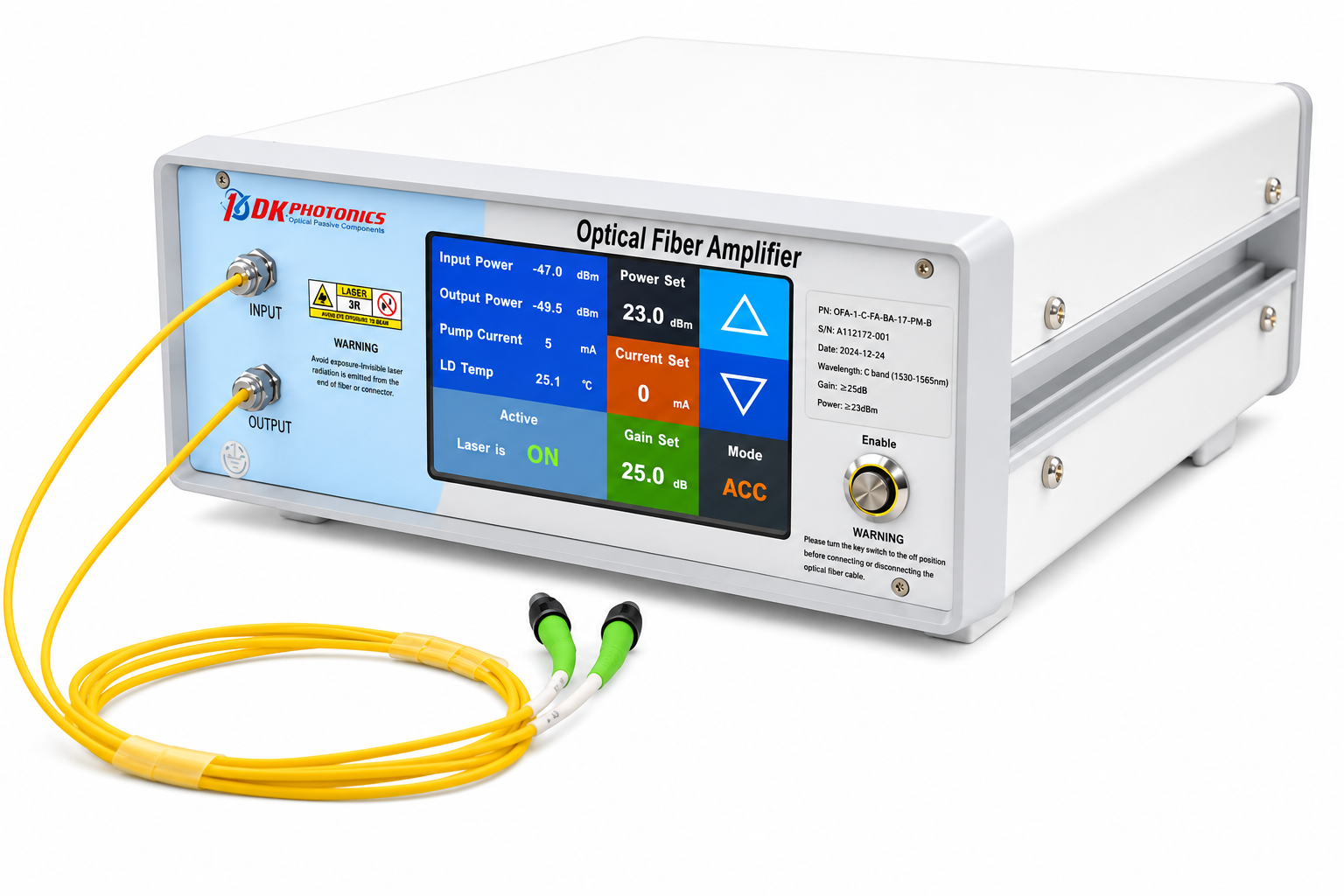

| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
|
Управление
|
Сенсорный экран/RS232 | RS232 | |
|
Интерфейс
|
Разъем DB9 (розетка) | ZH1.5-3 Pin | |
|
Источник питания
|
100-240В (AC), < 30 Вт | 5В (DC), < 15 Вт | |
|
Фактическое потребление, Вт
|
≤ 8 | ≤ 6 | |
|
Габариты, мм
|
255 х 285 х 115 |
70 х 90 х 15 |
|
|
Метод охлаждения
|
Внутреннее воздушное охлаждение | Контактный отвод тепла | |
|
Рабочий диапазон температур
|
-5 ~ +35°C | ||
|
Относительный уровень влажности
|
0 ~ 70% | ||
- Радиофотонные распределенные системы ВОЛС.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Степень усиления | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
|
EDFA |
С: С-диапазон |
РА-HG: предусилитель сс высоким коэффициентом усиления |
60: 60дБ@-45дБм |
SM: SMF-28e PM: PM1550 |
M: модуль B: настольный |
