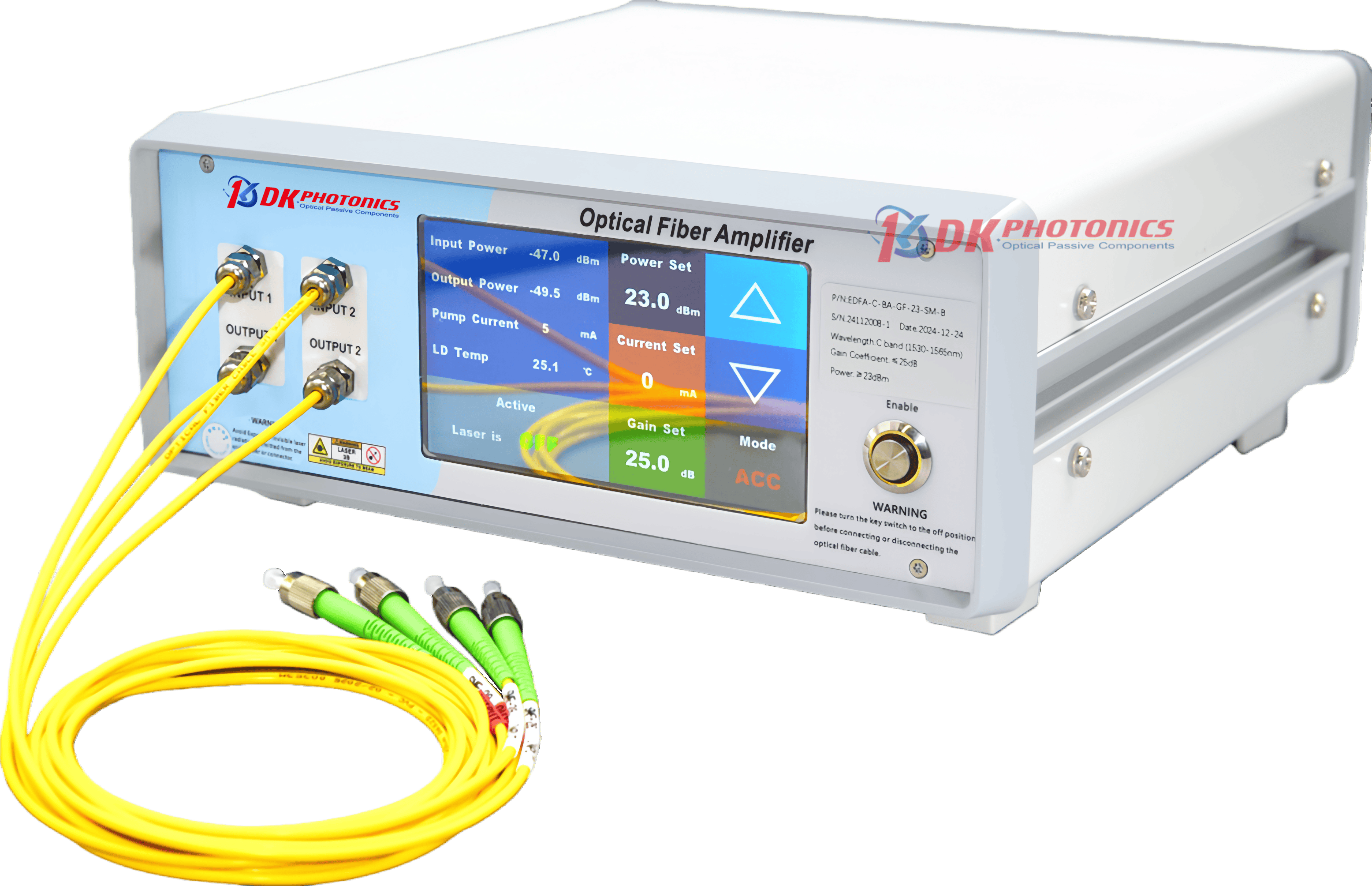

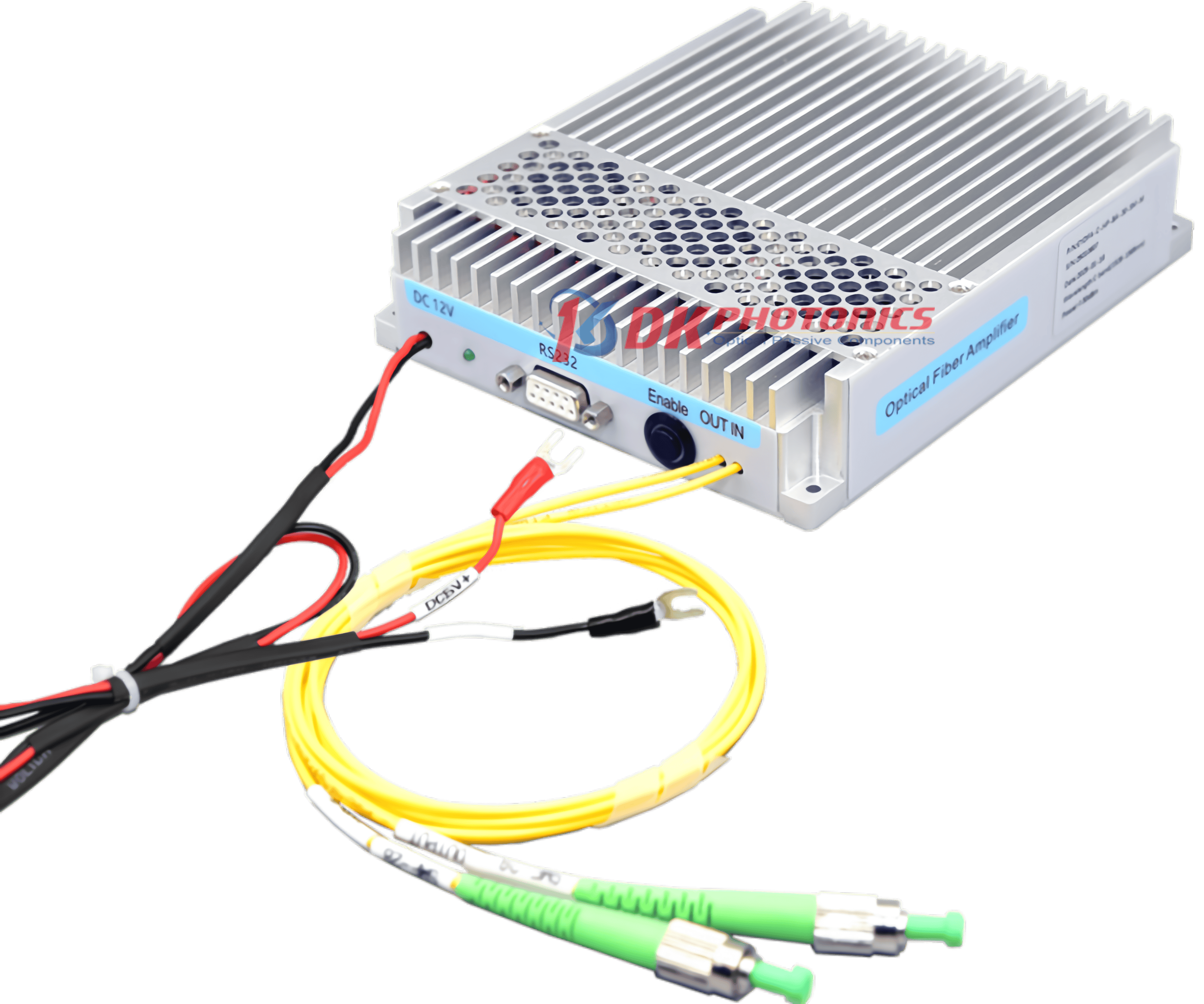

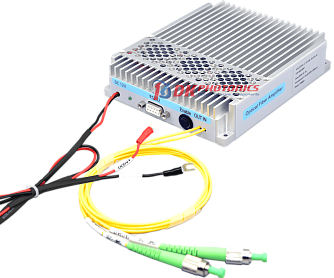

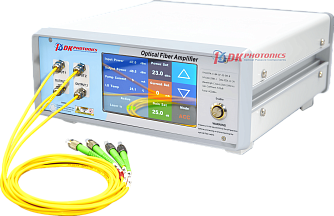

EDFA-L-HP-BA - высокомощные волоконно-оптические усилители EDFA для L-диапазона
EDFA-L-HP-BA - высокомощные волоконно-оптические усилители EDFA.
- Диапазон длин волн 1570 - 1605 / 1570 ~ 1585 нм.
- Входная мощность: -6 - +10 дБм.
- Выходная оптическая мощность @вход -3 дБм: 27 / 30 / 33 / 35 / 37 / 40 дБм.
- Режимы управления: ACC, APC.
- Тип волокна SM.
Производитель: DK PHOTONICS
Усилитель EDFA-L-HP-BA представляет собой оптический усилитель мощности EDFA, предназначенный для увеличения мощности оптических сигналов в диапазоне от -6 дБм до +10 дБм или выше. Доступен волоконный SM вывод с коннектором FC/APC или коллиматором. Усилители характеризуются высокой мощностью, низким уровнем шума и могут использоваться в волоконно-оптических системах связи, волоконных датчиках, лидарах и т.д.
В устройстве используется эффективная конструкция одномодового волоконно-оптического усилителя и технология отвода тепла от мощного лазера, что позволяет добиться высокой выходной мощности лазеров с длиной волны 1570-1605 / 1570 ~ 1585 нм.
Особенности:
- Большой коэффициент усиления.
- Широкий диапазон длин волн.
- Высокая выходная мощность.
| Параметр | Значения | Ед. измерения | ||
|---|---|---|---|---|
| Диапазон длин волн | 1570 - 1605 / 1570 - 1585 | нм | ||
| Входная мощность | -6 ~ +10 | дБм | ||
| Выходная оптическая мощность @вход -3 дБм | 27 / 30 / 33 / 35 / 37 / 40 | дБм | ||
| Настраиваемый диапазон выходной мощности | 10~100 | % | ||
| Коэффициент шума @вход -3 дБм |
< 6 |
дБ | ||
| Коэффициент усиления, зависящий от поляризации (PDG) | ≤0.5 | дБ | ||
| Дисперсия поляризационных мод (PMD) | 0,5 | пс | ||
| Входная/выходная изоляция | > 35 | дБ | ||
| Контроль оптической мощности |
Измерение оптической мощности входного и выходного сигнала |
|||
| Тип волокна | SMF-28e | - | ||
| Длина волокна | 1 | мм | ||
| Оптический коннектор |
FC/APC |
- | ||
| Режимы управления | ACC / APC / AGC (37/40 дБм без AGC) | - | ||
Электрические параметры и параметры окружающей среды
| Параметр | Настольная версия | Модуль | |
|---|---|---|---|
| Управление | Сенсорный экран/RS232 | RS232 | |
| Интерфейс | Разъем DB9 (розетка) | ||
| Источник питания | 100-240В (AC) | 5В (DC) | |
| Габариты, мм | 27/30/33/35 дБм | B2 | M70 / M53 |
| 37/40 дБм | B3 | M70 | |
| Метод охлаждения | Внутреннее воздушное охлаждение | Контактный отвод тепла | |
| Рабочий диапазон температур | -5 ~ +35°C | ||
| Относительный уровень влажности | 0 ~ 70% | ||
- Радиофотонные распределенные системы ВОЛС.
- Волоконно-оптические сети.
- Волоконные лазеры и сенсоры.
- Системы кабельного телевидения и FTTx сети.
| Устройство | Рабочая длина волны | Тип усилителя | Выходная мощность | Тип волокна | Тип корпуса |
|---|---|---|---|---|---|
| EDFA | L: L-диапазон |
HP-BA: высокомощный усилитель типа BA (бустер) |
27: 27 дБм 30: 30 дБм 33: 33 дБм 35: 35 дБм 37: 37 дБм 40: 40 дБм |
SM: SMF-28e |
M: модуль B: настольный |
| Модель | Описание | Наличие | |
|---|---|---|---|
| EDFA-L-HP-BA | Высокомощный волоконно-оптический усилитель EDFA. Тип волокна SM. Требуется уточнить параметры. | Под заказ |
