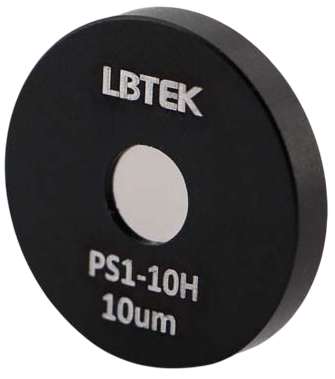

PS1-xxH - прецизионные диафрагмы

Материал корпуса: алюминиевый сплав 6061-T6.
Диаметр корпуса 25,4 мм.
Материал диафрагмы: нержавеющая сталь 300 без покрытия.
Диаметр отверстия от 2 до 2 000 мкм.

Производитель: LBTEK

Узнать цену

Задать вопрос

Диафрагмы PS1-xxH имеют диаметр отверстия от 2 до 2 000 мкм. Фольга из нержавеющей стали без покрытия, с точеным отверстием размещена в алюминиевом корпусе диаметром 25,4 мм, что обеспечивает лёгкую интеграцию в стандартные держатели диаметром 25,4 мм.

Примечание: в процессе производства на фольге могут появляться следы обработки, не влияющие на функциональность изделия. Из-за тонкости фольги у некоторых экземпляров возможна деформация по краям, однако это не влияет на работоспособность и применение диафрагмы.

Параметр	Значение	Ед. измерения
Серия	PS1-xxH (где xx – это диаметр отверстия от 2 до 2 000 мкм)
Материал корпуса	Алюминиевый сплав 6061-T6

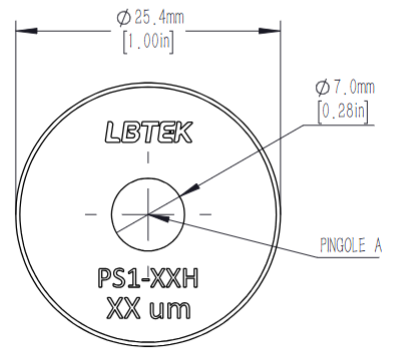

Диаметр корпуса	25,4	мм

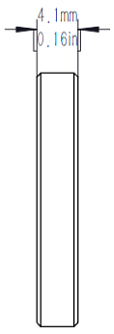

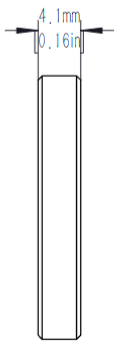

Толщина корпуса	4,1	мм
Обработка поверхности корпуса	Чёрное анодирование
Материал диафрагмы	Нержавеющая сталь 300

PS1-xxH - прецизионные диафрагмы 315.17(Kб)

Модель	Описание
PS1-2H	Прецизионная диафрагма. Диаметр отверстия 2 ± 0,5 мкм. Толщина диафрагмы 12,7 мкм.
PS1-5H	Прецизионная диафрагма. Диаметр отверстия 5 ± 1 мкм. Толщина диафрагмы 12,7 мкм.
PS1-10H	Прецизионная диафрагма. Диаметр отверстия 10 ± 1 мкм. Толщина диафрагмы 12,7 мкм.
PS1-15H	Прецизионная диафрагма. Диаметр отверстия 15 ± 1,5 мкм. Толщина диафрагмы 12,7 мкм.
PS1-20H	Прецизионная диафрагма. Диаметр отверстия 20 ± 2 мкм. Толщина диафрагмы 12,7 мкм.
PS1-25H	Прецизионная диафрагма. Диаметр отверстия 25 ± 2 мкм. Толщина диафрагмы 12,7 мкм.
PS1-35H	Прецизионная диафрагма. Диаметр отверстия 35 ± 2 мкм. Толщина диафрагмы 12,7 мкм.
PS1-40H	Прецизионная диафрагма. Диаметр отверстия 40 ± 3 мкм. Толщина диафрагмы 12,7 мкм.
PS1-50H	Прецизионная диафрагма. Диаметр отверстия 50 ± 3 мкм. Толщина диафрагмы 12,7 мкм.
PS1-75H	Прецизионная диафрагма. Диаметр отверстия 75 ± 3 мкм. Толщина диафрагмы 12,7 мкм.
PS1-100H	Прецизионная диафрагма. Диаметр отверстия 100 ± 4 мкм. Толщина диафрагмы 12,7 мкм.
PS1-150H	Прецизионная диафрагма. Диаметр отверстия 150 ± 6 мкм. Толщина диафрагмы 30 мкм.
PS1-200H	Прецизионная диафрагма. Диаметр отверстия 200 ± 6 мкм. Толщина диафрагмы 30 мкм.
PS1-300H	Прецизионная диафрагма. Диаметр отверстия 300 ± 8 мкм. Толщина диафрагмы 30 мкм.
PS1-400H	Прецизионная диафрагма. Диаметр отверстия 400 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-500H	Прецизионная диафрагма. Диаметр отверстия 500 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-600H	Прецизионная диафрагма. Диаметр отверстия 600 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-700H	Прецизионная диафрагма. Диаметр отверстия 700 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-800H	Прецизионная диафрагма. Диаметр отверстия 800 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-900H	Прецизионная диафрагма. Диаметр отверстия 900 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-1000H	Прецизионная диафрагма. Диаметр отверстия 1000 ± 10 мкм. Толщина диафрагмы 30 мкм.
PS1-2000H	Прецизионная диафрагма. Диаметр отверстия 2000 ± 10 мкм. Толщина диафрагмы 30 мкм.
